2026-08-18 13:30:55 分类：材料工艺
去年给南方某冷链箱厂做售后，一车装了12mm厚相变石蜡板的保温箱，标称控温48小时，结果32小时就崩了，箱内温度直接飙到8℃，客户赔了一车灭活疫苗，老板蹲在工厂门口抽烟，抽了整整一天。
标称相变潜热，多半掺了水
现在厂家给的潜热数据，都是差示扫描量热仪测的小样品，纯材料，跑出来一两百J/g轻轻松松。放到大生产里呢？实测我去年抽测的一批批量相变板，标称180J/g，实际测出来才112，差了快40%。
说白了就是，你要能用，就得加东西。要导热性加填料，要封装加载体，这些东西不产潜热，纯占重量，真正的纯相变材料占比能到70%就算良心了。
加了膨胀石墨堵泄露？可以啊，加多了潜热直接砍半，加少了用三年就渗油，把客户货蹭得满是油印，退货退到你怀疑人生。
还有相变温度，标称2℃-8℃，实际相变区间宽得离谱，从0℃一直飘到12℃，本来要保低温，结果温度升到10℃还没完成相变，等于整块板白装。
相变材料DSC测试实测与标称曲线对比图
我做过这么多项目，十家厂商有八家给的是实验室纯料数据，拿给客户用的是掺了一半填料的产品，这已经是行业公开的秘密了。
循环寿命的坑，没踩过你根本想不到
厂家拍胸脯说循环1000次还剩90%潜热，这话没错——那是在实验室恒温恒湿箱里，每次只变10℃，慢快慢热测出来的。
实际工况是什么样？夏天冷链车停在太阳底下，外壳温度能飙到60℃，冬天放东北野外，零下30℃冻一整夜，一冷一热一循环，一百次下来，潜热掉20%都是少的。
前年我跟进过一个建筑节能的试点项目，把相变石膏板抹在外墙，两年后拆样板取样，潜热直接只剩原来的47%，一半都不到。为什么？大部分有机相变材料，跟石膏水泥这些基体相容性差，热循环个几十次就析出来，慢慢从基体里渗出去，相当于材料直接跑了，哪还有什么储热能力。

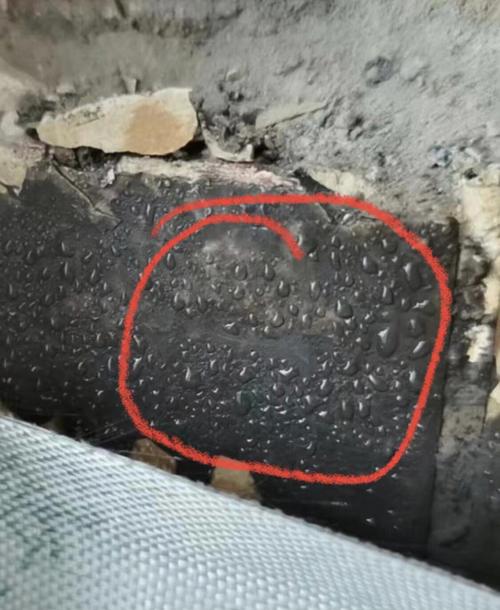

老化三年后相变保温板表面渗油实拍图
说实话，很多高校发的论文，数据漂亮得晃眼，一到中试就拉胯，核心就是不肯做满一千次实际工况循环，随便测个几十次就敢说寿命达标，骗骗外行投资人还行，真到落地就露馅。
产业化绕不开的死结
产业化绕不开的死结
现在市面上能稳定拿到货的相变材料，翻来覆去就那么几类，没有一个能打。
石蜡便宜，容易买，但是导热差，还容易泄露，潜热也就那样。水合盐潜热高，导热也还行，但是过冷、相分离这两个问题，搞了几十年了，还是没彻底解决，循环十次就分层，直接废了。
有人说微胶囊封装啊，解决泄露啊。对，微胶囊确实能解决泄露问题，但是壁材占比快30%，潜热直接砍三分之一，成本还翻三倍，一个立方的相变微胶囊卖一万多，谁用得起？普通民用冷链箱，整个箱子成本才几百块，加完相变材料成本直接翻一番，消费者根本不买账。
你要降成本？用便宜的工业级石蜡，杂质多，相变区间宽得能开火车，性能根本达不到标称要求。不加填料？导热差得离谱，热量进不去出不来，潜热再高也用不上。
不过话说回来，别跟我扯什么石墨烯改性，加0.5%的石墨烯，成本涨一倍，导热性能提升不到10%，说白了就是营销噱头，割投资人韭菜的。
现在整个行业，都在拿着实验室的数据吹泡泡，说什么储能、建筑节能、冷链物流全场景通吃，实际上呢？除了少数不差钱的军工、航天项目，民用领域根本找不到几个性能成本平衡的落地项目。
核心问题到现在都没解决：怎么在成本可控的前提下，让大生产出来的材料性能，跟实验室小样品一致？怎么做到几千次实际循环还不析漏不衰减？没人能给出满意的答案。
吹得再神，解决不了这几个问题，都是空中楼阁。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：相变材料：15年工艺工程师扒开产业化的真实遮羞布
文章链接：https://www.yqhljx.com/list_11/1489.html
