发光材料:别被实验室漂亮数据骗了

上周刚给合作了三年的钙钛矿发光材料项目签了终止函。中试线跑了六轮,良率最高不到18%。实验室能做到92%的良品率,一放上线直接垮成这样。

实验室数据都是“养”出来的,一碰量产就现形

我做了十五年工艺,这种戏见得太多了。现在各类顶刊发的发光材料成果,十个有九个是“挑”出来的数据。拿最火的钙钛矿量子点发光来说,实验室旋涂做片,一次做一百片2cm×2cm的小样,挑出最好的那一片测,外量子效率轻松干到28%,转头就发通稿说“全球领先突破”。

说实话,你拿100米长的卷对卷涂布量产线试试?

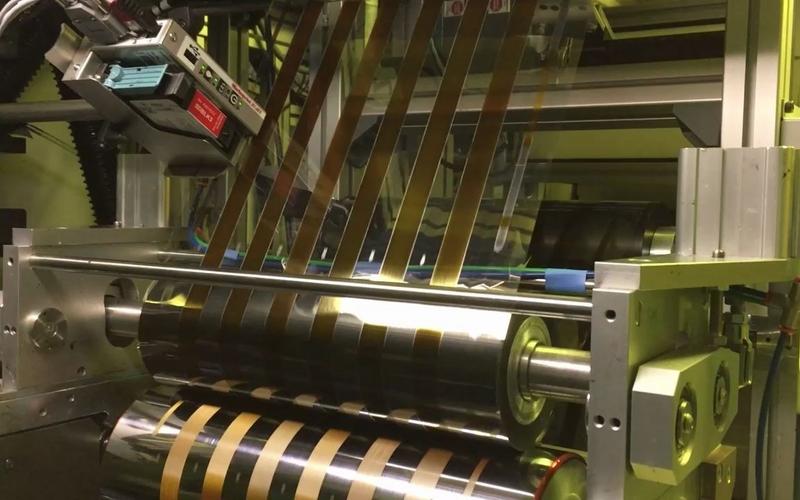

卷对卷涂布钙钛矿发光材料中试线
卷对卷涂布钙钛矿发光材料中试线

做大面积发光膜,膜厚公差要求控制在±2纳米以内。我们花两千万进口的涂布机,稳定量产精度也就±5纳米。就差3个纳米,发光效率直接砍半,还到处漏电流。

实测发现,实验室为了提效率,都会加过量油酸配体,占材料总重的12%。这玩意放量产产品里,不出三个月就会慢慢迁移,亮度直接掉70%,做手机屏车载屏,谁能接受用三个月就暗一半?对吧?

没人提这个。大家都只放挑出来的最优数据,没人说一百片里才出一片合格的事实。

稳定性死结,换一百个配方也绕不开

业内天天说换阳离子、换封装就能解决水氧稳定性,说白了都是骗自己。封装能挡外面的水氧,挡不住材料自己内部长出来的缺陷。

就说量子点发光材料,你每次通电发光都会发热,温度每高5度,表面配体脱落速度快一倍。一个10纳米的CdSe量子点,掉两个配体就出一个缺陷位,这个位置就是非辐射复合中心——电流过来不发光,直接变成热,然后又促更多配体脱落,恶性循环。

发光材料1000小时老化测试亮度衰减曲线
发光材料1000小时老化测试亮度衰减曲线

去年我带组做过mini LED背光的老化测试,同一片面板上,边缘区域比中心区域亮度多掉22%。为什么?边缘散热差,温度就高了4度,就差4度,老化速度直接翻一倍。

现在市面上吹的“超高稳定发光材料”,哪个不是在25度恒温室、1V恒压下测的1000小时数据?你拿到车载中控台上去试试,夏天暴晒能到85度,三个月下来亮度掉一半,谁给用户保三年?没人敢接这个话。

产业化绕不开的硬伤,没人愿意直说

产业化绕不开的硬伤,没人愿意直说
产业化绕不开的硬伤,没人愿意直说

核心问题从来不是某一个配方的问题,是所有人都避开不说的“成本-性能-寿命”不可能三角。三个指标里,最多只能满足两个,第三个必然拉胯,没有例外。

你要性能达标、寿命够,成本就是传统荧光材料的十倍以上。钙钛矿发光要效率够就得用铟,用了铟成本比OLED还贵三倍,给谁用?你要把成本降下来,不用铟,效率直接掉10个点,色域都达不到入门标准,根本没法进供应链。

现在炒的无镉量子点,换铜铟镓锡体系,发光效率比镉系低一半,粒径公差控不住,做出来的背光偏色偏到没法校正,良率连50%都上不去。全小分子有机发光,材料纯度要求99.995%,提纯一次成本翻四倍,做一片10寸屏的材料够买一台手机了,量哪门子产?

说白了,现在大多数发光材料的突破,都是单点拉满,其他指标不管。把效率做高了,寿命呢?寿命凑够了,良率呢?良率上去了,成本呢?没人敢把三个数据放一块给你看。

从理论根子上说,要稳定100%发光,就得把材料缺陷密度降到10^15/cm^3以下。这个级别,实验室小面积样品能做,一百米长的卷料、几十英寸的大屏,根本做不到。只要一拉伸、一涂布,缺陷密度直接涨两个数量级,性能直接崩。

这个坎,现在没人跨得过去。喊了十几年下一代发光,本质上还是在实验室里转圈圈,没摸到量产的门边。别吹了,先过了中试这关再说。
