2026-08-18 19:07:43 分类：材料工艺
去年我带队拆了一块某新势力送测的半固态电池，1200次循环，容量就掉到额定的62%，剖开来一看，硫化物电解质裂得跟久旱开裂的黄土地一模一样。
吹上天的固态电解质，根本解决不了界面问题
现在所有铺天盖地发顶刊的固态电解质，不管是硫化物氧化物还是卤化物，说白了都是在实验室摆数据好看。
实测发现，哪怕你把电解质和正极的界面粗糙度磨到0.2微米以下，压到300MPa装电池，循环500次之后，界面缝隙还是会硬生生涨出来。锂沉积脱嵌本来就有胀缩，负极最大体积变化接近20%，硬电解质跟着涨吗？涨不了。
有人说加柔性粘结剂填缝啊。哦，粘结剂本身就是绝缘的，加进去1%体积占比，界面阻抗直接涨三倍，你加还是不加？
很多论文写的界面阻抗，都是10MPa恒压下测出来的数值。装车之后你电池能一直保持10MPa？跑起来颠两下，冬夏温度变几十度，应力松了，界面直接分离开。
硫化物电解质电池循环后开裂界面扫描电镜图
说实话，我见过太多把实验室小电芯数据吹得天花乱坠的团队，一做100Ah量产级大电芯，直接露馅。界面问题就是悬在所有固态电解质头上的一把刀，没人躲得开。
你看不起的液态电解液，其实早就挖到性能天花板了
现在圈里风气就是看不起液态，好像做液态就是落后，做固态才是未来。你知道现在主流的六氟磷酸锂碳酸酯电解液，配方磨了多少年？
从成膜添加剂比例到溶剂杂质控制，现在能做到动力电池1500次循环容量保持率80%以上，-40℃能放出额定容量80%的电，成本才多少钱？一吨主流电解液才八千块不到。
硫化物电解质呢？现在小批量生产就要两百多一公斤，合下来一吨二十多万，差了整整三十倍。哦对了，硫化物遇水就分解出硫化氢，臭还是小事，有毒啊，生产车间要全封闭干燥，露点要降到-60℃以下，建一条生产线的成本比液态线贵三倍，哪个整车厂敢扛这个成本？

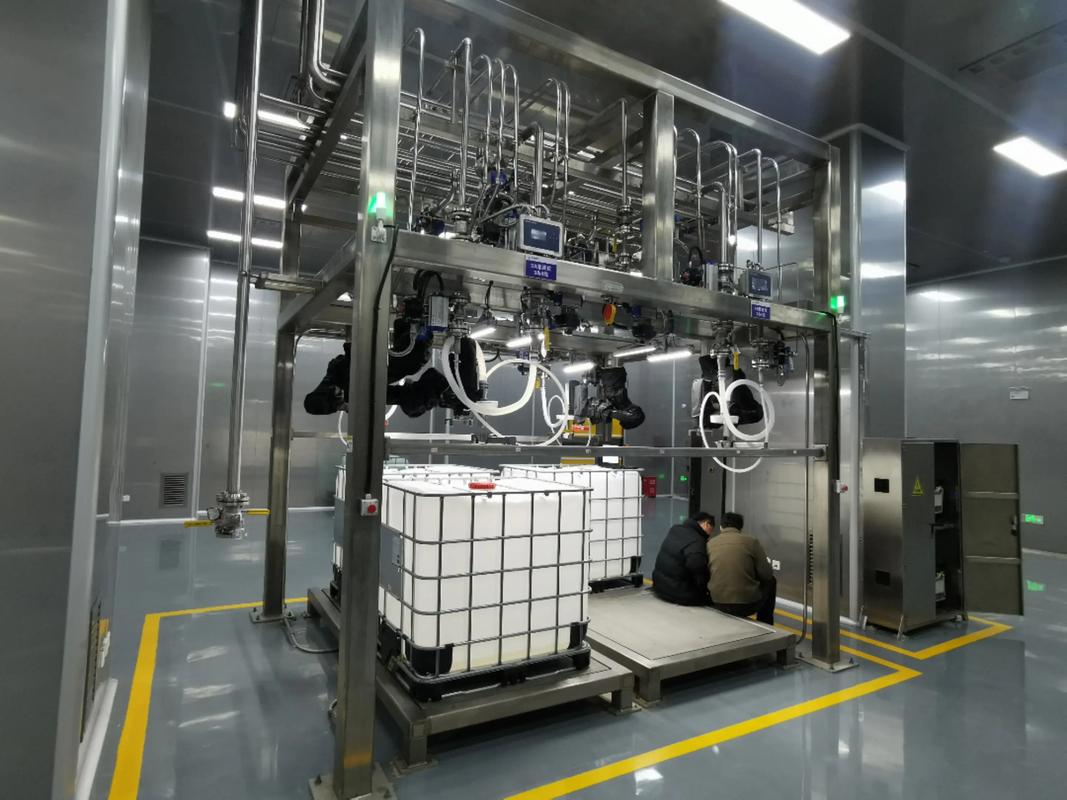

动力锂电池液态电解液自动化灌装生产线现场
不过话说回来，现在市面上喊着半固态已经量产的，有一个算一个，基本都是加了不到10%的固态填料，本质还是湿的，就是蹭概念罢了。真全固态，连工艺关都没过。
整个行业都走偏了：最该解决的问题没人碰
整个行业都走偏了：最该解决的问题没人碰
所有人搞电解质，上来就说我离子电导率超过液态了，做到10^-3 S/cm了，有多牛。有用吗？就算你电导率做到10^-2，解决不了界面稳定性，解决不了锂枝晶穿透，解决不了大规模生产兼容性，都是白搭。
说出来你可能不信，很多人说固态电解质硬，能挡住锂枝晶。锂是金属啊，应力集中的时候，能像楔子一样往晶界缝里钻。哪怕你电解质致密度做到99%，只要有一个纳米级的晶界缝隙，循环个几百次，就能给你钻穿，直接短路。
我这边实验室去年测了一批主流的氧化物陶瓷电解质，1mm厚的片，100次循环之后就有超过30%的概率发生内短路。这个概率放到整车，谁敢用？谁敢赌自己卖出去的车，刚好是那70%不出问题的？
最可笑的是，现在整个领域对电解质界面的表征，全都是静态的。拆了电池拍个电镜，看看元素分布，就敢下结论。谁能测出来循环过程中，界面应力怎么变，元素怎么扩散，界面阻抗怎么一步步涨上去？
测不出来。就是瞎蒙。靠试错调配方，碰出来一个算一个。
现在整个产业化绕不开的死结，就是成本和寿命永远跷跷板。你要性能达标，成本就下不来，你要成本降到可量产，性能就直接垮掉。这个结，发再多顶刊也解不开，没个十几年工艺打磨，根本摸不到根。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：电解质材料：产业化绕不开的隐藏死结
文章链接：https://www.yqhljx.com/list_11/1502.html
