2026-08-19 06:09:48 分类：材料工艺
去年我在某航天配套厂驻场，某型号热防护层做高温考核，1200摄氏度不到，半小时就裂成了蜘蛛网。供应商拍胸脯保证是高纯石英纤维，结果检测下来，二氧化硅含量92%都不到。这事说出来很多人不信，现在到处都在说石英纤维国产化突破，怎么还能出这种低级问题？
别迷信“高纯石英”，纺丝才是卡脖子的坎
很多人觉得石英纤维的核心门槛就是二氧化硅纯度，要99.9%以上才够格做高端应用。说实话，纯度不够确实不行，但纯度够了纺不出来，你见过吗？
说白了就是，石英玻璃熔点1700多度，纺丝要拉出直径不到10μm的连续丝——差不多是普通人头发丝的十分之一粗，全程不能断，不能有毛羽，粗细差不能超过1μm。
石英纤维高温纺丝生产现场
我当年在中试线盯了三个月，每天蹲在纺丝炉口两米以内，炉口辐射温度超过1800度，脸烤得掉一层皮，新工作服三个月就烤脆了。一天开炉八个小时，能拉出500米连续不断的合格丝，就算整个班组的最好成绩。
实测发现，只要炉温波动超过±5度，要么丝直接断，要么粗细差超标，整锅料全部报废。现在国内能拿到合格的高纯石英砂，但是纺丝设备的长期控温精度，还有铂铑合金漏板的使用寿命，就是差一口气。进口漏板一块几十万，撑三个月就得换，国产漏板撑不过20天，摊到成本里直接翻一倍。这就是现状。
复合成型的暗坑，90%的失效都栽在这
刚才说的烤裂案例，问题根本不是纤维纯度，是复合成型的时候埋了暗坑。石英纤维本身耐温没问题，但是它天生表面惰性，和基体树脂或者陶瓷结合的时候，界面硬得像块冰，热胀冷缩一折腾，直接脱粘开裂。
很多厂家做性能报告，只写纤维本身的耐温，绝口不提复合材料的界面强度，这不扯吗？我前两年帮客户测过市面上三款主流的石英纤维增强预浸料，做10次1100摄氏度到室温的冷热循环，其中两款的强度掉了60%以上，剩下那款做了硅烷偶联剂改性，也就撑了18次。

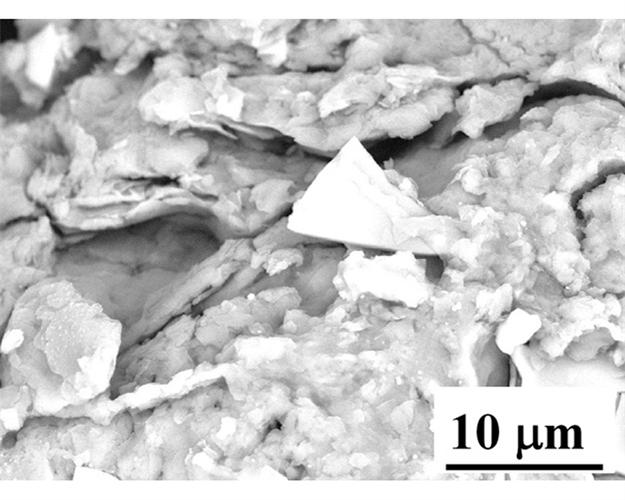

石英纤维复合材料冷热循环失效断面电镜图
不过话说回来，石英纤维就是惰性，你改得太狠，引入太多杂质，耐温直接掉，不改又粘不住，这本身就是个矛盾。我见过不少项目为了凑性能检测数据，偷偷混进去15%的碳纤维，常温强度好看得很，耐温直接掉了300度，骗标的时候顺利得很，真到实际工况用，直接出事。对吧？
产业化绕不开的死结，没人敢公开说
产业化绕不开的死结，没人敢公开说
现在国内随便搜一下，到处都是万吨级石英纤维项目投产的新闻，看着热闹，拆开看，90%都是做保温棉用的短切纤维，纯度不到95%，一吨卖几万块，赚点辛苦钱。真正能做高端热防护的99.9%纯度连续石英纤维，整个国内产能加起来一年也没多少，大部分还是要靠进口。
不是造不出来，是造出来赔本。我给你算笔账，一吨合格的99.9%连续石英纤维，光是高纯石英砂、漏板损耗、电费这些硬成本，就要八十万往上，卖出去也就一百万出头，只要废品率超过10%，直接赔本。小厂玩不起，大厂不愿意押注在这种低利润的细分品类上，都跑去赚低端的快钱。
还有个没人提的理论盲区，现在所有公开的性能参数，都是实验室几百小时测试出来的，石英纤维在1000度以上会慢慢析晶，析晶速度和纤维直径、微量杂质的长期作用关系，没人做过一万小时以上的连续实测数据，都是拿短周期数据外推，说白了就是蒙。你说用在要飞十几年的航天器上，拿蒙出来的数据做设计，谁能真的放心？
很多人喊着石英纤维要替代碳化硅纤维，蹭热度蹭得没边。石英纤维1200度以上就开始软化蠕变，碳化硅能扛1600度，根本不是一个应用赛道，非要凑上去碰瓷。
现在行业都在炒概念抢产能，没人沉下心啃纺丝控温、界面改性这两个最基础的硬骨头。吹得越凶，藏的坑越大。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：石英纤维：被吹上天的高端纤维，藏着没人敢说的痛点
文章链接：https://www.yqhljx.com/list_11/1528.html
