去年那批传动轴，跑到3万公里，突然断了——断口就在焊缝上。金相一看，嘿，摩擦焊的典型缺陷：未焊合，像两块贴在一起的饼干，轻轻一掰就开。客户跳脚，我们一群干了十几年的老师傅脸都绿了。谁说摩擦焊是万无一失的？纯粹放屁。
一次丢人的失效，让我重新审视摩擦焊
那根轴材质42CrMo，调质后强度1200MPa级别。摩擦焊参数由老外设定的，转速2200rpm，顶锻压力380MPa，烧损量严格控制在4mm。听起来挺严谨吧？可拆开一看，焊缝中心有一片指甲盖大小的灰色区域，完全没焊上。超声探伤愣是没发现——信号衰减在0.5dB以内，按标准算合格。后来我们用相控阵反复打，才在特定角度看到一点异样。说白了，常规检测对这种“贴合型缺陷”几乎是瞎子。这让我彻底不信说明书上印的“100%熔合”鬼话了。
搞摩擦焊的都知道，原理简单粗暴：一边转一边顶，摩擦生热，停止转动，顶锻成形。但这中间有多少坑？光是同轴度偏了0.1mm，温度场就能从“均匀橘黄”变成“半边红半边黑”。我们拿红外热像仪测过，峰值温度差能到150℃——那还是进口设备。所以别再扯什么固态连接无缺陷了，那是实验室里的童话。
旋转的假象：为什么“固态连接”也会藏渣

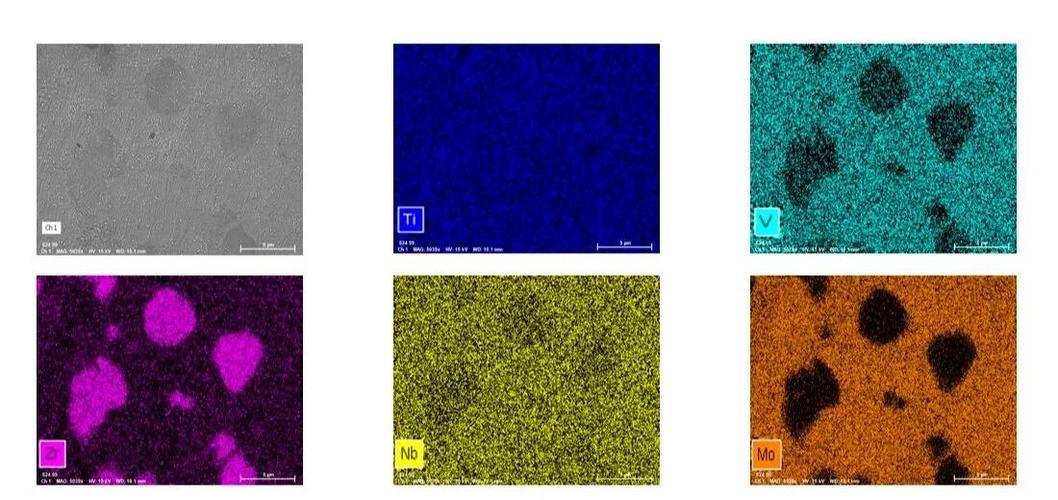

很多人以为摩擦焊没有熔化，就没有气孔夹渣。天真。氧化物去哪了？它被挤到飞边里了吗？对，理想情况下是的。但生产线上，毛坯表面氧化皮厚度总有波动，端面车削粗糙度偶尔超差，顶锻瞬间，那些来不及排出的氧化物就嵌在界面里，形成断续的脆性薄膜。去年我们切开一个焊好的铝棒（6082-T6），扫描电镜下一看，界面有一层大约3微米厚的富氧层，EDS打出来氧含量高达12%。就这玩意儿，拉伸强度直接掉了40%。所以别信“自清理”那套说辞，实际上它只能清理相对干净的表面，但凡脏一点就露馅。
还有更恶心的：焊铜合金时，那氧化层软得像橡皮泥，根本排不干净，它会卷进焊缝，形成“灰斑”。灰斑在X光片上就是个笑话——和正常区域的密度差极小，传统胶片对比度不足3%，谁能看出来？只有切开酸洗才现原形。这就引出一个更大的问题：检测。
检测的盲区：超声、X光都无能为力的黑箱
干一线的最怕什么？怕的是拍胸脯打包票，最后被现实扇耳光。摩擦焊的缺陷，像弱结合、冷焊、晶粒粗大……这些既不是气孔也不是裂纹，常规NDT（无损检测）根本抓不住。超声C扫描？只要有贴合压力，声波照样透过去，回波衰减小得可怜。涡流？只能探表面。射线？抱歉，密度差几乎为零。工艺监控又能怎样？我们记录位移-时间曲线，看能量输入，但有时候曲线完美得像教科书，切开依然是废品。难道每批次都剖切抽检？成本上天。这就是摩擦焊产业化最大的死穴：过程是黑箱，质量靠信仰。
有人会说，那就严格工艺纪律呗。可现实是，一条生产线干着十几种工件，操作工换班勤，冷却液浓度波动、夹紧力衰减、参数偏移……防不胜防。上个月我们调机，仅仅因为尾座液压油温升了8℃，保压压力就漂了5MPa，导致一炉子零件焊合区晶粒度从ASTM 8级蹿到4级，脆得掉渣。这种敏感性，不是靠吹牛就能解决的。
工艺窗口的真相：别被“宽泛”二字骗了
翻翻论文，摩擦焊工艺窗口很宽，好调。扯淡。那是针对特定材料、特定尺寸。换种合金试试？上次焊Inconel 718与不锈钢，光摸索参数就干了五十多次，烧损量±1mm，接头强度能从合格到断裂。为什么？因为高温合金的变形抗力对温度异常敏感，顶锻时快0.1秒就可能导致未完全再结晶。实际生产中，车间电压波动都会影响主轴转速，间接改变摩擦压力——这些破事，写文章的人不会告诉你。
我总结一条血泪经验：摩擦焊的参数，离开具体设备、具体批次材料、具体工装，就是废纸。但行业里多少人在到处抄参数？一抄就死。所以你敢在没做首件全检的情况下批量生产吗？反正我是不敢。可老板要量，交付要快，恶性循环。
说到底，摩擦焊不是不好，是它的不足被有意无意掩盖了。检测手段跟不上，工艺理解浮于表面，高校发完论文就不管身后洪水滔天。我现在看它，就像看一个被过度包装的演员——脱下戏服，浑身漏洞。下次有人跟你吹摩擦焊完美无瑕，你直接把未焊合金相甩他脸上，告诉他，看不见的缺陷，最要命。
