2026-08-05 13:23:39 分类：材料工艺
去年，某合资品牌SUV底盘突然异响，排查三天，最终锁定在一个电阻焊焊点上——从外面看，焊核圆润饱满，一切正常，剖开才发现，内部撕裂了将近三分之二。这车如果再跑两个月，跑高速的话，后果不用我多说。
汽车底盘电阻焊焊点失效金相照片
我在这行泡了十五年，类似的破事儿见得太多。压焊这玩意，说白了就是把两个零件压在一起，通大电流或者剧烈摩擦，让界面产生热量，然后塑性变形、原子扩散，最后焊上。好处明显——不用焊丝、不用焊剂，变形还小。可它藏着个要命的毛病。焊上了，不代表就合格了。而且你很难知道它合不合格。
焊点没断，但已经废了
压焊出来的接头，最坑的就是缺陷全躲在内部。虚焊、过烧、裂纹、缩孔……表面看着是一道完美的飞边，或者一个标准的圆形压痕，底下可能是豆腐渣。常规手段怎么查？超声波探伤？费时费力，还挑形状。一个白车身几千个焊点，全扫一遍？生产线能给你干停。来料检验倒是能做破坏性抽检，可那玩意儿叫抽检。统计学上过得去，实际装到车上，倒霉的还是车主。
记得有一次，客户投诉车门铰链焊点开裂，批次锁定，切了二十个试片，金相一看，有四个熔核直径比标准小了0.8毫米，还有两个内部带微裂纹。0.8毫米——就指甲厚度，肉眼根本看不出。那批件已经装车三百多台。最后怎么办？一台一台补焊，返修成本够买辆新车。

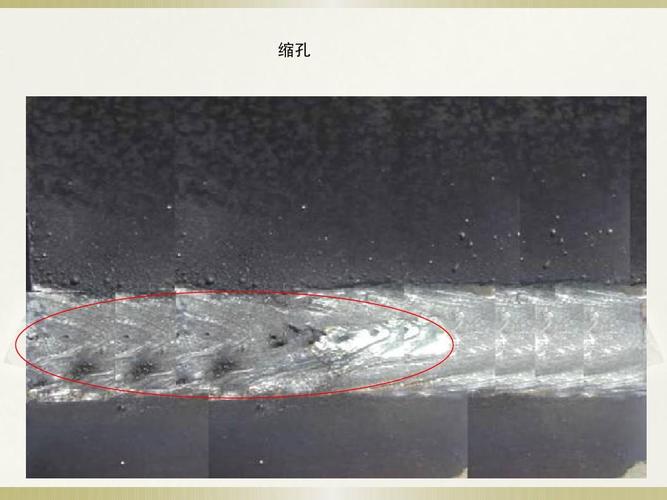

电阻点焊内部缩孔缺陷图
参数对了，就万事大吉？
不少人觉得，压焊设备现在多先进啊，电流、压力、时间全闭环控制，参数监控曲线漂亮得很，还会有问题？太天真。现实车间里，电极磨损这种事儿，你控制得了吗？一个端面直径8毫米的铬锆铜电极，打两千个点，端面就变蘑菇头了，电流密度直接掉一截。你以为焊机输出的还是设定值，实际焊核的热输入早变了。还有母材表面状态——来料带油、带锈、带磷化膜，甚至冲压车间不小心沾的拉伸油，全影响接触电阻。
有一次在调试一条新能源电池包模组焊接线，用的是铜铝异种金属超声波焊。参数调了整整一个班次，打出来的焊点拉力高的能到一千八百牛，低的才八百出头，同一批材料、同一套夹具。最后发现，铝片切口边缘的毛刺方向不一致，导致振幅传递瞬间偏差。就这点破事儿，查了三天。
过程监控这东西，最多只能证明你设了什么，不能保证焊出了什么。它就像考试时抄了份标准答案，但考卷发下来，名字忘了写——你还觉得自己肯定满分。
压焊界的玄学：工艺窗口
每个压焊工程师，估计都为工艺窗口这事儿挠过头。实验室里开发出来的参数，拿到量产线一跑，良率从99.5%掉到90%。为什么？材料批次波动啊。同牌号的低碳钢，不同炉次，微量元素碳、锰含量差个0.02%，焊接窗口能移动好几千安。加上镀层厚度、搭接间隙、分流效应……窗口窄到离谱的时候，你不得不在虚焊和飞溅之间走钢丝。
爆个实料：某主机厂底盘件用中频逆变点焊，工艺要求焊核直径不小于5.0毫米。实际上，周边固定工装的螺栓拧紧力矩差那么一丁点，分流就能吃掉你10%的能量。我们实测发现，同一工位，早上八点打的产品和下午两点打的，焊核直径均值相差了0.3毫米——就因为下午车间温度高了五度，气路压力漂了0.05兆帕。0.05兆帕，连个屁都吹不出来的差值，但它就是能让你焊接一致性完蛋。
压焊最大的盲区，不是焊不牢，是它的可靠性几乎完全绑死在工艺过程的绝对稳定上，而生产现场恰恰充满不稳定。破坏性检测是金标准，但太贵、太慢；无损检测又不可靠。有理论提出用焊接过程动态电阻曲线做实时质量判定，可惜，哪怕用上神经网络，误报率也居高不下。因为影响接触电阻的变量实在太多——氧化物、粗糙度、工装精度，甚至车间湿度都能插一脚。说白了，算法再牛，也干不过物理世界的脏和乱。
焊接过程动态电阻曲线与缺陷关联图
所以，压焊产业化走到今天，表面风光，底下踩的全是坑。我们能把卫星焊到太空，却没办法百分百保证一个汽车椅背扣的焊点十年不开裂。这话听着荒诞，但它就是现实。你只能接受某种程度的未知风险，或者砸巨资在每个关键件旁边加冗余焊点——笨办法，但有效。至于智能检测，哪天它真能从一堆噪音里抓出每一个虚焊，那我第一个把设备买爆。在那之前，别跟我吹高端制造，先把焊点切开看了再说。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：压焊：不是焊不住，是不知道它什么时候断
文章链接：https://www.yqhljx.com/list_11/152.html
