2026-08-19 07:01:44 分类：材料工艺
去年夏天中石化那个海上平台隔热涂层项目，我们用某厂商标称”99%整球率”的空心玻璃微球做了三批样，180℃热油连续烤72小时，涂层全部开裂鼓泡，直接报废，损失二十多万。后来拆了样做电镜，才发现接近三成的球早就破了，空心泡进了树脂，热膨胀一挤，不开裂才怪。
标称10μm的空心微球，一半都是破的
我做了15年无机多孔材料工艺，见过的空心微球样品没有一千也有八百。说实话，市面上能拿到的量产货，能做到整球率90%以上的，一只手数得过来。

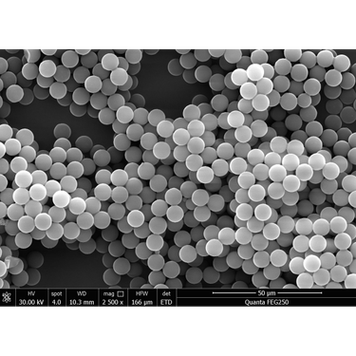

扫描电镜下破裂空心玻璃微球形貌图
之前帮客户测过三家国内主流厂商的同批次样品，用压汞法测开孔率，最高的一家开孔率做到了42%。说白了就是接近一半的球是漏的，根本起不到闭孔隔热或者减重的作用。那些厂家给你看的电镜图，全是挑了几十上百个视野才找出来的完美区域，你拿回来自己烧一烧压一压，原形毕露。很多做复合材料的新手，上来就追求高孔隙率低密度，根本不知道先测整球率，最后做出来的东西性能不达标，还怪自己工艺不对，冤不冤？
密度差0.1g/cm³，性能差出一个量级
除了整球率，最坑的就是密度分布不均。我去年碰过一个做深海浮力材料的客户，进了十吨某进口品牌空心微球，标称密度0.3g/cm³，买回来筛分之后才发现，超过40%的球密度在0.4g/cm³以上。做出来的浮力模块，水下1000米一测，三分之一直接沉底，全部返工。
很多人买微球只看平均密度，平均粒径，根本不看粒度分布和密度分布。喷雾造粒出来的空心球，从小球到大球，壁厚根本控不住。小颗粒容易吹破，大颗粒壁厚不均匀，烧的时候一不小心就塌坑。就算同粒径的球，密度差个0.1g/cm³是常事，放到浮力材料里，整体密度直接差出去0.05g/cm³，对于要求严格的深海应用，这就是合格和报废的区别。

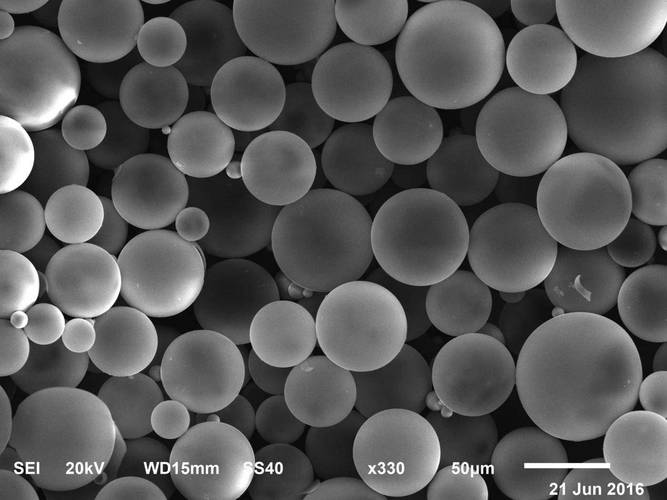

不同密度筛分后空心微球实物对比图
不过话说回来，不是厂商故意坑人，是真的难控。我去过不下十个中试线和量产线，喷雾造粒塔里面的风场，只要进风口堵一点点，或者料浆粘度变0.1Pa·s，出来的球密度分布直接偏一个档次，根本拦不住。
根本绕不开的产业化死结
根本绕不开的产业化死结
说了这么多，其实空心微球到现在，产业化有两个绕不开的硬伤，谁碰谁头疼。第一个就是整球率和密度的矛盾。你要做低密度空心微球，就得减壁厚，壁厚一薄，造粒、烧结、转运，随便哪个环节碰一下就破，整球率直接掉下来。你为了提高整球率加厚壁，密度蹭蹭往上涨，本来要的就是空心减重隔热，现在密度和实心微珠差不了多少，优势全无。
第二个就是筛分成本，把破球筛出去的代价，远超过你的想象。破球大多是半实心，密度比完整空心球大一点，但是差的不多，10μm以下的微球，气选根本分不出来，浮选要用药剂改性，后续还得脱药剂，多两道工序，成本直接翻一倍。一吨完整的合格空心微球，要筛掉两吨多的废料，算下来成本比同密度的实心微珠贵三五倍，大部分民用应用根本用不起。
现在很多论文、创投圈都在炒空心微球，说什么航天隔热、深海探测、储能电池都离不开，说白了都是拿实验室里挑了无数次的少量样品说话，放大到百吨级量产，稳定性根本做不出来。我见过好几个拿了融资创业做空心微球的，中试线数据漂亮得不得了，一上量产线，整球率连70%都稳不住，最后只能卖低价粗货，给人做填料去了。
真不是工艺不行，是这个东西本身的固有缺陷，到现在理论上都没找到完美的解决办法。你要做闭孔空心，就得承受一定比例的破球，你要控制破球率，就得接受更高的密度和更高的成本，这个死结，现在没人解得开。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：空心微球：被吹上天的材料新星，藏着没人敢说的产业化硬伤
文章链接：https://www.yqhljx.com/list_11/1530.html
