2026-08-19 10:02:52 分类：材料工艺
去年给华南某新势力车企做纯电SUV尾门轻量化方案，30件蜂窝结构样件送测，高低温循环120次之后，撕开蒙皮看，12件已经脱粘，7件芯层直接碎成了渣。
没人吱声。项目总拿着报告蹲在实验室门口抽烟，半天憋出一句，之前不是说减重30%强度不变吗？
我没说话。这种场面，我见得太多了。
别被仿生学营销忽悠，自然界的蜂窝本来就不是给你做结构件用的
说白了就是，现在市面上吹的蜂窝结构，全拿仿生学当遮羞布，说蜜蜂多么聪明，六边形最优，重量轻刚度大。那你怎么不说，蜜蜂做巢，本来就是用来装幼虫装蜂蜜的，不是用来承弯承冲击的？

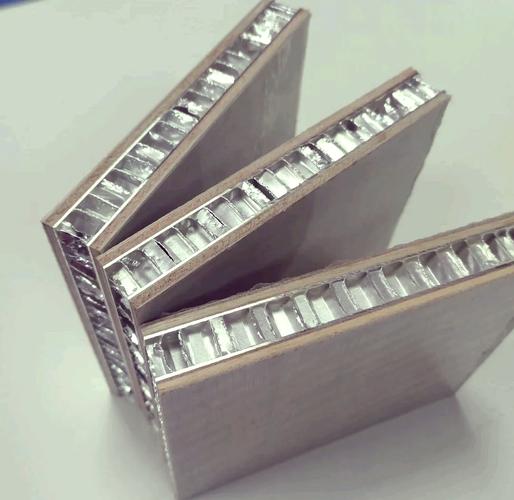

航空铝蜂窝芯拼接缺陷实拍图
常规工业用的10mm厚铝蜂窝芯，孔壁厚度只有0.03mm到0.1mm。就一张A4纸的三分之一厚度。你把两层蒙皮粘在芯层上下，热压的时候压力稍微偏个0.1MPa，薄的地方直接压塌孔壁，胶整坨浸进去，本来想减重，结果重量比同刚度的实心铝板还重5%。实测发现，就算压力控制得刚好，粘接面的有效粘接面积也永远达不到设计值，最多也就70%，剩下的都是孔位空心，粘不住。
芳纶蜂窝更娇贵。孔壁一刮就破，铺蒙皮的时候掉个铆钉头在上面，你没发现，压完之后就是一坨废板，根本修不了。
蜂窝结构的强度骗局，9成工程师都算错了
我见过太多设计院出的计算书，直接把蜂窝芯当成均质材料算刚度。骗鬼呢。
蜂窝芯的侧压强度，沿孔轴向和垂直孔轴向，差了快10倍。你设计的时候算出来能承100MPa，实际受力方向刚好歪了一点，一压就碎。
蜂窝结构侧压测试失效断口图
更坑的是隐性失效。铝合金蜂窝做外饰件，密封打胶稍微有个针孔大的缝隙，下雨进水，冬天零下一冻，水结冰体积涨10%，直接把孔壁撑裂。你从外面摸蒙皮，啥问题没有，敲一下声音都不对，但是没人会敲，等到高速上过个减速带，直接断了。
复合材料蜂窝呢？树脂本身就吸水，南方梅雨季节放三个月，芯层吸水率能到3%，界面剪切强度直接掉40%，脱粘就是早晚的事。
说出来你可能不信，我去年给高铁做内饰板，厂家拿进来的一批蜂窝芯，同一块板上，相邻两个孔的孔壁厚度差了0.02mm。就这点差，粘接的时候胶流不均匀，厚的地方缺胶，薄的地方过胶，整批报废，一百多万的货直接拉去回炉。
产业化绕不开的硬伤，没人愿意捅破这层窗户纸
产业化绕不开的硬伤，没人愿意捅破这层窗户纸
说实话，现在很多做材料的企业，都拿蜂窝结构当故事讲，骗融资骗项目，从来不说量产的问题。
第一个硬伤就是一致性做不到。不管是铝蜂窝还是芳纶蜂窝，芯层都是手工或者半机械化拼接出来的，孔壁厚度、拼接间隙、粘接强度，全靠工人手感调，一批货的性能差能到30%，你做个航空航天的小批量件还好，做汽车年产十万台，你怎么控公差？不可能。
第二个硬伤就是成本下不来。铝蜂窝要做钎焊拼接，一米见方的板，废品率就有30%，芳纶蜂窝更贵，一公斤原材料就要两千多，减重一公斤要多花两千块的材料费，你说车企要减重一吨，光蜂窝材料就要两百万，哪个消费者肯买单？
第三个硬伤就是修不了。蜂窝结构撞坏一块，哪怕就是巴掌大的坑，你也只能整个换掉，因为挖掉坏芯补新芯，粘接处的应力集中是天生的，用不了半年就会往周围扩散，整个板就废了。你说做房车做游艇，一块蜂窝墙板大几万，撞坏就要全换，车主不得跟你拼命？
说白了，蜂窝结构不是没用，只适合那些小批量、对价格不敏感、受力简单的场景，比如卫星的太阳能板，飞机的内饰板，这些地方用没问题。你非要拿到民用量产车、普通建筑上瞎吹，说什么未来主流，就是扯。
就这么回事。该醒醒了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：蜂窝结构：被神化的轻量化神器，藏着产业化的致命暗坑
文章链接：https://www.yqhljx.com/list_11/1539.html
