入行15年，修过的电子束焊机比你用过的微波炉还多。但你要问我这技术到底靠不靠谱——我会先沉默三秒钟。然后告诉你一个扎心的数字：我们车间那台进口设备，去年停机检修工时累计超过400小时。什么概念？快两个月它都在趴窝。
真空室里的噩梦
都知道电子束焊要在真空里干，对吧？但很多人死在“抽真空”这三个字上。工件放气你考虑过吗？上次焊一个铝合金壳体，抽到10⁻³Pa用了四十分钟，眼看要达标，啪，工件一受热又放出水汽，压力直接跳回10⁻²。反复折腾，一上午没焊成一道缝。更恶心的是，真空度不稳会直接导致束斑漂移，焊缝偏到姥姥家去。你以为加个差分泵就完事了？实测发现，对于大尺寸工件，真空度梯度能让束流聚焦特性完全变样，调好的参数全废。
“完美”焊缝的暗病

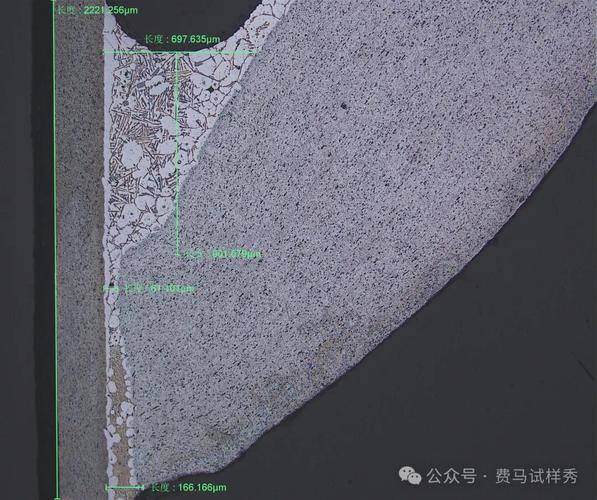

焊完看表面，银白锃亮，鱼鳞纹均匀，是不是很爽？切开看看就傻眼。根部钉头缺陷——电子束焊的经典问题。深宽比越大越容易出现，熔池流动不稳定，瞬间就给你留个缩孔。我们曾经焊过一批航空发动机叶片，X光检查全过，但疲劳试验时从钉头处开裂了两个。调查了三个月，最后发现是束流脉冲频率略高了几赫兹，导致熔池震荡模式变了。现在你去翻手册，哪家说明书告诉你这个？全是教训堆出来的。
还有气孔。都说电子束焊气孔少，那是你没焊过钛合金。钛在高温下溶解氢的能力惊人，凝固时析出，密密麻麻的气孔像蜂窝。我们试过预抽真空烘烤、缓冷，甚至用氦气冲洗，但批量生产时总有百分之一二的报废率。听起来不高？航空航天件，一个报废就可能赔几十万。
调参玄学与理论断档
加速电压、束流、聚焦电流、焊接速度、扫描幅值……这些参数怎么组合？坦白讲，全靠手艺。理论模型根本不可靠。教科书上的电子能量沉积公式是简化的，一旦材料是高温合金、异种金属，相互作用复杂到没人能精确计算。我们车间老师傅有本手抄笔记本，记满了“在某某条件下，聚焦线圈多加0.5A，熔深能深1mm”这种经验值。年轻人看了一脸懵。
更可笑的是，厂商提供的工艺窗口纯粹是在理想试板上得到的。你一上复杂曲面、变截面，参数需要动态调整，但实时监测手段几乎为零。你不能停下来测熔深吧？于是靠耳朵听——电子束焊接时有一种特有的嘶嘶声，有经验的师傅能听出穿透是否稳定。你让一个博士来听，他只能听到高频噪音。
所以电子束焊产业化最大的硬伤，不是成本，不是维护，而是工艺不可复制性。人一换，质量就波动。我们曾想用红外摄像闭环控制，但飞溅、金属蒸汽干扰太大，图像处理一团糟。说句难听的，这技术还停留在手工作坊层面，只不过穿了一件高科技外衣。
养不起的精密怪兽
设备买得起，养不起。电子枪灯丝寿命？厂家说500小时，实际用到300小时就忐忑不安。换一次灯丝，重新合轴、调聚焦、校准偏转，没有两天搞不定。还有高压电源，动不动打火报警。车间湿度一高，绝缘就出问题。我们有一台设备装在普通厂房，夏天必须配除湿机，冬天还得防静电。这哪是买设备，这是请了个祖宗。
维护成本细算：每年更换灯丝、栅极、真空泵油等耗材，加上专业技师的差旅费，轻松超过设备原值的10%。如果利用率不高，均摊下来每个焊缝的成本高得离谱。一些老板起初冲着“变形小，精度高”入坑，两年后纷纷转投激光焊。为啥？激光焊能在大气里干，柔性好，虽然熔深差点，但综合账算得过来。
