干了十五年焊接，等离子弧焊（PAW）这台设备让我又爱又恨。爱的是它穿透力——20mm不锈钢板，一枪过，背面成形漂漂亮亮。恨的是它时不时给你来个惊喜：焊缝中心纵向开裂，UT探伤一照，密密麻麻的细裂纹，整条焊缝报废。去年我们接了个军工的活，直径两米的筒体，环缝用PAW打底，结果12条焊缝里有4条中心开裂，返修率33%。老板脸都绿了。原因？不是什么高深的理论，就是被吹上天的“小孔效应”在背地里捅刀子。
小孔的代价：偏析和热裂纹，没人跟你细说

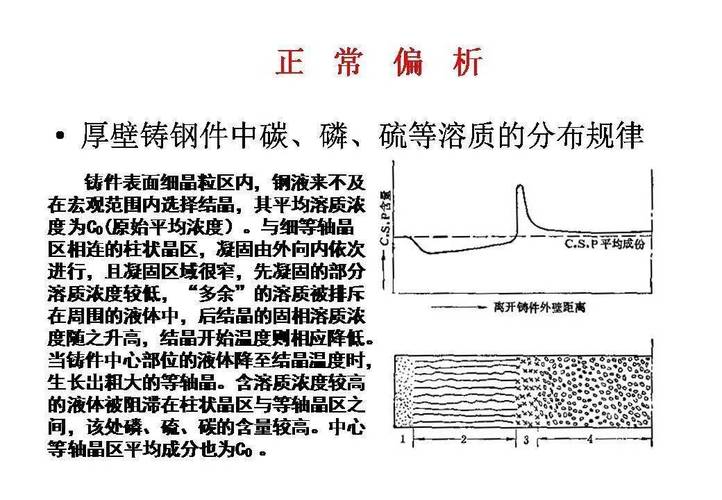

这事得从所谓小孔效应讲起。等离子弧能量密度能到10^6 W/cm²量级，焊接时电弧把熔池穿透，形成一个上大下小的钥匙孔。熔池金属液靠着表面张力和电弧压力平衡，在孔后方汇聚凝固。这过程教科书上画得完美，但现实是——液膜在孔边缘的流速极快，凝固速率也是强迫性的。杂质元素，尤其是硫、磷，哪怕含量只有0.01%，也会在焊缝中心最后凝固的区域富集，形成低熔点液态薄膜。这时焊接应力稍大，就直接撕开成中心线裂纹。我们做过解剖，裂纹面扫描电镜下一看，典型的热裂纹形貌，沿晶界分布，低熔点共晶体清晰得很。
很多工艺人员盲目追求“深熔比”，以为穿孔越稳质量越好。实测发现，当穿孔稳定、背面成形连续的参数下，焊缝中心的宽析区平均宽度能达0.5mm，是普通氩弧焊的10倍。晶粒呢？从熔合线到中心全是粗大的柱状晶，交叉生长，给偏析搭好了温床。最坑的是，常规的X光探伤对这类中心裂纹不敏感，漏检率保守估计20%。我曾经碰到一单，设备在工地运行半年后裂纹才扩展，差一点酿成事故。
说白了，PAW的深熔特性天生就自带偏析倾向，可焊材厂商只会强调“高焊速、高质量”，绝口不提金相缺陷的事。
参数窗口窄得让人骂娘
搞过等离子弧焊的都懂，这台设备极度矫情。所谓“稳定穿孔”的参数窗口，窄到什么程度？比如焊8mm的304不锈钢，离子气流量2.5L/min和2.7L/min，2.5时熔深只有6mm，没穿透；2.7时直接击穿，出现切割效应，焊缝漏光。就这0.2L/min的区间，你得像伺候大爷一样盯着浮子流量计。还有钨极内缩量，差0.1mm，电弧形态就从柔和变刚硬，穿孔瞬间失稳。更别提工件变形引起的弧长波动——PAW弧长敏感性极强，5mm弧长变到6mm，电弧电压波动超过2V，穿透直接没了。我们车间老师傅被逼得没办法，在焊枪上加了个百分表固定高度，简直原始时代操作。
参数窗口窄的根源在于等离子电弧的双弧问题。一旦喷嘴与钨极间绝缘性下降，就会产生双弧，烧毁喷嘴。所以参数不得不保守，这样一来，穿孔稳定性与双弧边界之间只有一丝缝隙。实际焊接中，环境湿度一高，或者气体纯度差一点，双弧立马出现。我们统计过，夏天霉雨季节，双弧故障率比冬天干燥时高出40%。这设备，其实工艺柔性极差，远不如宣传的那样。
焊枪耗材：黑洞般的成本和工作量
每次换喷嘴、调整同心度，我都有种卸磨杀驴的感觉。等离子焊枪的消耗件寿命短得离谱。一个喷嘴，孔径φ2.8mm的，焊碳钢还好，能撑个4小时；焊不锈钢或铝合金，因为高温氧化和飞溅，不到2小时就得换。钨极更夸张，要求尖端角度60°，偏差超过2°，电弧就偏。我们曾经尝试让机器人自动打磨钨极，结果打磨锥度一致性太差，反而不如手工。熟练工一天要磨20根钨极，手都磨出茧了。
成本呢？进口等离子焊枪一套喷嘴+钨极+分流器，上千元。一个管板焊接项目，我们干半个月，耗材花掉两万多。利润都给配件厂打工了。更恼火的是，同心度调整完全凭手感，师傅心情不好，调出来的焊枪就给你出气孔。标准化？没法子，这就是个人工手艺活。
说到底，等离子弧焊最大的理论盲区，在于我们对电弧与熔池的相互作用认知太粗糙了。现有的穿孔模型，都是基于准稳态假设，但实际上穿孔前端液膜是动态撕裂-重建过程，频率几十到几百赫兹。这个动态过程直接决定了元素偏析的微观分布。可至今没有实用的仿真模型能指导工艺，大家都还在用试错法。这种工艺，还谈什么智能制造？
