2026-08-20 15:22:55 分类：材料工艺
去年给国内某重卡厂做六缸缸体失效分析，120件合格出厂的产品，跑了不到18万公里，缸体水套裂了17件。剖开做探伤，所有人第一反应是卷气孔，切开看断口，灰突突一片，全是疏松。
疏松和气孔根本不是一回事
很多干了五六年的工艺员，还是把这俩混为一谈。说白了疏松就是金属晶粒凝固收缩的时候，彼此没焊死，留下一堆纳米到百微米级的空隙堆在一起，气孔是单个毫米级的气泡洞，量级差了好几个档次，破坏力也完全不是一回事。

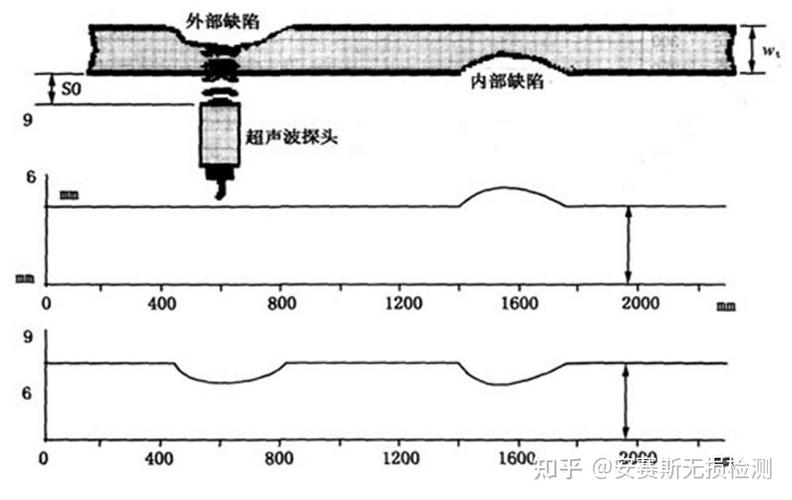

金属铸造疏松超声波探伤图谱
实测发现，哪怕疏松的总体积只占铸件的0.3%到1.2%，就能把抗拉强度拉掉20%以上，屈服强度掉得更多。去年那批裂掉的缸体，要求屈服260MPa，实际测下来才190MPa，差了快70MPa，全是那不到1%的疏松啃掉的。那帮搞整车设计的还天天骂铸造厂偷工减料，知道个屁。
为什么越控制越见鬼
现在行业默认的控制方法，说来说去就是那几套：提高浇铸温度，加大补缩冒口，实在不行就加冒口补贴，说白了就是多倒点液态金属进去，让它自己流去填缝隙。有用么？实话讲，浇温提10摄氏度，疏松率确实能降一点，但是晶粒直接粗一圈，冲击韧性掉15%，等于拆东墙补西墙，这边好了那边漏。

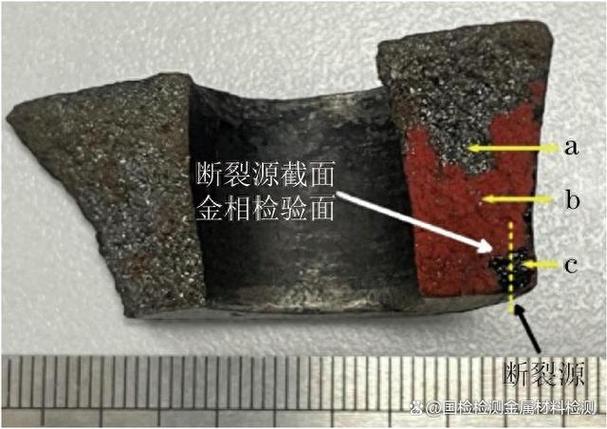

铸钢件断面疏松微观形貌图
去年我们车间试过，把12吨铸钢锭的冒口加大30%，原材料成本涨了12%，废品率只降了不到4个百分点，完全不划算，卖一件亏一件。还有人吹什么脉冲振动浇铸，说振动能碎晶粒排疏松，我们在3吨风电轮毂上试了两个月，浇完振半小时，表面探伤看着干干净净，切开中心位置，疏松还是一样存在，振太狠反而卷进去更多砂子杂质，狗屁不通。
不过话说回来，小件薄件确实能压到合格范围，碰到300mm以上的厚壁，全歇菜。
产业化里根本绕不开的硬伤
产业化里根本绕不开的硬伤
现在所有的国家标准行业标准，都是把疏松分级，超过几级就报废，合格了就能出厂，没人敢把真相说出来：只要是壁厚超过300mm的大尺寸铸件，就不可能完全没有疏松，对不对？厚壁件冷却速度慢，中心位置最后凝固，液态金属早就凉了稠了，根本流不进去填晶粒之间的收缩缝，除非你花大价钱搞定向凝固，但是定向凝固一吨铸件的成本翻三倍，民用品谁用得起？风电主轴船用曲轴这种大件，全是凑合用。
还有更扯的，现在好多高校搞AI预测疏松，我看了十几篇论文，全是拿实验室100mm小试样的数据训练，拿到实际生产十吨级的铸件上试，预测错得离谱，实际生产里砂型硬度每箱不一样，浇铸速度每炉不一样，当天环境温湿度还变，上百个变量，根本不可能摸得准，全是骗项目经费的。
有人说3D打印能解决疏松？哦哟，3D打印的疏松更离谱，激光熔化逐层堆，层与层之间的疏松率比传统铸造还高，现在做受力件还不是要丢去热等静压压，热等静压一炉几十万，做个小假肢小零件还行，做十几吨的发电转子试试？成本涨二十倍，谁买？
说白了，现在行业都在吹什么零缺陷铸造，什么智能制造，疏松就是那个皇帝的新衣，大家都看见窟窿了，没人敢说破，都卡在标准的合格边缘出货，出了小问题就修一修补一补，蒙混过关，哪天出了大的安全事故，全行业跟着买单。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：拆解金属铸造疏松：没人愿意说透的产业真相
文章链接：https://www.yqhljx.com/list_11/1608.html
