2026-08-05 19:29:18 分类：材料工艺
去年秋天，一个做齿轮的兄弟气急败坏地甩给我一箱报废件。盐浴氮化后的20CrMnTi齿轮，表面硬度HV0.2 580，漂亮得很。装车跑了不到500公里，齿根崩了一大片。他死活想不通——硬度明明上去了，咋就这么脆？我只能苦笑，因为这问题我15年前就踩过坑。说白了，盐浴氮化这玩意儿，最大的骗局就是拿硬度说事儿，而真正要命的缺陷，全藏在那些看不见的细节里。
硬度高就万事大吉？扯淡
咱们搞热处理的，特别喜欢盯着硬度计上的数字。盐浴氮化能把表面硬度冲到HV0.1 500-600，甚至700，听着就提气。但实测发现，这层硬壳往往只有5-20微米厚。有人管它叫“白亮层”，其实就是ε相铁氮化合物，硬且脆。你要是拿它当耐磨层使，比如轻载滑动的轴套，那还行。可一旦碰到冲击载荷，或者有弯曲应力的零件，这层硬壳立马变成裂纹源。

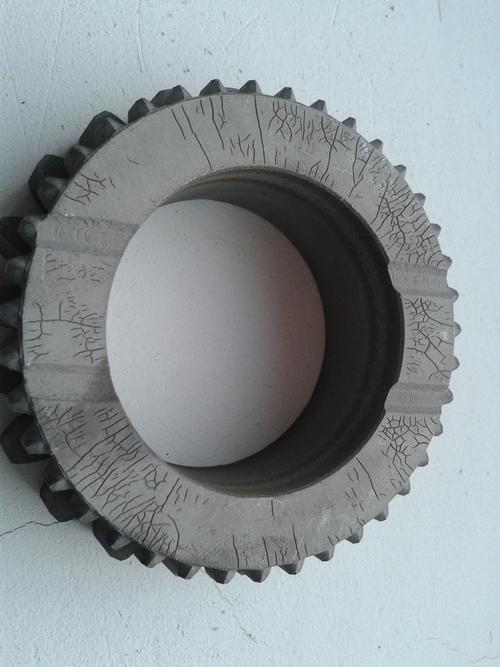

盐浴氮化后齿轮齿根微观裂纹
我测过不少失效件，断口分析一做，疲劳源十有八九都从表面白亮层起始。而且这白亮层里面还分着好几层，疏松层、致密层什么的，很不均匀。有些人鼓吹盐浴氮化变形小，这没错，比渗碳淬火小得多。但变形小不代表不变形，尤其是细长件和薄壁件，氮化后涨大量能到0.01-0.03mm，跟开盲盒似的，根本不是他们吹的“零变形”。
盐浴里的猫腻——清洗问题才是永恒的痛
咱们再往深了扒拉。盐浴氮化听起来简单，把零件往盐浴炉里一扔，保温个把小时就出活。可是兄弟们，氮化前的清洗，能把人逼疯。工件上带进来的油污、铁屑，或者上道工序残留的切削液，混进盐浴里头，炉子很快就是一层浮渣。这些渣子会粘在零件表面，氮化后形成一块块的“花斑”，不光难看，局部硬度能差出50-80HV。

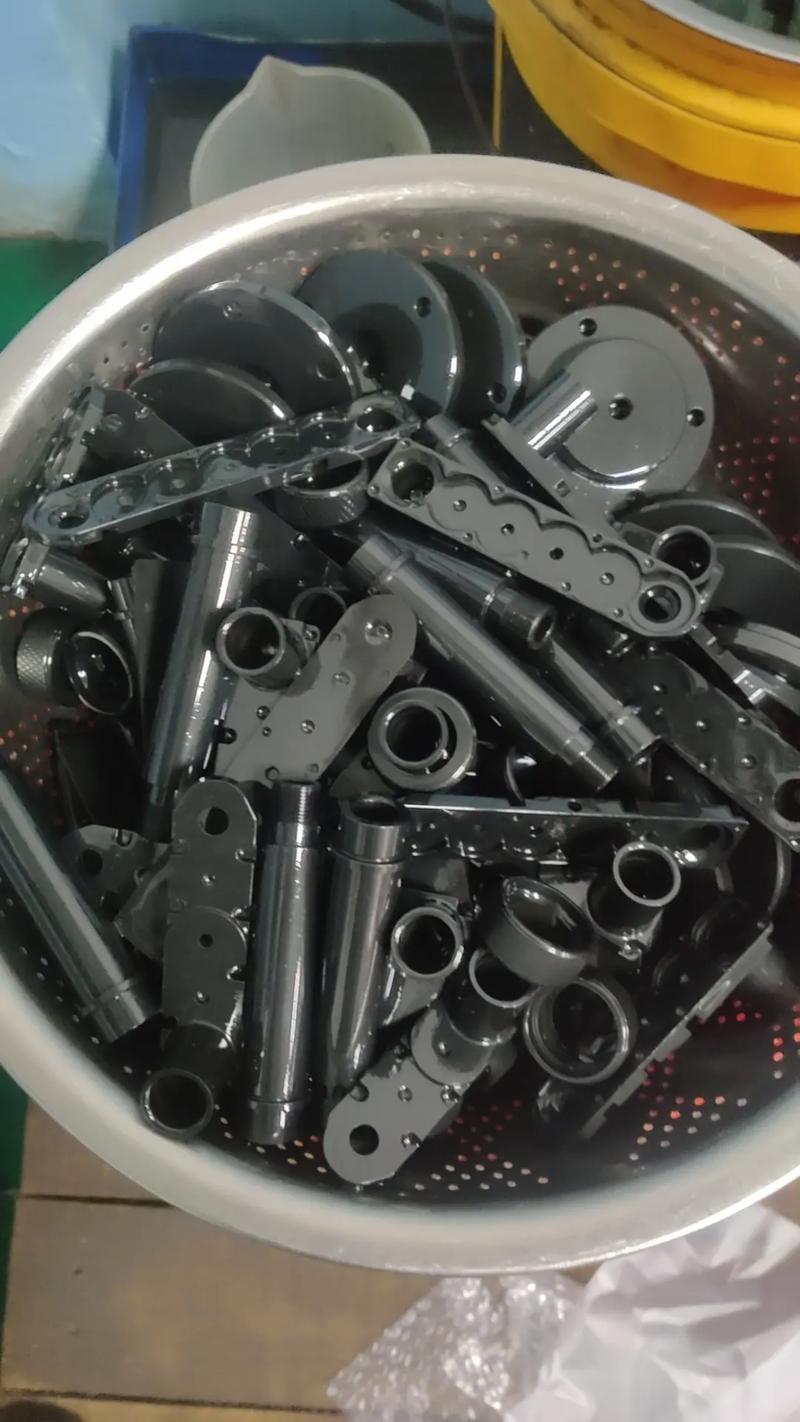

盐浴氮化零件表面清洗不良导致的花斑
我有一次处理一批液压阀芯，就因为清洗线上一台超声波清洗机坏了半天，结果那一批零件三分之一都有软点。客户直接拒收，损失十几万。说实话，就国内大多数工厂那清洗管理水平，想稳定做好盐浴氮化，真的是在赌。而且盐浴本身还有老化问题。用过几百炉之后，盐里头的CNO-浓度下降，氮化能力直线跳水。补加再生盐，配比不对，又容易出氰酸根超标，废水处理成本高得离谱——一吨含氰废水处理费，够你买半吨新盐，这账一算，不少老板腿都软。
脆性：那个没人愿细说的定时炸弹
脆性：那个没人愿细说的定时炸弹
回到开头那批崩齿的齿轮。我为啥说盐浴氮化忽悠人？因为它把表面搞硬了，但基体支撑不住啊。20CrMnTi这种材料，氮化温度通常570℃，直接落在回火脆性区，心部硬度往往从调质后的HRC30掉到HRC25以下。表面是一层硬玻璃壳，底下却是软塌塌的橡皮泥，一压就裂。更恶心的是，盐浴氮化后的零件，塑性几乎为零，断面收缩率能降个80%以上。有次一个做弹片的客户不信邪，非要用盐浴氮代替代镀硬铬，结果氮化完一弯就断，连调试台都没过。
还有那个扩散层，很多人以为氮原子渗进去有多深，实际上盐浴氮化的扩散层大部分不到0.3mm，而且氮浓度梯度陡得跟悬崖一样，从表面到心部硬度曲线几乎垂直下掉。这意味着什么？耐磨寿命其实全靠那零点零几毫米的壳，一旦磨穿，整个零件立马报废。对比气体氮化或离子氮化，虽然初始硬度可能低一些，但扩散层平缓，有效硬化层深得多，长期耐磨性反而更好。盐浴氮化引以为豪的快，是以牺牲长期可靠性为代价的。
所以我现在碰到有人问“盐浴氮化怎么样”，我通常先反问三个问题：你的零件受不受冲击？你的清洗线靠不靠谱？你打算用多久？三个只要有一个含糊，趁早换别的工艺。别被几张漂亮的硬度检测报告给骗了，搞技术的，还是得信失效分析报告上那些血淋淋的裂纹。话不好听，但都是真金白银买来的教训。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：盐浴氮化：我们可能都被“表面硬度”给忽悠了
文章链接：https://www.yqhljx.com/list_11/179.html
