一毫米的涂层，上百万的报废单

去年秋天，苏州一家做半导体外延的客户气冲冲把一块托盘砸我桌上——托盘上边缘处的碳化硅涂层像干裂的墙皮一样翘起来，指甲轻刮就掉渣。他们做碳化硅外延，托盘要在1600℃的氢气氛围里连续扛200小时，结果不到80小时涂层就崩了，整批外延片全废，损失我估摸着不下两百万。这还不是孤例，类似的失效我见过不下二十次。搞得我现在一听到“全包裹”“零缺陷”这些词就头疼。实话实说，碳化硅涂层确实是好东西，硬度高、耐腐蚀、耐高温，可现实里用着用着就翻了车，问题到底出在哪？

你理解的“结合力”和实际是两码事

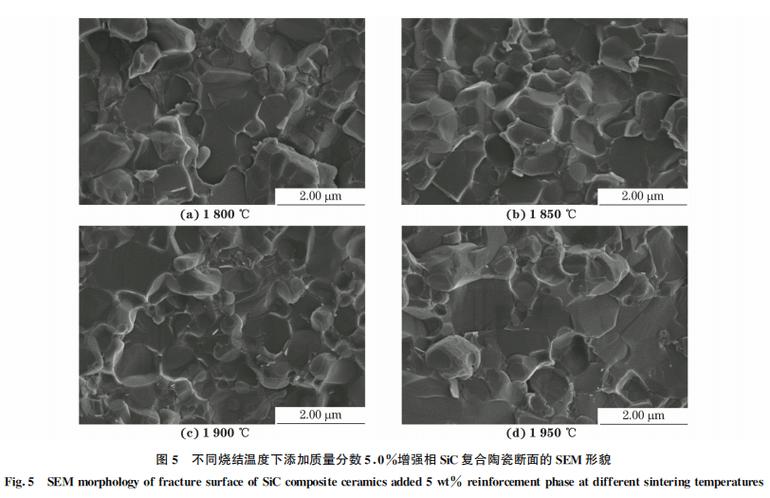

很多人以为涂层和基体之间是胶水粘上去的，其实完全不是那回事。以CVD碳化硅涂层为例，它在石墨基体上靠的是化学气相沉积时的扩散结合，说白了，就是反应气体渗进石墨表层的孔隙里，长出一层过渡的碳化硅晶须，把“铠甲”锚定住。听起来很科学对吧？但实测发现一个坑：石墨基体本身的热膨胀系数是碳化硅的2到3倍，从室温升到1600℃再降温下来，每一次循环界面都会累积微应变。要是基体孔隙没控制好——比如开孔率低于8%或者平均孔径小于1微米——气体进不去，就只在表面糊一层，根本没有锚固，肉眼看着光滑，一做热震测试必崩。我们曾经用扫描电镜看过脱落面的断面，好家伙，涂层和基体之间不到2微米的过渡层里全是裂纹，像被雷劈过的泥土。

另一个被遗忘的盲区：涂层里的残余应力。CVD过程温度通常在1100℃至1300℃，沉积完冷却时，因为热膨胀不匹配，涂层自带压应力。这本来对陶瓷是好事——可如果涂层厚度超过150微米，应力大到一定程度，它会自己从内部撕裂，完全不需要外力。这就是为什么很多件放着不用，拆开包装就发现涂层有微裂纹。不少人还以为是运输磕碰，其实都是内伤。

炉子里那个看不见的鬼——温度场

再讲一个得罪人的大实话：很多国产CVD炉子的温场均匀性，根本达不到做高质量碳化硅涂层的要求。我实测过某厂号称±5℃的炉子，用十点测温架一拉，轴向温差能到35℃，径向更夸张，同一平面差出50℃。这意味着什么？意味着在同一个托盘上，有些位置涂层长得厚，有些还半生不熟，成分从富硅到富碳飘来飘去。最要命的是，温度高的地方结晶好、应力大，边缘处却松得像粉。这种不均匀的内应力分布，让涂层在第一次升温时就可能局部崩口。

我经常跟团队说，搞涂层最怕的不是材料不行，是过程控制傻大粗。温度传感器插的位置、气流分布板的设计、甚至炉门密封用的石墨纸有没有老化，都会影响最终的涂层质量。可好多厂家只顾堆参数，动不动就说“我们能做到2.5mm厚涂层”——厚有啥用？不均匀的厚就是给自己埋雷。

成本硬伤，绕不开的冤大头循环

最后说点扎心的。碳化硅涂层本身不便宜，一炉CVD动辄几十个小时，电费、气体、人工摊下来，一个12英寸的托盘涂层成本少则三四千，多则上万。但最大的代价其实不是这个，而是涂层失效引发的连带损失。半导体厂一炉外延片价值几十万，涂层掉渣造成颗粒污染，整炉报废；搞不好渣子进到真空泵里，一套泵组大修又是十几万。可笑的是，很多采购不懂，只认“厚度”和“价格”。某次竞标，一家供应商报出我们一半的价，客户当场就想换。我拉出那家的样品做压痕法测结合力，临界载荷才6N，我们的最低要求是15N——差了两个档次。但数字不直观，客户看不懂，只看价格。结果用了半年，良率掉去百分之五，一查就是涂层微脱落导致的雾状缺陷。回过头算总账，省下的涂层费还不够赔零头。这就是行业现状：低价劣质涂层横行，因为失效的代价不会立刻显现，而且很难精确归因到涂层——它像一个隐形杀手，等你发现时，已经亏到肉里了。碳化硅涂层不是不能做好，而是要做好代价太大，真正懂过程控制、肯花成本做稳态工艺的团队少之又少。多数人都在赌概率，赌客户的工艺窗口够宽，赌那层铠甲能多挺一阵子。可惜，在1600℃的氢气和硅烷面前，任何侥幸最后都会变成锈红色的粉末，碎得一塌糊涂。
