2026-08-06 00:27:18 分类：材料工艺
说出来你可能不信。2016年，我们产线上一批用在卫星解锁装置里的NiTi销子，刚做完第37次热循环，就直接脆断成了三截。客户当场脸都绿了。那玩意儿设计寿命可是8000次——对，你没看错，八千。实际呢？连零头都没到！
记忆效应？说白了就是一场“马氏体相变”的魔术
教科书上写得天花乱坠，什么“热弹性马氏体逆相变”，听着玄乎。其实就是晶体结构在温度变化下做了个“深呼吸”——低温时孪晶马氏体软趴趴，随便捏；一加热，奥氏体回来了，形状也回来了。但魔术背后是严格的成分窗口。Ni含量偏个0.1%，相变温度就能漂出几十度。我们曾经买过某国产棒材，标称Af点15℃，实测直接飙到40℃——人体都嫌烫，还做什么血管支架？

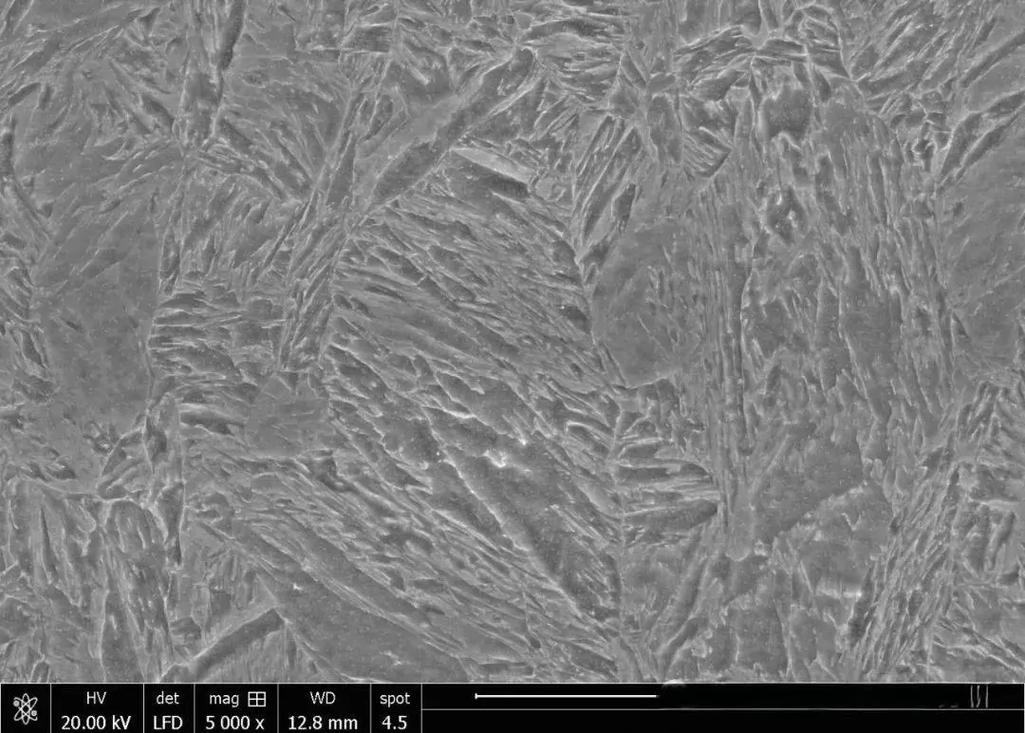

NiTi形状记忆合金微观马氏体孪晶透射电镜图
工程化？遍地是坑，摔得我鼻青脸肿
你以为有了好材料就能出产品？天真。这玩意儿加工起来简直反人类。车削？刀具磨损快得吓人，一个刀尖车不了二十个零件就崩了——加工硬化率比304不锈钢凶三倍。焊接更是噩梦，激光焊点附近直接变“痴呆合金”，记忆效应全失。我们试过用爆炸焊做异种金属连接，废品率一度高达60%，车间主任天天找我喝茶。
热处理才是玄学区。固溶温度差个5℃，时效时间差个10分钟，出来的R相变行为就完全走样。我们拿DSC一测，相变峰歪得跟心电图似的。有次为了赶交货，我带着几个技术员连续调了72小时炉温曲线，最后靠着几组试错参数硬撑过去。结果呢？产品发出去三个月，客户反馈回复率（shape recovery rate）从99.2%掉到了91%。完了，彻底完了。
形状记忆合金DSC差示扫描量热曲线相变峰
那些被资本吹上天的应用，现在有几个能打的？
眼镜架？早烂大街了，可你知道NiTi铰链在盐雾测试里72小时就出坑吗？汽车保险杠？扯淡，冲击能量吸收还不如普通超高强钢，成本却是它的八倍。航天领域确实用了点，但也就是解锁螺栓、压紧释放机构这类不承受疲劳载荷的地方。真正需要反复作动的，比如机翼变体结构，实验室里演示了二十年，至今没上型号——为什么？疲劳啊，兄弟。
医疗是唯一赚钱的领地。血管支架、导丝、牙齿矫形丝，全靠生物相容性撑场。但就算最成熟的自膨式支架，拘禁在Catheter里几个月再释放出来，径向支撑力衰减15%是家常便饭。医生可不管这些，手术台上打不开就得喊停。我们跟临床沟通时，最怕听见“这次支架又软了”。
死磕十五年，我发现根本绕不开那个硬伤
别跟我提什么潜力巨大。形状记忆合金的命门就两点：功能疲劳和相变滞后。前者让器件用着用着就变傻——位错在反复相变中累积，马氏体界面被钉扎，可恢复应变越来越小。我们测过1000次循环后的试样，TEM底片里位错缠结得跟钢丝球似的。后者更致命，相变滞后宽度（A_f-M_s）动不动几十度，控制系统每次都得猜状态，精密作动基本没戏。
有人提纳米晶、析出强化。不错，疲劳是能改善个30%，但成本呢？真空重熔+快淬的连续化产线，一条抵三台数控磨床。而且强化相引入还会劣化冷加工性能，你让后续的热拔丝怎么做？一拔就断，断得人头皮发麻。
还有那个所谓的“双向记忆效应”，训练过程又慢又费电，出来的双程应变撑死2%，循环稳定后更只剩1.2%——还不如一根弹簧。某大厂曾砸了四个亿搞智能紧固件，最后项目黄了，库存螺栓在大库吃了五年灰。
所以，别被那些科普视频忽悠了。形状记忆合金，说白了就是一脾气古怪的“公主”，伺候好了是奇才，伺候不好就是一堆昂贵的废铁。产业化之路？先踏踏实实解决疲劳，降低批次间波动，再谈什么颠覆性吧。否则，它永远只是一小撮人的自嗨。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：形状记忆合金神话破灭：一个工艺工程师的十三年踩坑实录
文章链接：https://www.yqhljx.com/list_11/203.html
