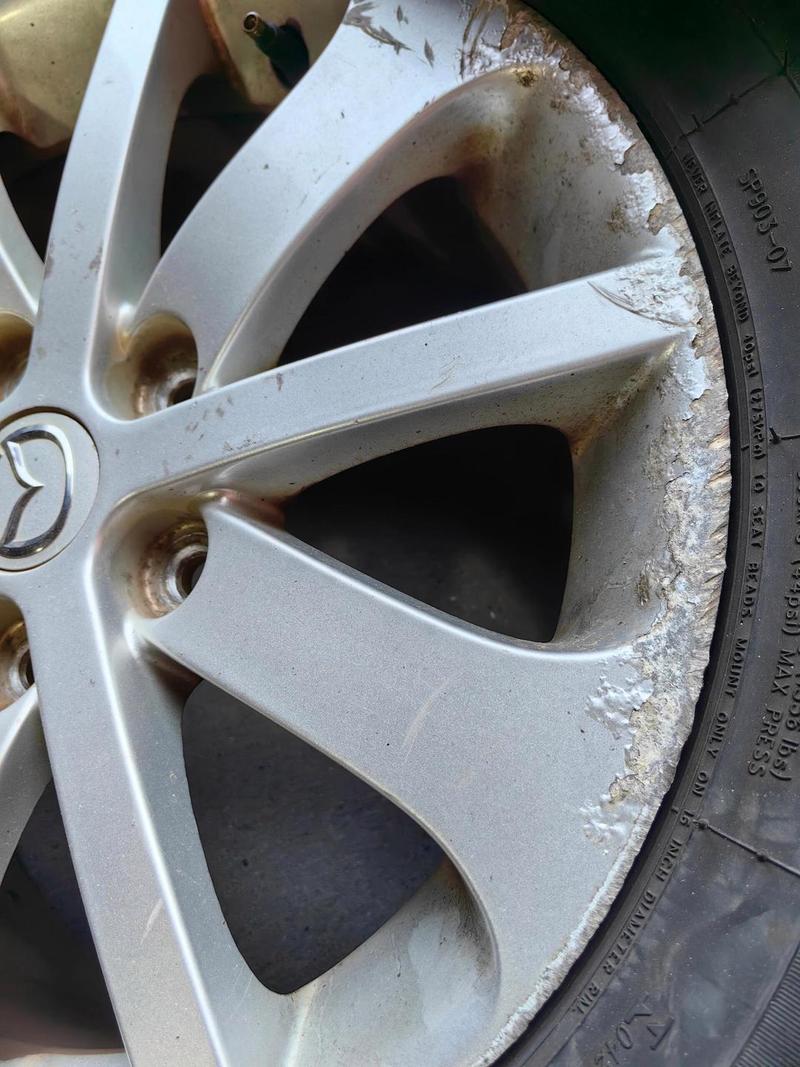

上个月去浙江一家轮毂厂，车间主任老周拉着我，一脸苦笑。指着角落里一堆退货，说：‘镁合金轮毂，三年不到，全废了。’我凑近看，表面密密麻麻的白色粉状锈蚀，顺着螺栓孔呈放射状扩散——典型的电偶腐蚀。当初他们拍胸脯保证盐雾试验1200小时无红锈，现实呢？装车18个月就大面积起泡。这不是个例。行业里私下聊，谁家用镁合金谁头疼，只是没人捅破而已。
说实话，镁合金这材料，轻是真轻，密度1.8g/cm³，铝的2/3，钢的1/4。但镁也是最活泼的工程金属，标准电极电位-2.37V，比铝负得多。这就决定了——它天生是个受气包，碰上碳纤维、钢、甚至不同牌号的铝合金，立马牺牲自己保护别人。实验室里做中性盐雾，表面钝化处理得好，确实能扛个千把小时。可真实路况呢？北方冬天撒除雪盐，沿海盐雾加湿热，再混上工业区酸雨，镁合金的腐蚀速率是指数级增长的。我们测过浙江沿海某车型的镁合金方向盘骨架，四年车龄，腐蚀深度平均0.3mm，最深穿孔。而同样环境的铝合金件，蚀坑不到0.1mm。这不是差一点，是差一个数量级。
盐雾试验的骗局

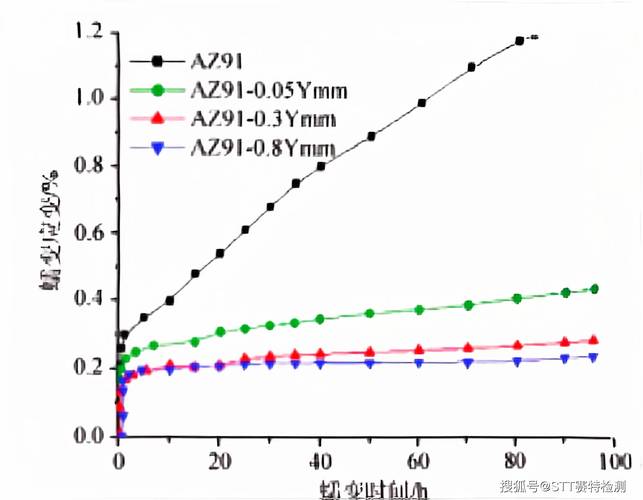

搞材料的都知道，盐雾试验是最基础的腐蚀测试。但问题就出在这，太多人把它当成免死金牌了。恒定温度35℃，连续喷5% NaCl溶液，这种稳态环境能模拟什么？真实零件是要经历干湿交替、紫外老化、石击、应力腐蚀……镁合金在这些耦合因素下，性能衰减根本不成线性。我们在做循环腐蚀试验——就是高低温交变湿热加盐雾——某合资品牌转向节，用AZ91D镁合金，300个循环后，疲劳强度掉了40%以上，而同等条件下的铝合金只掉了不到10%。原因？腐蚀坑成了应力集中源，裂纹萌生点。整车厂拿到的供应商报告，清一色中性盐雾1000h，看着漂亮，但那是给老板看的，不是给工程师用的。
还有个坑：镁合金腐蚀往往从内部开始。因为铸造缺陷——疏松、缩孔、夹杂——这些地方电位更负，优先溶解。表面看着一个小泡，底下可能是个空洞。我们剖开过一个用了一年半的镁合金变速箱壳体，外表几处黑斑，切开后内部腐蚀网络延伸两三厘米，跟树根一样。这种隐蔽腐蚀在定期保养检查时根本发现不了，直到漏油或断裂。
电偶腐蚀：从来没被认真对待

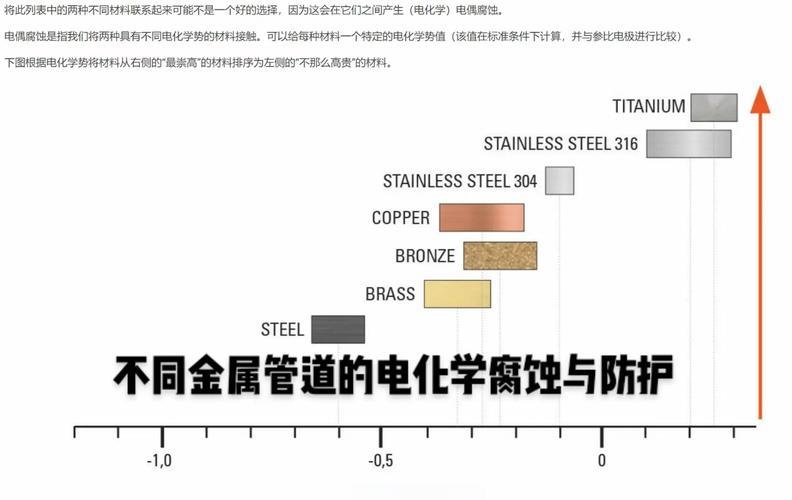

电偶腐蚀是镁合金应用的最大障碍，没有之一。但设计端经常忽略。镁与钢接触，电位差高达1.7V，在潮湿环境下就是颗原电池。装配时加个尼龙垫圈？没用，只要螺栓孔内接触，或者雨水形成电解质桥接，照样烂。我们做过实测：镁合金板上拧一颗镀锌钢螺栓，中性盐雾200小时，螺栓孔周围腐蚀面积扩散了5倍以上，螺栓本身反而被保护得光鲜亮丽。这就是阴极保护效应，钢成阴极，镁成了阳极牺牲品。江湖上流传什么‘镁合金必须要特殊涂层’、‘隔绝空气就行’，都是纸上谈兵。现实中，涂层不可能100%覆盖，螺纹啮合处涂层轻易被拧破，腐蚀就扎下去了。
更有意思的是，镁合金自己内部的杂质元素也会形成微电偶。铁、镍、铜含量超标，析出相电位正，就加速基体腐蚀。高纯镁（HP Mg）要求铁含量低于50ppm，但铸造回炉料一混用，分分钟超标。有些小厂为了降成本，用回收镁合金废料，成分控制一塌糊涂，生产出来的件像海绵吸水一样锈蚀。这事儿，没爆出来而已。
成本账：别被单价迷惑
好多人说，镁合金单价虽高，但能减重省油，全生命周期成本划算。这算法太理想。现实中，镁合金的隐性成本高得吓人。加工环节：镁粉易燃易爆，车间必须做专门的防爆设计，湿式集尘、防火花地面，一套下来投资比铝加工车间高30%以上。制造过程废品率高，压铸时容易缩裂，熔炼保护气体贵得离谱——SF6一公斤几百块，还受环保限制。后续表面处理：如果要做到耐汽车底盘环境，微弧氧化+封闭+喷粉，工序成本是铝件的3倍。然后物流仓储：镁合金件不能像铝件那样堆在室外，必须控湿防雨。售后索赔更是个无底洞，一旦出现批量腐蚀，召回换件的花费能把项目利润吃光。
我算过一笔账：某A级车用镁合金仪表台骨架代替钢管骨架，减重4.2公斤。制造成本增加280元，按百公里节油0.1升算，用户要跑10万公里才能赚回差价。这还是在没算爆燃风险和腐蚀索赔的前提下。哪个主机厂敢拍胸脯说十年无腐蚀？
不过话说回来，镁合金不是一无是处。薄壁件、对腐蚀要求不高的内饰件、或者全寿命周期可控的军用件，它还是有舞台的。但民用汽车底盘、外饰，目前的技术水平和成本结构，大规模铺开就是一场豪赌。赌的还是用户的口碑和品牌的寿命。看现在新势力舍命上镁合金一体铸造，我不禁捏把汗。那些在PPT里美妙绝伦的减重数据，在现实世界里可能变成三年后投诉电话里的怒火。
镁合金的根本问题不是技术没突破，而是我们总想用解决铝合金问题的思路去套它——这是条死胡同。它的腐蚀疲劳本构模型至今没建完善，电偶腐蚀的长期预测还是靠经验系数，抗高温蠕变牌号成本降不下来……这些硬伤不解决，谈产业化就是自欺欺人。每当我看到展会上光鲜的镁合金概念车，都忍不住想：把它扔到东北冬天盐碱路上跑三年，会是啥样？ 这才是工程师该问的问题。
