干了15年弹簧钢，最让我后怕的一次失效，不是那种惊天动地的断裂，而是一根火车转向架弹簧，静卧在仓库里，自己断了。断成三截。没有任何征兆。

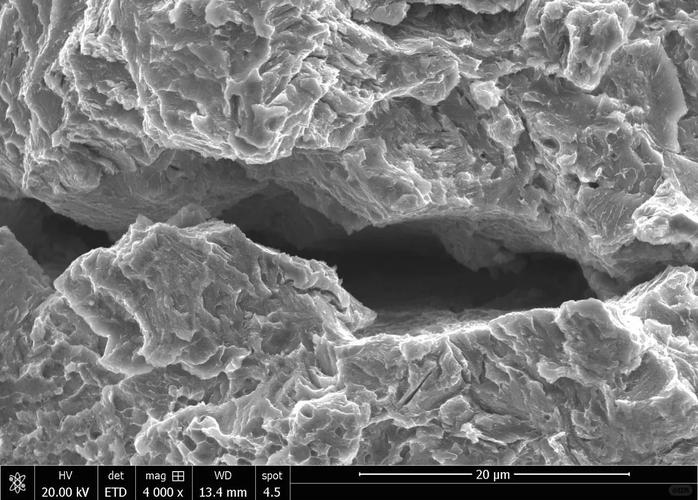

那批弹簧钢牌号是60Si2Mn，淬火加中温回火，硬度合格，组织正常，氢含量测出来只有0.8ppm——远低于国标警戒线1.5ppm。所有人都觉得是偶然个案，材料科写了份“可能存在内部缺陷”的报告就结案了。但我留了一截断口，跑电镜一看，沿晶断口，鸡爪纹清晰得像教科书。氢脆。跑不脱。
说实话，那一刻后背发凉。
0.8ppm。安全？安全个屁。
ppm的弥天大谎
现在业界张嘴闭嘴说氢含量控制在1.5ppm以下就没事，这其实是一个统计学骗局。你测的是什么氢？扩散氢？残余氢？总氢？真空热抽取法测的，取样位置在哪儿？表面还是芯部？这根弹簧实际受力状态下，局部氢浓度会不会因为应力诱导扩散而聚到几个ppm？根本说不清。
实测发现，同一炉钢，不同位置取样，氢含量能差出0.4ppm，而那批断裂弹簧的断口附近微区氢浓度，用二次离子质谱打出来，局部超过4ppm。可出厂报告依然写着0.8。说白了就是——现有检测手段就是个筛子，筛掉大块头，漏掉致命颗粒。
更离谱的是，标准里的安全值是从光滑试样充氢后拉断的试验里来的，可实际零件有缺口、有残余应力、有腐蚀环境。实验室里充氢的方式均匀得一批，实际工况下氢进来是神出鬼没的，比如酸洗、电镀、服役中湿硫化氢环境，氢原子悄咪咪钻进晶格，等你发现已经晚了。
现场那本算不清的账
我专门做过统计，我们厂过去八年因为氢脆导致的弹簧钢失效索赔，有17起。其中11起氢含量检测值都在1.0ppm以下。有两起甚至只有0.5ppm！0.5ppm！这什么概念？比很多钢厂吹嘘的超低氢钢还低。可它就是断了。
那问题在哪儿？在临界氢含量根本就不是个定值。它跟钢的强度、硬度、晶粒大小、夹杂物类型和分布、残余应力水平、加载速率……缠在一起。高强度弹簧钢，比如2000MPa级别的，氢脆敏感性指数级上升，可能0.3ppm就裂了。而你呢，拿一个通用标准值去套，不是自欺欺人吗？
有个扎心的真相：同等强度下，弹簧钢的氢脆门槛值可以因为晶界碳化物形态不同，差出三倍去。可我们一般钢厂怎么控碳化物？控个大概齐，评级图一对比，过。至于晶界上那些纳米级的θ碳化物连续不连续，谁管？没那检测能力。搞失效分析的老张头说过一句话：“弹簧钢的氢脆，不是氢惹的祸，是组织给了氢可乘之机。”我记到现在。
产业化里那个绕不开的坑
既然知道氢含量这么重要，又这么测不准，那能不能干脆做到零氢？不能。因为炼钢过程免不了带进氢：合金料、石灰、耐火材料、潮湿空气……哪怕真空脱气到极致，到成品还是会残留0.3-0.5ppm。这已经是设备极限了。所以，我们从源头上就没办法根除氢。
那就剩一条路：把组织做到极致，让钢对氢不敏感。可这又撞上另一堵墙——生产节奏和成本。要得到弥散的细小碳化物、均匀的晶粒、尽量少的非金属夹杂，你就得延长等温淬火时间、上真空重熔、做电渣重熔，那成本翻着跟头往上蹿。弹簧钢本来就薄利，主机厂压价压得你想哭，谁给你空间搞这些？
更绝望的是，即使你花了大价钱，最后用氢是否绝对安全，依然没有在线监测手段。你不可能把每根弹簧都掰断看断口，也不可能给每辆车装氢传感器。目前所谓“氢脆风险评估”，就是拿几件同炉样品做恒载荷拉伸试验，看多久断——这玩意儿离散性大到让人抓狂，结果对批量产品几乎没有预测价值。
说白了，弹簧钢这行，一到氢脆问题，就是集体摸黑。都在假装自己产品氢含量合格，假装标准能保障安全，假装那些偶发性断裂是“小概率事件”。直到有一天出了大事——真希望别等到那天。
弹簧钢产业化最大的硬伤，不是某个钢厂水平差，而是从基础理论到工程应用之间，缺了一整套氢致失效的定量预测模型和实时管控体系。我们还在用上世纪七十年代的假设：氢含量低于某值就安全。而这个假设，这几年已经被各种离奇断裂戳得稀烂。可谁来补这个窟窿？材料科学家埋头写论文，工厂埋头调工艺，标准委埋头抄国外标准，中间那条要命的沟，越裂越宽。
这沟底下，是弹簧钢真正的盲区。
