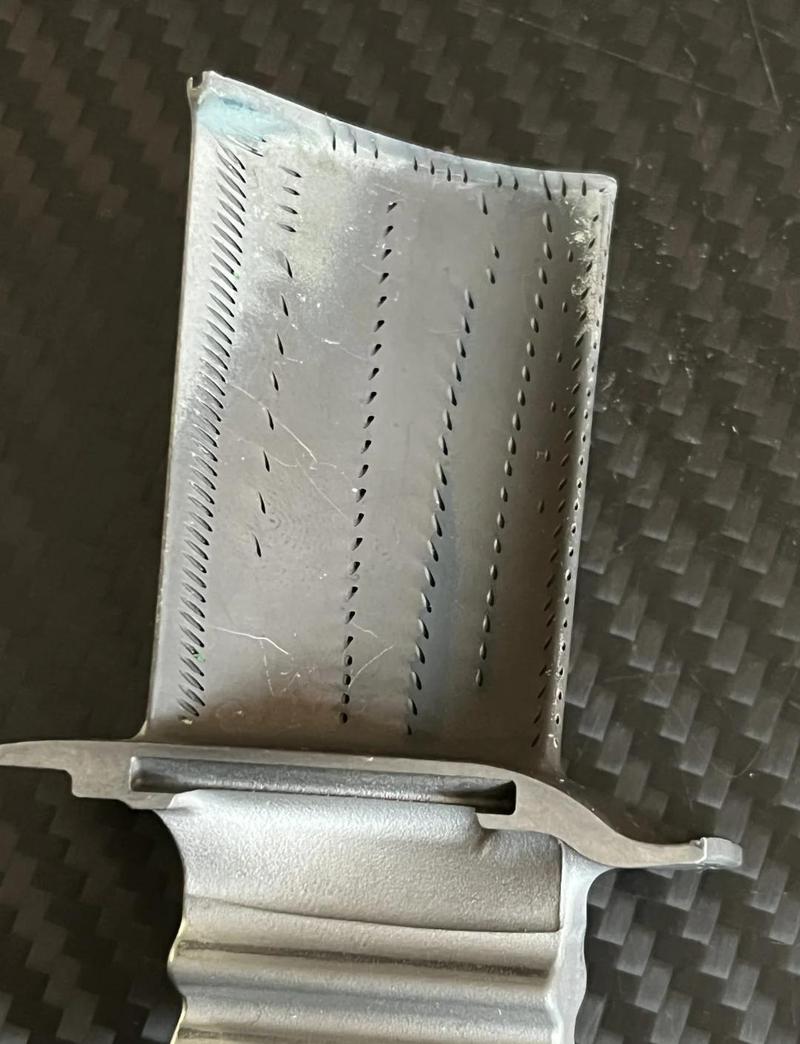

去年，某型号航空发动机试车，二级涡轮叶片连带阻尼台——就那个涂了NiAl金属间化合物涂层的——首飞不到20小时，涂层成片剥落。打回来做失效分析，我都不用看电镜，大概率是涂层与基体界面的柯肯达尔空洞连成了网，加上热循环应力，哗啦，全掉了。15年前我刚入行那会儿，也被这些什么“高温强度”、“抗氧化”的名头唬得一愣一愣的。现在？呵，听我一句劝，这材料，谁用谁知道。
<
金属间化合物，说白了就是两种或多种金属原子按固定比例排排坐，长程有序，既不像纯金属那么随意，也不像陶瓷完全共价键，卡在中间——偏偏这个“中间”最要命。论文里写得花团锦簇，实际工程上，能落地的不超过巴掌大的玩意儿。我这15年，跟它斗智斗勇，最大的体会就一句：它的本征脆性，没有任何办法根治。什么微合金化、定向凝固、粉末冶金……都是修修补补，一上工况，该裂还是裂。
一、别被‘高温性能’迷惑，本质是陶瓷

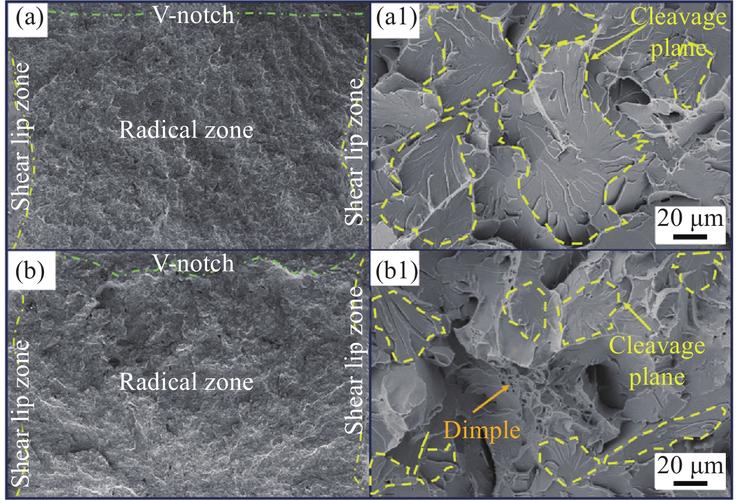

你知道Ni3Al在800℃能挂多少强度吗？三百多兆帕，秒杀多数耐热钢。可室温下，拿榔头轻轻一敲，断口齐刷刷解理。这玩意儿，本质就是一种金属陶瓷。位错？有。可等你把温度降到室温，超点阵位错被锁得死死的，滑移系还稀缺，裂纹成核不带犹豫的。我们实验室有台老式Charpy冲击机，打TiAl试样，吸收功就没超过5 J/cm2，跟玻璃差不多。你说这能造啥？叶片？结构件？一不小心磕碰一下，直接报废，质检员脸都绿了。
有一回，供应商送来一批Fe3Al粉末，说是热等静压后致密度99.5%。我们想着做几个耐蚀阀门，结果线切割切个薄片，刚夹上虎钳，“咔嚓”一声，碎成三瓣。我当场打给供应商骂了十分钟。脆，就这么不讲道理。高温？是挺能耐，但你不能要求工件只在高温下活着，停下来检修时，室温应力、装配锤击，哪个不是致命一击？
<
二、合金化增韧？那是拿钞票打水漂
学术界给过不少方案，加硼、加铬、加稀土。我们试过，实测断裂韧性从3.2提到4.5 MPa√m，就这？花了三倍价格。哪家企业经得起这么烧？硼含量控得那个精细，多了析出硼化物硬脆相，少了没用，窗口窄得像刀锋。我们做过一批含0.15 at.% B的Ni3Al，真空电弧炉熔炼，扫描下晶界，确实有点韧窝了，可室温拉伸塑性还是趋近于零。然后呢，热暴露500小时，硼又往晶界偏聚，回脆。玩我呢？
有人说定向凝固能行，拉出单晶或者柱状晶，消除横向晶界。是，纵向性能是好了，但工件不是只顺着一个方向受力啊。你真要搞个复杂形状，比如带环腔的导向叶片，凝固方向一拐弯，杂晶晶界成群结队，热应力直接撕裂。我见过一个PST-TiAl叶片毛坯，X光底片上看密密麻麻的线性显示。老板当场就飙了：“这玩意儿能用？扔了重来。”重来？定向炉开一天电费就上万。
<
三、焊接？别做梦了，裂纹追着你跑
金属间化合物的焊接，简直反人类。我们试过电子束焊Ti-48Al-2Cr-2Nb，焊前350℃预热，焊后随炉缓冷，结果呢？热影响区还是“龟裂”一片，横向裂纹沿着层片组织延伸，止都止不住。换了激光填丝焊，热输入小了，可熔合区稀释率控不住，偏析导致硬质相析出，焊完三分钟，听声音都听得见裂纹在滋长——嘎嘎的细响，瘆人。我师父老焊接工，干了三十年，说这活他干不了，心情能理解吧？
后来尝试扩散焊，加中间层，Ni、Cu、Nb都试了。界面是连上了，可接头室温剪切强度撑死母材的40%，而且离散系数巨大，一批试样里最高和最低能差一倍！你让设计人员怎么取安全系数？取2？保守到极点，重量还怎么减？当初用金属间化合物不就是为了减重吗？这一搞，重量又回去了，那我干嘛不用高温合金？自相矛盾。
厂房角落里现在还堆着几十件报废的焊接试板。每次新来的研究生问，我就指指那堆：“看，几千度的热源都焊不住，你们好好琢磨琢磨其中的物理。”他们一脸茫然。不怪他们，教材里没写这些血泪。
四、理论盲区：你连缺陷演化都算不准

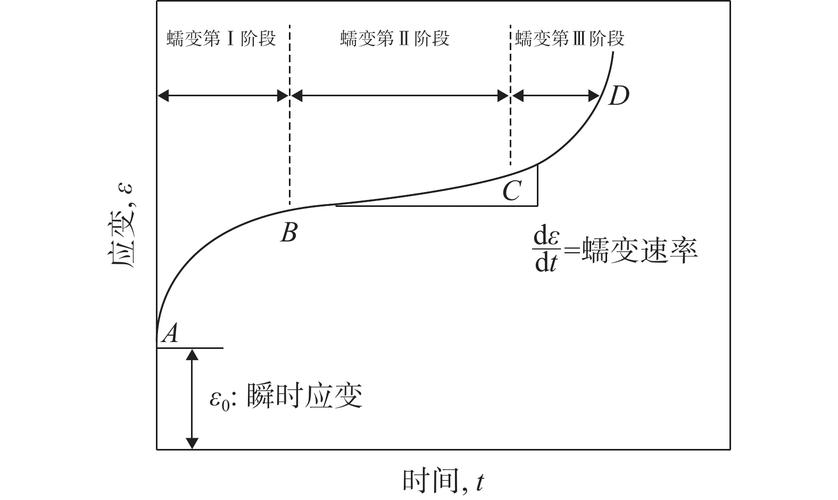

最让我头大的还不是工艺，是理论上压根没搞明白。现在所有服役寿命预测模型，用到金属间化合物上，误差超过一个数量级。为什么？因为它的缺陷敏感性太离谱。大尺寸铸件里一个0.1 mm的缩松，在高温低周疲劳下，寿命能从10^4次直接掉到10^3次。我们的模拟软件，基于各向同性连续介质，可金属间化合物那强烈的各向异性和界面效应，根本没法套。更别提高温蠕变时点缺陷与位错的复杂交互，连第一性原理算出来的能量障碍，换个温度就偏离实测。说白了，我们连基础问题还没整明白，就急着谈“产业应用”，太讽刺了。
我不看好，至少未来十年内，金属间化合物作为主承载构件没戏。涂层倒是凑合能用，但也仅限那些结构简单、热循环不那么剧烈的部位。还有，别听某些实验室吹嘘的纳米金属间化合物，那尺寸效应和团聚问题，量产是个大坑。我泼冷水，可能有人不爱听，但这些都是真金白银买来的教训。
<
所以，该绕开就绕开。新材料？先过了室温脆性和缺陷容忍度这两关再说。就目前这状态，工艺手册里关于金属间化合物的章节，我都懒的翻——反正按它操作，照样开裂。还是那句话：谁用谁知道。
