一场离奇的分层失效

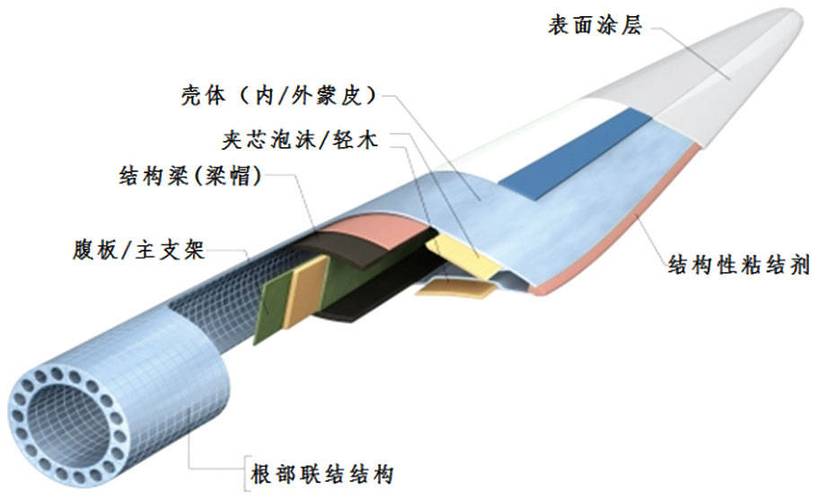

去年在西北某个风场，一支45米的叶片出事了。运行不到30个月，迎风面蒙皮出现大面积鼓包，切开来看——芯材与蒙皮之间脱粘，分层区域超过2平方米。业主拍桌子骂娘，以为是树脂放热峰没控好，或者是灌注时漏气。结果呢？都不是。
我们切开试板做红外光谱，发现界面层有一层薄薄的硅氧烷。说白了，就是脱模剂没清干净。脱模剂残留量不到0.03mg/cm²，用肉眼根本看不出来，连丙酮擦拭后的水膜法都通过了的。就这么一丁点儿东西，让整支叶片提早进入报废程序——直接损失近百万。
干这一行15年，这种“灵异事件”我见过不下十次。每次都有人说，界面问题嘛，教科书上都写烂了，偶联剂、表面处理、粗糙度控制……好像没什么新玩意。可真相呢？实测发现，工业界对界面的理解，粗糙得吓人。或者说，我们一直在假装界面已经被搞定了，其实根本绕不过去。
界面理论很丰满，工艺现实太骨感
聚合物基复合材料，说白了就是纤维跟树脂搭伙过日子。界面的活儿干不好，纤维再强也是摆设。理论上的理想界面长什么样？化学键合、机械锁结、浸润铺展，再来点梯度模量过渡……听着跟教科书似的。到了车间呢？一通操作猛如虎，一看界面全是赌。
我举个例子。玻纤增强环氧，大路货吧。按手册，纤维上浆剂要跟环氧基体匹配。可实际上，供应商给的纱线批次不同，上浆剂成分经常有波动。你问他们要TDS，他们遮遮掩掩，说这是商业机密。然后你就只能靠试——用层间剪切强度（ILSS）去反推。可ILSS试件做出来的数值，离散系数动辄10%往上，有时候20%都不稀奇。一个小样条的界面好坏，能代表整个构件吗？扯淡。
更别提复合材料加工里那些“玄学”步骤了。比如预浸料铺层，手册上说撕掉离型纸后要赶紧贴，免得吸潮。可实际铺层车间湿度经常超标，工人手上还出汗呢。你信不信，一根头发掉在层间，固化后那里的界面结合力能下降30%？我们有次用高清超声C扫追踪缺陷，发现莫名其妙的小亮点，后来挖开一看——是根睫毛。真的，不夸张。
检测手段：一堵墙，看不见也推不倒
界面好不好，你怎么知道？做切片？那是破坏性的。来点无损的：红外热像、激光剪切散斑、相控阵超声……问题是，这些间接方法对弱界面的检出率，简直像开盲盒。弱界面不是脱粘，它有那么点结合力，但模量过渡区失效了。你打超声，反射信号跟正常区域差别极小，信噪比一低就淹没在噪声里。我们做过对比试验，故意用半蜡型脱模剂污染模具，做出弱界面试板，然后请三个不同的检测团队来盲测。猜猜结果？漏检率高达40%。这还是实验室条件，风机叶片那么大，在百米高空中，你怎么检？
所以现实就是，界面质量基本靠工艺纪律硬扛。而工艺纪律这东西，在天朝制造业里，懂的都懂。赶工期的时候，打磨、清洗、烘干的工序能省就省，因为界面出问题得三五年后才看得见，那时候质保期早过了。说实话，这都不能叫技术问题，是人性问题。
产业化硬伤：从头到尾的死循环
有人会搬出各种界面改性技术：纳米粒子增韧、等离子体处理、接枝化碳纳米管……听着高大上，可一到成本核算全趴窝。等离子体处理线一上，每平米成本增加20块，哪个叶片厂愿意干？ 复合材料的悲哀就在于，它本该是高端定制，却被市场逼成了白菜价。风电、汽车、建筑补强，大家都在追求效率，一分钟恨不得出三个部件。谁有时间让你慢慢搞界面设计？
更要命的是，界面这东西还有很强的尺寸效应和时效性。小试件测得的数据，放大到真实结构上，压根不是线性关系。一个1米长的梁，界面疲劳寿命可能是100万次；同样的工艺做根50米的梁，可能不到30万次就裂了。为什么？因为大构件里缺陷概率、残余应力分布、环境渗透路径，全都变了。而我们现在连这方面的基础数据都拿不出来，全在用几十年前的老公式外推，死都不知道怎么死的。
所以，我有时候特别沮丧。人们整天喊着复合材料减重、成本、快速成型，却没人真正潜心去解决那个最基础的界面问题。就像盖楼不打地基，天天想着怎么贴金砖。再这么走下去，聚合物基复合材料的寿命可靠性，永远是个雷。迟早有一天，行业会为这种忽视付出大代价——其实已经在付了，只是没人大声说出来而已。
