吸波材料:那些实验室数据骗了你多少年?

上个月那个项目又黄了。暗室里测出来的吸波性能,到了外场直接打了三折。这事儿我见多了。不是因为工艺没做到位,而是——从根上,吸波这摊子事,理论模型和实践之间就隔着一道鸿沟。

说实话,刚入行那会儿我也迷信带宽。觉得能把-10dB带宽从2GHz拉到18GHz就是牛逼。后来被现实抽了一巴掌。飞机蒙皮上那层薄薄的涂层,厚度死磕在2mm以内,重量每增加一公斤都有人跟你急眼。你实验室拿石蜡基样品测出来的曲线,那叫一个漂亮——反射率-15dB@10GHz。可一刷到曲面上,固化温度差个5度,膜厚不均超过±0.05mm,曲线立马变脸。吸波这玩意儿,说白了就是阻抗匹配。但现场哪有完美界面?铆钉、接缝、油污…随便哪个因素都能让匹配泡汤。

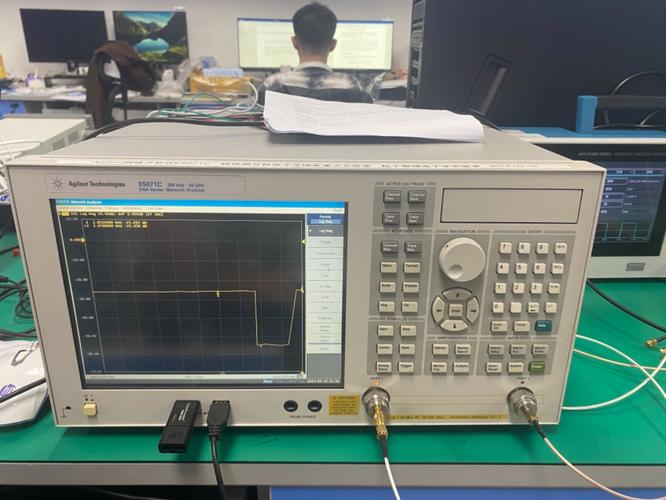

吸波材料矢量网络分析仪测试反射率
吸波材料矢量网络分析仪测试反射率

更逗的是,现在好多搞材料的,还在死磕磁损耗。恨不得把磁导率虚部做到天上去。可他们忘了——磁性填料密度大,环境一腐蚀,性能衰减得比谁都快。我见过一批货,盐雾96小时之后,吸收率直接从90%掉到40%。那玩意儿还叫吸波材料?

“带宽”是个坑,厚度才是硬道理

我做工艺15年,最烦听到的话就是“全频段覆盖”。可能吗?罗西基别尔传输线公式摆在那儿,厚度和带宽就是一对冤家。你想低频吸波?行,把厚度加上去。1GHz的波长300mm,¼波长匹配层就要75mm厚。飞机蒙皮给你75mm?做梦。于是就开始卷多层结构。发泡层、吸波层、匹配层…五层甚至七层叠起来,设计软件一仿真,哇,曲线完美。可实际贴合的时候,层间脱粘、孔隙率超标,驻波比一测,全完蛋。

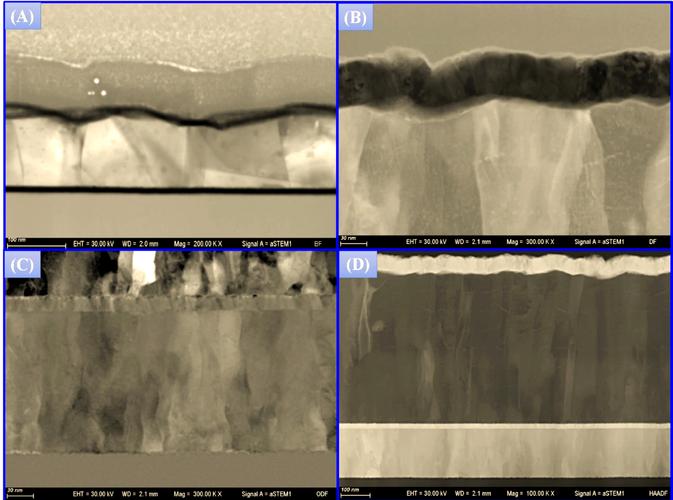

多层吸波结构截面显微镜照片
多层吸波结构截面显微镜照片

有次我测一个曲面样件,暗室里-20dB,装到机体上,雷达波从进气道拐个弯打过来,反射率飙升到-5dB。原因?边缘散射和行波效应。这些在平板测试里根本体现不出来。可现实装备哪个是平的?

工艺一致性:根本绕不开的硬伤

工艺一致性:根本绕不开的硬伤
工艺一致性:根本绕不开的硬伤

实验室里,你可以在恒温恒湿箱里慢慢固化。产线上呢?喷涂速度、环境温湿度、基材预处理…变量多如牛毛。我做过统计,同一批涂料,膜厚差异超过±30μm,吸收峰频偏能到500MHz以上。500MHz什么概念?X波段直接错开一个子波段。你说调配方?配方是调了,填料分散稍微差点,批次间介电常数就能差个0.5。0.5啊!对阻抗敏感的薄层来说,这就是灾难。

更恶心的是,有些验收标准还在用弓形法测反射率。样品尺寸300mm×300mm,中间裁出来一小块测,边缘效应全忽略。等你贴到10米见方的部件上,性能能一样?所以我一直说,暗室数据打个对折再看,才是真实水平。

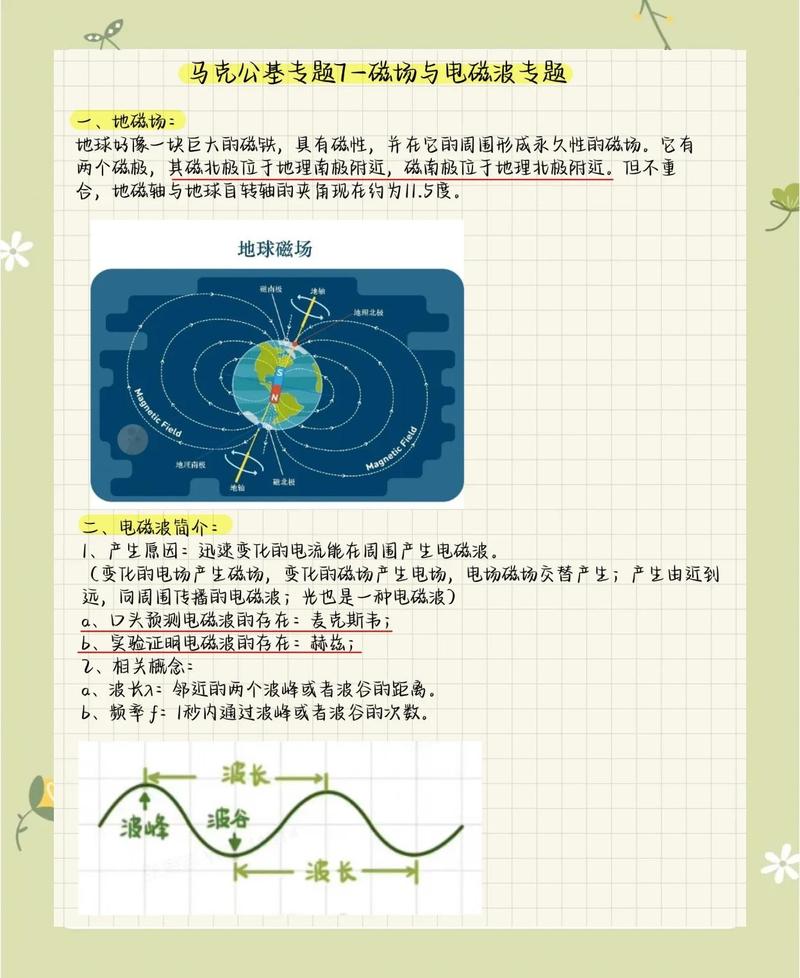

理论盲区:我们真的懂电磁波在真实界面上的行为吗?

理论盲区:我们真的懂电磁波在真实界面上的行为吗?
理论盲区:我们真的懂电磁波在真实界面上的行为吗?

现在的吸波设计,底层还是传输线理论和等效介质模型。可真实界面呢?粗糙度、氧化层、甚至灰尘,都会形成阻抗渐变区。那个渐变区的电磁参数怎么测?没人说得清。教科书里都是理想镜面。实际工程中,我见过因为基材喷砂粗糙度多了Ra 0.8μm,吸收率就掉了15%的案例。理论模型里,这玩意儿被简化成一个阶跃函数。能对才怪。

还有,多层结构里的界面极化。不同材料介电常数差异大的时候,界面电荷积累,产生额外的损耗——这本来是个可以利用的机制啊!可主流研究都盯着体损耗,界面效应没人深入。为什么?因为难建模,更难表征。发论文不讨好。

这就是现状。吸波材料,已经不是一个单纯的电磁场问题。它涉及表面科学、流变学、环境工程…可每个领域的人都在各自为战。搞理论的瞧不起搞工艺的,觉得就是“瞎试”。搞工艺的觉得理论都是纸上谈兵。最后,东西做不出来,就怪材料不行。其实,从配方到成品,中间的每道工序都可能导致性能崩塌。这才是吸波材料产业化最大的盲区。

别跟我扯什么未来。先把涂层的厚度公差控制在±10μm,再谈其他。做得到吗?
