上周拆解了一块循环了400来次的软包，锰酸锂/石墨体系。拆之前心里有数——这电池已经鼓胀得厉害，容量保持率不到80%。但切开看到极片的时候，还是忍不住骂了一句。正极涂层掉粉，隔膜发黄，一股电解液干涸后的甜腻味。这电池的标称寿命可是1000次，厂家宣传的工作温度上限标到了60℃。实际上，它只是在35℃环境下跑了400个循环，其中还有不少时间是待机。出问题的不是人们常说的“高温锰溶解”，是更深层的结构崩塌。说实话，做了15年材料，锰酸锂这材料，让人又爱又恨。
行业里一直有个误区——觉得锰酸锂的短板就是高温性能。于是拼命改性，掺铝、掺镁、包覆氧化铝、二氧化钛……各种能想到的金属氧化物往上堆。没错，改性后高温存储的容量保持率是好看些了，但循环呢？实测发现，45℃下1C循环，改性后的锰酸锂在200次之后，容量依然跳水。很多电池厂在材料认证时，只看到100次循环数据漂亮，就下了订单，等做成模组一跑寿命——傻眼了。
别只盯着高温，真正要命的是Jahn-Teller畸变

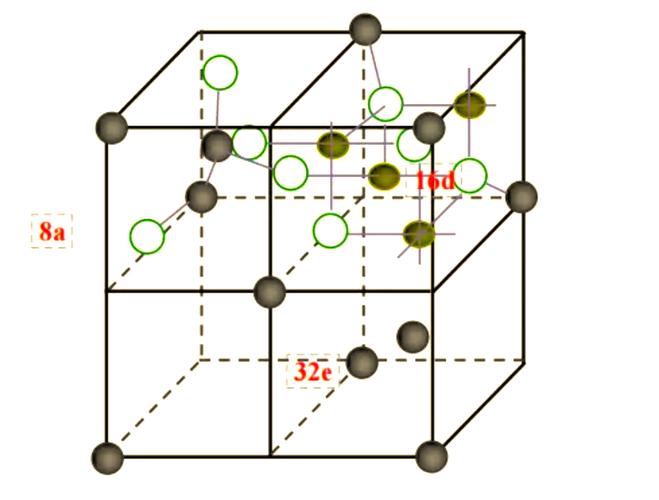

锰酸锂的晶体结构，尖晶石型，空间群Fd3m。听起来挺规整对吧？但一脱锂，Mn3+被氧化成Mn4+，问题就来了。Mn3+是个Jahn-Teller活性离子，它周围的氧八面体会发生畸变，从正八面体拉长成轴向伸长的八面体。充电时，Mn3+比例下降，畸变减少，晶格反而收缩；放电时，Mn3+增多，畸变又回来了、还带着不可逆的结构损伤。反复充放电，晶格就像被人来回揉捏，微观应力累积，颗粒开裂，最终极片掉粉、阻抗飙升。这根本不是靠掺杂那点铝镁能挡住的。说白了，就是这个材料的本征缺陷决定了，只要深度充放电，就必然会有结构退化。那些改性小打小闹，像是给癌症病人吃止痛药。
我在实验室用原位XRD看过锰酸锂的充放过程。充电到4.2V时，(400)峰位移动明显，峰宽窄化，说明晶格趋于均匀；一放电回来，峰位偏移滞回，峰宽变宽，表明晶格畸变的不均匀性在积累。这种“呼吸效应”积累到一定程度，材料就粉化了。数据上，全电池在3.0-4.2V区间循环400次后，极片上Mn元素的平均价态下降，大量Mn2+出现在电解液中。这不是因为酸性物质侵蚀——很多人先入为主——而是因为结构畸变导致表面Mn-O键断裂，直接溶出二价锰。所以高温只是个加速器，不是元凶。
改性手段都是治标不治本
现在市面上的锰酸锂，无非就是那几板斧：体相掺杂、表面包覆、形貌调控。体相掺杂里掺铝最普遍，提升工作电压，抑制Jahn-Teller畸变？理论上是这样。但掺铝量一上去，容量马上就往下掉。工业上常用的LiMn2-xAlxO4，x一般不超过0.1，就是因为容量的妥协不可接受。表面包覆呢？Al2O3包覆确实能减少酸蚀，还能物理隔离电解液。但循环久了，包覆层脱落怎么办？或者包覆层本身与基体的锂离子传输阻力大，导致极化增加？这些在实际电芯设计里都是绕不开的坑。更悲观的是，很多包覆工艺一致性差，一批料里总有几颗颗粒没包上，形成活性弱点，循环时就从那里开始崩。
还有形貌调控——单晶、类单晶、多孔微球……单晶锰酸锂确实能减少颗粒破裂，因为一次颗粒大，晶界少。但单晶的动力学差啊，倍率性能受限制，压实密度也上不去。国内有些厂家吹单晶锰酸锂做出5C循环，你去看看他们用的极片面密度和压实是多少？完全牺牲能量密度换来的。
回到原点：这个材料还值得押注吗
我不是要全盘否定锰酸锂。它在两轮车、电动工具、部分储能场景上仍有成本优势。但如果想在动力电池领域跟磷酸铁锂、三元正面竞争，根本绕不开结构退化的理论盲区。学术界发表的那些纳米化、梯度掺杂、复合包覆的论文，到了产线上，要么成本失控，要么批次稳定性一塌糊涂。毫不客气地说，近10年锰酸锂的产业进步，更多是工艺细节的优化，而不是实质性的突破。Jahn-Teller畸变这个根源不解决，寿命就永远是个概率事件——同一批电芯，有些跑800次，有些跑300次就鼓包，给系统集成带来巨大风险。
有人会说，可以混掺三元啊，做成复合材料。可是这么一混，成本优势还在吗？系统设计的复杂度又上去了。现在磷酸铁锂的能量密度在往上追，价格在往下探，留给锰酸锂的窗口期，其实已经不多了。现实就是这么残酷。
