第一次做就绕不开的铰接卡点

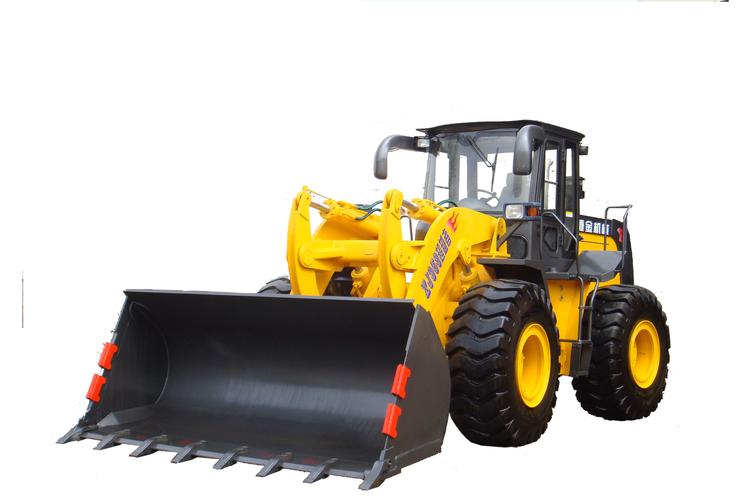

很多学生一开始觉得，装载机结构简单，不就是前后车架加动臂液压，拼起来就能用。对着三维模型库拖几个标准件，半天就能拉完整体模型，看起来效率高得不行。
真问到载荷，全露怯。我让算动臂举满、铲斗卡住大块石料的时候，销轴受到的冲击交变载荷，十个里九个算成静载。
说实话，这真不能全怪学生。课本里的例题永远给你额定载荷，不会跟你说工地里天天跑颠路，前后车架晃出来的额外载荷，是额定值的一倍还多。

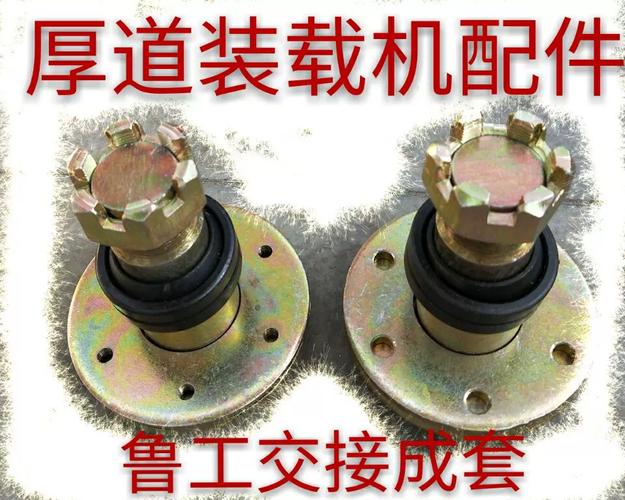

我每次上课都带那张旧销轴的磨损照片，你看，磨损永远集中在迎力的半圈，间隙不对啊。学生为了安装方便，把配合间隙留得特别大，跑不了半年，间隙磨成原来两倍，一晃动冲击翻三倍，直接进入恶性循环，不到一年就得换销轴。
很多人觉得这是小问题，其实这是整个装载机设计里最核心的受力卡点，整个车身的力矩都从这根销上过，错一点，全车的寿命都受影响。
改设计比画设计更重要
去年有个组，做5吨装载机的轻量化设计，上来就把销轴改成空心的，说能减重15%，听起来特别合理，符合现在的趋势对吧？一做有限元仿真，应力集中直接超过许用值三倍，把几个小伙子整懵了。
我没给答案，就让他们对着刚才那张磨损图想，空心销的刚度够不够？晃起来变形量比实心销大多少？他们回去算了一周，改成了阶梯变径实心销轴，只在非受力段车掉多余的材料，重量只减了8%，应力直接降到合格范围，寿命还比原来的实心销长了近20%。
设计哪有什么标准答案？就是不停做取舍。你要减重，就得牺牲一点刚度，要寿命就得牺牲一点加工便利性，要控制成本就得调整精度要求。学生最缺的就是这种取舍的意识，总想着找一个完美的最优解，其实工程里哪里有完美，只有最合适。
从教室到工地，差了一脑门的细节
前年带学生去矿区实习，跟着修理工换斗齿，老修理工蹲在地上抽烟，跟学生抱怨：“你们做设计的，就不能想想我们换斗齿有多麻烦？每次换得拆四个螺栓，拧半天，大热天的，耽误一小时就是少拉一车货。”
一群学生回来都沉默了。他们做设计的时候，全盯着铰接点强度、整车牵引力、燃油经济性，翻遍了论文找优化点，从来没抬头想想，天天用这个机器的人，到底遇到了什么麻烦。
后来有个组，就针对这个改了斗齿的固定结构，加了一个弹性定位销，换斗齿的时候只要拔了销，直接就能把旧斗齿敲下来，新的卡进去插上销就行，不用拆螺栓，整个过程五分钟都用不了，强度一点没降，成本只多了十几块钱。那个设计答辩的时候，全教室都鼓掌，不是因为有多复杂，是因为它真解决了问题。
不过话说回来，现在的学生习惯了网上找图纸找方案，很少愿意真去工地跑一天，看一眼机器怎么用，怎么修。装载机这种工程器械，所有的设计细节都是从几十年的工况里磨出来的，你不去摸一眼发烫的车架，不去看一眼磨损的销轴，不去听司机抱怨两句，你永远做不出好用的设计。
昨天刚毕业的一个学生给我发微信，说现在厂里改新型装载机的铰接结构，翻来覆去改那根销，改到第三次的时候，突然就想起我课堂上说的话，原来真不是我没事找事，这根销里，藏着整个装载机设计的底子。
