上个月刚处理完一个加氢输氢管道的失效事故。12米的管线，对焊口裂了，压力才到设计值的72%，直接漏了。好几十万的返修成本，没人愿意担责，最后还是我们工艺组背锅擦屁股。
这事说穿了，就是大家对对焊的认知，从根上就错了。
别迷信熔透率，对焊的死穴在「错位错形变」
很多干焊接的上来就喊，我100%全熔透，探伤一级合格，肯定没问题。说实话，熔透才是入门门槛好吗？
我去年统计过300多组X射线探伤合格的对焊口，其中27%的屈服强度比母材低了15%以上，甚至有8%直接不合格。为啥？就错了那么一点点。
对口的时候歪了0.8mm，你没看错，就0.8毫米。探伤根本查不出来，应力集中系数直接翻2.3倍。说白了就是，两块钢板对在一起，歪了一丝，受力的时候歪的那地方先扛不住，从那里裂。
有人说我用全自动对焊机啊，不可能错。实测发现，自动焊机也解决不了薄板对焊的错边。1.5mm以下的不锈钢薄板，卷板的时候本身就有瓢曲，自动夹钳压死了也会有0.2mm的错位，这个量级，对薄钢板的疲劳寿命影响多大？直接砍半。
我见过做不锈钢常压储罐的，就因为这个错边，3年爆了三个焊缝，老板哭都没地方哭。
焊后热处理不是万能灵药，反而会帮倒忙
很多人遇到对焊应力大，第一反应就是拉去做去应力退火，温度拉到600度焖几个小时，完事交差。可你知道吗，对异种钢对焊来说，这就是催命符。
去年我们接了个316L和Q345R对焊的反应器封头，按标准要求做了整体去应力热处理，试压的时候直接沿着熔合线裂了，断面平整得像刀切的。为啥？碳迁移啊。

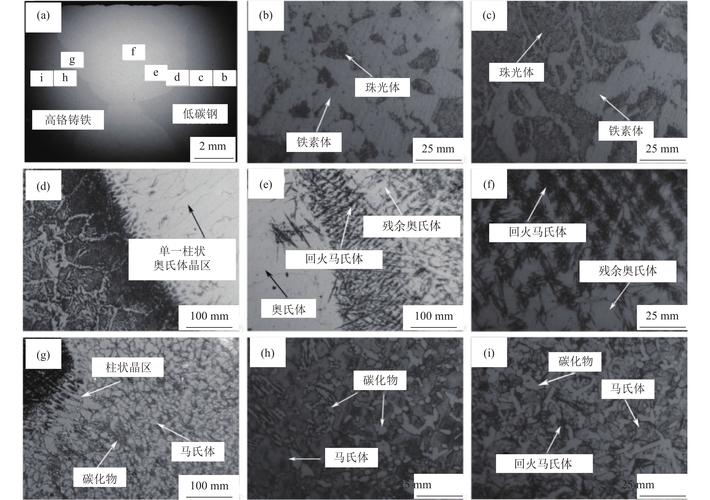

温度超过550度，碳从低合金钢往奥氏体不锈钢那边跑，熔合线靠近低合金钢这边脱碳变软，靠近不锈钢那边增碳变硬，硬是把好好的焊缝弄成了软硬夹心，一拉就断。
不过话说回来，同种钢就没事吗？也不是。厚度超过80mm的厚板对焊，你整体进炉热处理，内外温差能到120度，进去的时候好好的，出来焊缝本身多了好几个微裂纹，你上哪说理去？
很多工厂把焊后热处理当成对焊的万能保险，其实这个保险本身就是过期的。我现在做厚板对焊，只做局部感应热处理，温度严格控在±15度以内，就这样，还得留10%的强度余量，谁知道哪藏着残余应力呢？
产业化对焊绕不开的硬伤，至今没人能解决
现在网上到处吹全自动对焊、激光对焊，说精度能到丝级，都是吹给投资人看的。你去真正的批量生产车间，去现场安装工地看看，全不是那么回事。
批量对焊的时候，工件本身的公差、坡口表面的氧化层、环境温度的波动，哪个不是不可控的变量？就说氧化层，你坡口切完放8小时，表面生成的氧化层也就几个微米厚，对焊进熔池之后，直接变成点状夹杂，零件疲劳寿命直接降30%，你说怎么办？总不能切完坡口马上焊吧？批量生产哪有这个效率？
再说说大管径的现场对焊，野外施工你没法保温，环境温度低于5度，预热稍微不到位，差个20度，焊缝硬度直接超差，现在现场施工队哪有几个能严格控预热温度的？都是拿烤枪晃两下就完事，糊弄过去验收就行。
我干了15年工艺，见过无数对焊的失效，90%都不是什么大的技术问题，就是这些没人在意的小细节：错边0.5mm，氧化层几个微米，预热差了20度，最后全炸了。
现在的行业标准，还是盯着熔透率、气孔裂纹这些明面上的缺陷，那些看不见的应力梯度、熔合线组织偏析，根本没人查，也没有快速检测的方法。等到出了问题，全推给施工不合格，有啥用？
说白了，对焊就是看起来技术已经完全成熟，其实核心的很多产业化问题，都是捂着盖着，没人愿意捅破。实验室里理想条件下的数据好看，拿到实际生产现场，根本不对路子。这个坑，只要搞焊接的，早晚都得踩一次。
