2026-09-11 17:34:44 分类：材料工艺
去年给某新势力车企改电池壳密封焊缝，120米长的连续缝，试压30%漏。全行业之前都吹缝焊比激光焊稳定，屁，根本不是这么回事。
别盯着电流电压，间隙才是缝焊的鬼门关
很多新手工艺员上来就蹲在设备旁调滚盘压力，磨电流参数，熬几个大夜出问题还是出问题。实测发现只要工件贴合间隙超过0.12毫米，你给多大电流都焊不透——要么中间夹着氧化渣，要么表面看起来平整光滑，背面熔深只有设计要求的三分之一。
说个现场真事，上次那批漏液的电池壳，就是冲压公差卡了0.15mm，上游设计拍板说没问题，缝焊本身能吸收公差，结果批量翻船。
缝焊工件间隙超标漏点探伤图
说白了缝焊的本质就是两个铜滚轮压着工件，边走边断续放电熔接，间隙大了，大部分焊接热量都散到空气里去了，轮压再大也顶不住薄工件本身的回弹。尤其是1mm以下的冷轧薄板，回弹量随便就能干出0.08mm，加上冲压本身的公差，轻轻松松就超标。
很多人说我加大轮压不就行了？加大到30bar试试，薄工件直接被压变形，滚盘都能给你压出坑来，反而更漏。
连续长缝的热变形，没人敢说的隐形坑
做小样测试的时候啥事没有，各项参数全合格，一上自动化量产拉几米的连续长缝，直接歪给你看。我前年做过对比测试，300mm长的短缝和1200mm长的连续缝，最终翘曲变形量差了7倍，不信你自己去车间量。
滚盘走得越快，生产效率越高，热输入越集中，变形越夸张，有的电池壳焊完翘曲能到2mm每米，后续涂密封胶根本粘不平整，装机还是漏。走慢了呢？走慢了热输入太大，焊缝过烧，晶粒长大，脆得像饼干，装车过个颠簸路就裂了。

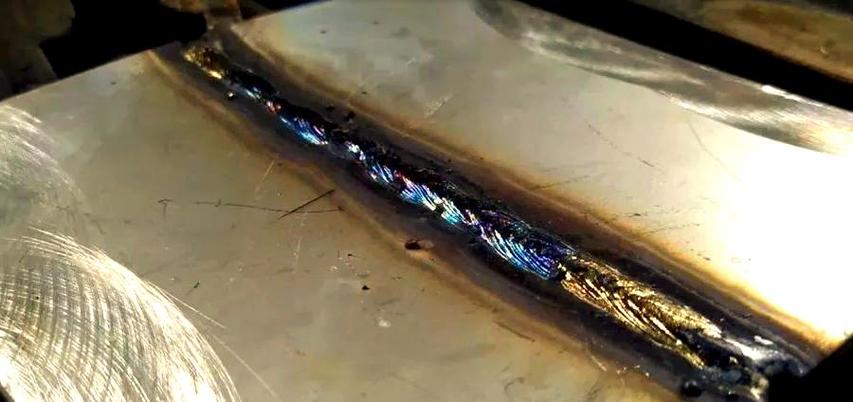

缝焊1米长薄板翘曲变形实物图
说实话现在的量产自动化线，很少有工厂愿意给缝焊加预反变形工装，一套工装几十万，还要随材料批次调参数，摊下来单位成本比激光焊接还高，本来选缝焊就是图便宜，犯不上。不过话说回来，预反变形也不是万能的，不同批次的钢材屈服强度波动个三四十MPa太正常了，上次宝钢发的一批冷轧板，屈服比之前标称高了42MPa，之前调好的预变形量直接作废，又废了两百多件成品，老板脸都绿了。
产业化绕不开的根本硬伤
产业化绕不开的根本硬伤
缝焊这个工艺发明快一百年了，所有人都觉得它技术成熟、成本低，拿来做密封焊缝稳得一批，实际上到今天，它有个问题根本绕不开。
没有靠谱的在线实时全检方法。
你说用超声波探伤？现在量产线缝焊速度普遍是每秒20到40毫米，连续一百多米的缝，超声探头跟不上走刀速度，漏检率能到15%以上，稍微小一点的微漏点根本扫不出来。做水压气密试验？只能测出已经贯通的漏点，测不到半熔透的隐缺陷，这种缺陷装车后，电解液慢慢腐蚀，用个两三年就漏，到时候就是批量召回。
现在新能源汽车要求电池壳保10年甚至15年寿命，缝焊的质量一致性根本达不到要求。说白了现在量产就是靠工艺参数卡，靠抽检测试赌概率，一千件里出五件漏，已经算优等水平了。
那些吹自适应缝焊的，说什么加电流闭环控制，能实时调整热输入，说白了都是骗项目经费的。间隙大了热量都散了，你把电流翻一倍又能怎么样？熔深还是达不到要求，该漏还是漏。
我干这行十五年，见过不下二十个项目，为了省成本选缝焊替代激光焊，最后出了问题整改，花的钱比直接上激光焊还多两倍。
缝焊不是不能用，只是别把它当万能的低成本方案，它最根本的盲区就是，至今没人能做到对每一个焊点的熔深做实时精准调控，整个工艺还是半经验半理论，拼的是工装和材料的稳定性，只要有一个环节波动，就会出批量问题。这个坎绕不开，吹得再天花乱坠也没用。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：缝焊：被过度神化的低成本工艺陷阱
文章链接：https://www.yqhljx.com/list_11/2680.html
