2026-09-13 01:05:50 分类：材料工艺
去年我蹲在苏北风电场的露天堆场，亲手敲开一批放了三个多月还没装机的碳纤维环氧叶片帽，敲开那层刷了胶衣的外蒙皮，玻纤芯层和外纤维层已经分层了。手一捻就成粉。
别被“比钢硬比铝轻”骗了，界面才是要命的命门
说白了聚合物基复合材料就是树脂当胶水，把高强度纤维粘起来，所有的性能，全靠纤维和树脂那层接触面撑着。
实测发现，同批次12K东丽碳纤维，树脂浸润合格的试样，拉伸强度能到5200MPa，要是内层纤维浸不透有空泡，强度直接掉40%。不是百分之几，是四成直接没了。
很多高校实验室出来的数据好看得吓人，那是因为试样都是手工做的，反复抽真空浸渗，每一根纤维都泡满了树脂。一到工厂量产，拉挤线速度开到1.2m每分钟，10cm厚的铺层，内层纤维永远浸不透，暗泡多到你对着超声波探伤仪头大。
说实话，我上次跟某985的教授掰扯这个，他说我不懂基础研究，给我甩了三篇顶刊SCI，我把我们厂这批失效的试样寄过去，他没声了。

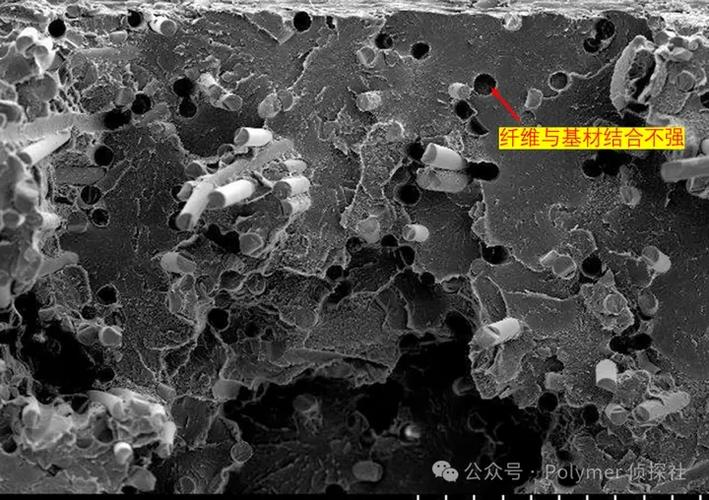

聚合物基复合材料碳纤维树脂界面扫描电镜图
市面上所有的改性，全都是围着纤维表面打转转，无非就是接个枝镀个层，改来改去，量产的时候还是看工人手稳不稳，看设备抽真空够不够狠。没有一套能稳定保证每一层每一根纤维都浸润合格的量产方案。这不是工艺问题，是材料体系天生带的，你改变不了。
不过话说回来，能把界面稳定控制住的，都锁在几家巨头的工艺手册里，不会放出来给你抄。
寿命测试，全行业心照不宣的数字陷阱
现在卖材料的，张嘴就是30年50年使用寿命，全是加速老化试验公式推出来的数字，你当真你就输了。
我们5年前在海南万宁做户外暴晒试验，同配方的玻纤增强聚丙烯汽车零部件试样，一年下来，弯曲强度直接掉了27%，比行业通用公式算出来的结果，多掉了整整15个百分点。
为什么？海边盐雾加紫外线，还有昼夜温差，树脂分子链断得比你实验室模拟的快太多。而且这个降解是从表面往芯层一点点钻，你外面看着光溜溜好好的，切开看里面已经脆得像干树皮了。
我见过不少做新能源汽车轻量化尾翼的厂商，拿几百小时氙灯试验数据就敢跟主机厂说保10年，结果车主开了6年，高速上尾翼裂了掉下来，全推给车主“使用环境恶劣”。这话不好听，但就是行业现状。标准都是自己定的，漏洞大得能跑卡车。

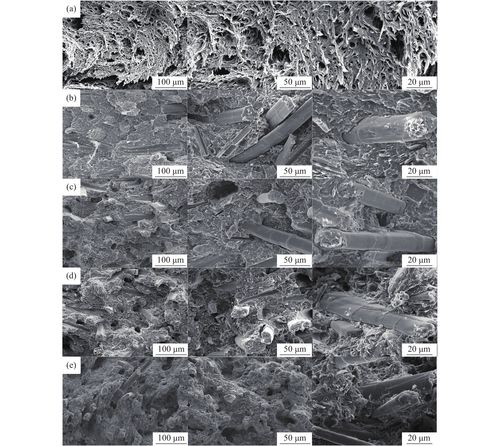

海南暴晒5年聚合物基复合材料失效试样剖面
别扯什么耐老化树脂，耐老化的树脂都脆，韧性好的树脂都耐不了老化，又是一个死循环。
那个绕不开的死结，全行业都在装瞎
那个绕不开的死结，全行业都在装瞎
现在最火的就是可回收聚合物基复合材料，全是做给资本看的PPT，真落地谁做谁亏。
热固性的，就是风电叶片、飞机结构件用的那种，废了之后碎都碎不匀，烧了有残炭，埋地一百年都不烂，现在所谓的回收就是打碎了当填料填公路，一吨处理费比卖填料的钱还贵。
热塑性的能熔融回收，实测，回收一次，纤维断了，强度掉15%到20%，回收三次，直接只能当廉价填料用，而且回收分拣清理的成本，比做新料还贵。谁会做赔本买卖？说白了就是挂个可回收的名头拿政策补贴罢了。
还有翘曲变形的问题，你做高精度的结构件，要求变形量控制在0.5mm以内，生产出来合格，放仓库半年，温变一变，它自己就翘了，一翘就是1mm多，根本没法用。你加填料抑制变形，加的太多强度就掉，加的不够还是翘，鱼和熊掌你哪个都拿不到。
我干了这行15年，见过太多拿着PPT拿融资的项目，也亲手收拾过不少“实验室性能达标”量产就跪的烂摊子。聚合物基复合材料好用不假，在很多地方确实替代不了金属，但别吹得太离谱。什么全能未来材料，都是骗钱的名头。那些捂着藏着的硬伤，早摆到台面上解决，比什么都强。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：聚合物基复合材料：被神化的高性能材料，藏着产业化绕不开的死结
文章链接：https://www.yqhljx.com/list_11/2745.html
