去年给某新势力车企做电池下托盘的改性试样，号称添加了5%纳米蒙脱土强度提升40%的样件，-40℃冲击试验，刚落锤就裂成了两半。碎得很彻底。
说实话，我当时一点都不意外。干这行15年，这种场面见太多了。所有人都在说纳米颗粒能补强增韧，能做导电，能做隔热，一到量产就全露馅。
你以为的纳米增强，其实是纳米「添乱」
纳米颗粒为什么强？说白了就是粒径小，比表面积大，能钉住基体的裂纹扩展。前提是，你能把它均匀分散开，不能团聚。

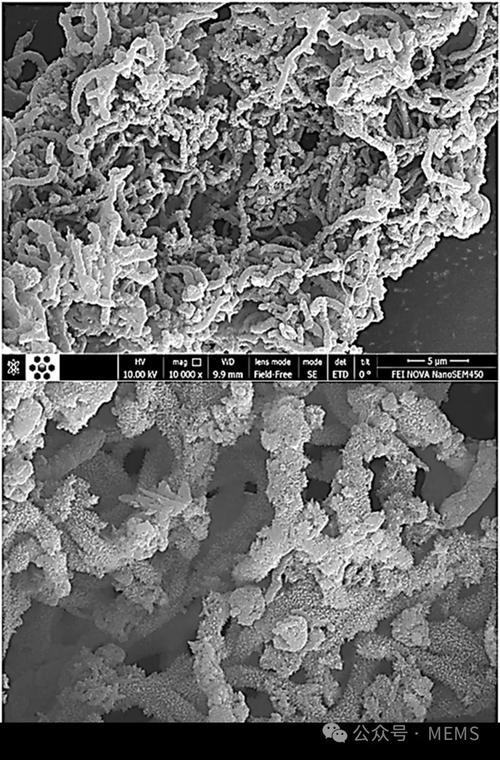

实测发现，哪怕是0.5wt%的碳纳米管，用普通工业双螺杆混料，100个团聚块里有70个尺寸超过2微米。这个尺寸刚好是应力集中的临界点，外界一受力，裂纹直接从团聚块这里开始扩散。不加纳米颗粒，说不定强度还高点。
那些顶刊上数据漂亮得吓人的试样，哪个不是实验室里超声分散三四个小时，再模压压出个指甲盖大的样品？你工业量产一天出10吨料，谁给你一个个超声？成本直接翻十倍，卖给谁去？
不过话说回来，不是没人做分散。什么偶联剂改性，什么原位聚合，都试过。你把分散问题解决了，纳米颗粒本身的性能又没了。接枝改性接多了，表面官能团把纳米颗粒本身的特性全盖住，加了跟没加一样。
界面才是命门，全行业都在装糊涂
纳米复合材料的性能，9成看界面结合力。这话我敢说，没人反对吧？但现在所有的理论，全都是假设纳米颗粒均匀分布、界面结合完美，全是理想状态。
前年我和大连化物所的朋友做纳米二氧化硅增强环氧树脂，同样的原料同样的工艺，不同批次做出来的界面剪切强度，误差能到40%。为什么？工业化量产的纳米二氧化硅，表面羟基分布根本不可能均匀，这一批颗粒表面多几个羟基，下一批就少几个，你接枝率根本控不住。
我见过很多专家写论文，张口就是界面调控，闭口就是层间自组装，真让他去工厂调三批料，数据能差得他自己都不敢写进去。说白了，现在连界面的实际状态都测不准，谈什么调控？
很多厂家做产品，就是往基体里掺点最便宜的纳米碳酸钙，就敢叫纳米复合材料，性能涨个5%就敢吹提升30%，终端客户稀里糊涂买单，出了问题就说是客户使用不当。
三个绕不开的硬伤，一个都没解决
第一个就是成本。想用分散好的高品质碳纳米管，一吨十几万，做高端航空件还能凑活用，做普通汽车部件、建材，谁用得起？哪怕是改性过的纳米碳酸钙，都比普通碳酸钙贵三倍，性能提升不到20%，终端客户根本不买单，涨出来的成本卖不出去。
第二个是回收。现在双碳卡得严，你做的材料必须能回收对吧？纳米复合材料第一次加工就容易团聚，回收再破碎混炼一次，团聚率直接翻一倍，性能掉25%都是少的，根本没法二次利用。现在很多做纳米复合材料的厂家，根本不敢提回收的事，一提就露馅。
第三个是标准。到现在为止，全球都没有一套针对工业化纳米复合材料的分散度检测标准。你说你加了1%的纳米颗粒，分散率达到95%，谁来证明？第三方检测只能测最终的力学性能，根本没法批量测纳米颗粒的实际分散状态，说白了就是厂家自己说啥就是啥，劣币驱逐良币，真做产品的干不过卖概念的。
我不是说纳米复合材料没用，实验室里做研发当然要搞。但别拿着概念吹产业化，骗补贴骗投资。根上的问题不解决，所有的大批量应用都是空中楼阁。
