2026-09-13 15:46:38 分类：材料工艺
去年下半年我收了一个烂摊子，某新势力动力电池项目，中试线做出来的包，1000次循环后23%发生了鼓包，差点热失控。甲方一开始咬定是电解液腐蚀了隔膜，换了三种电解液都没用。拆开看，新膜啥事没有，循环完的膜，闭孔特性全歪了。坑真的深。你盯着的参数，全是厂商想让你看的
现在卖隔膜的，开口就是孔隙率多少，透气度多少，拉伸强度多少。这些指标没错，但都是给新手看的。说白了，只要舍得砸料，这些参数谁都能做合格。真正要命的，是循环老化后的闭孔温度稳定性。
很多人不知道，隔膜的核心作用，不是光分开正负极，是出事的时候给你把门关上——温度上来，PE材质熔化堵住孔，切断电流，阻止热失控。对吧？
现在标称120℃闭孔的湿法PE隔膜，新膜测出来基本都达标。你测过循环1000次之后的闭孔温度吗？我测过。那次失效分析里，那款标称120℃闭孔的市售主流隔膜，循环1000次之后，闭孔温度降到了108℃。啥概念？快充的时候，电芯内部温度很容易冲到110℃以上，相当于你刚跑了几千公里，安全门自己提前关上了，内阻直接跳升三倍，不鼓包才怪。

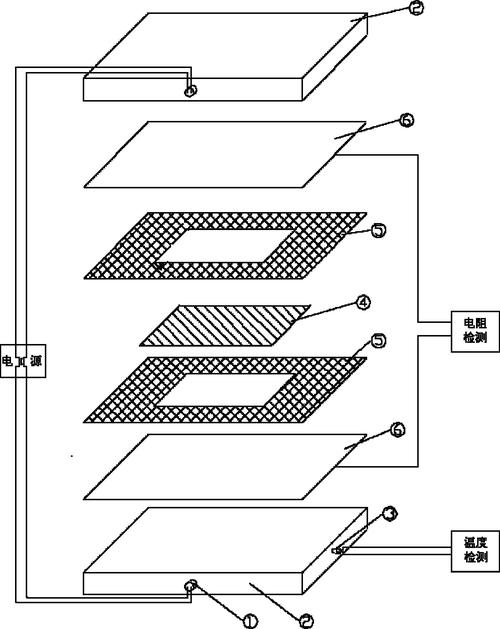

动力电池隔膜热闭孔失效显微图
更扯的是，很多厂商测闭孔温度，用的是慢升温速率，1℃每分钟往上升，测出来的数据好看。实际电芯里热失控升温速率是多少？每分钟几十度啊。实测发现，升温速率快10倍，闭孔温度能差8-10℃，这个坑，谁都不会写在产品手册上。陶瓷涂覆的营销水分，比你想的大
现在市面上但凡说自己是高端隔膜的，都会加一层陶瓷涂覆，张口就是提升热稳定性，没错吧？我不否认陶瓷涂覆确实能提升隔膜的高温尺寸稳定性，但这里的坑，十个甲方八个踩。
去年给某储能项目做配套，他们选了一款12μm湿法PE涂3μm氧化铝的隔膜，报价比不涂的贵40%，一开始说安全性能拉满，结果循环300次之后，高温放电容量掉了28%。拆开来做电镜，你猜怎么着？粘结剂选的不对，电解液长期浸泡下，粘结剂溶胀，三分之一的陶瓷颗粒直接掉了，堵在孔隙里，透气度直接降了一半。
说实话，现在很多厂商做涂覆，就是堆概念，粘结剂含量要么加太多堵孔，要么加太少粘不住。我见过最离谱的，一款标称5%氧化铝涂覆的隔膜，刮下来称重，实际只有2.1%，剩下的都是粘结剂，这不就是骗钱吗？

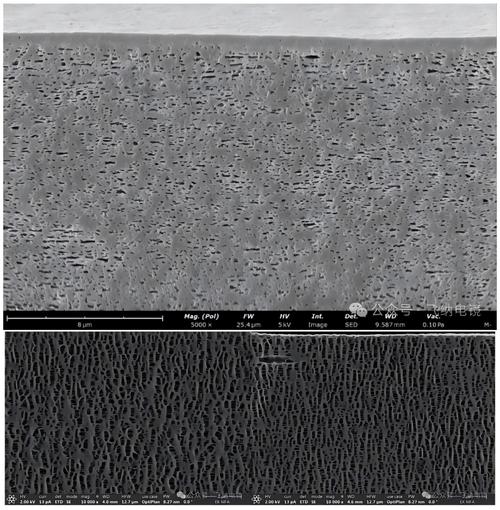

锂离子电池隔膜陶瓷涂层脱落电镜图
不过话说回来，就算陶瓷涂覆做好了，又能怎么样？陶瓷层本身是硬的，隔膜卷绕的时候，转角位置反复受力，很容易开裂，这个问题到现在都没有完美解决，对吧？很多企业测试的时候只测平整的新膜，不测卷绕成型后的涂层完整性，做出来的电池，循环个几百次就出问题，找谁去？根本绕不开的硬伤，没人敢公开戳破
根本绕不开的硬伤，没人敢公开戳破
现在整个隔膜行业的发展方向，就是越做越薄。从原来的20μm做到16μm，再做到12μm，现在9μm，甚至7μm都量产了。为啥？因为薄了，相同体积的电芯就能塞更多活性物质，能量密度就上去了，就能讲故事推产品。薄了也省原材料，成本就能降，厂商都开心，下游也满意。
但是薄带来的核心问题，没人愿意公开说。薄了之后，热关闭的温度窗口就窄了。原来16μm的膜，闭孔到破膜之间有15℃的窗口，足够给BMS反应时间，留足了安全冗余。现在9μm的膜，这个窗口直接缩到6℃以内，等于刚闭孔，紧接着就破膜，安全冗余基本被挤没了。
更要命的是，现在所有的行业标准，都是测新膜的性能，没人要求测循环老化之后的性能。你买的隔膜，合格证上的所有参数，都是刚生产出来的时候测的，循环几百上千次之后，性能变成啥样，没人管，也没人查。说白了，这就是行业潜规则。
大家都盯着能量密度和成本，把最核心的安全余量给挤没了。搞新概念的不少，吹下一代技术的很多，但是当下量产的隔膜，这个硬伤就是绕不开。你说我太极端？那你去拆几组循环上千次的退役电池，自己测测闭孔温度，就知道我说的对不对。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：隔膜材料：90%的失效，都不是你以为的原因
文章链接：https://www.yqhljx.com/list_11/2775.html
