2026-09-13 16:15:59 分类：材料工艺
去年在佛山南海的加氢测试站蹲点，三台120kW的燃料电池堆跑耐久性，刚满1800小时，其中一片膜直接透氢短路，整堆衰减直接干到37%，当场拉闸报废。拆开来一看，膜的迎氢面已经布满了针孔大的裂纹，都是透氢后烧出来的。
大家都吹离子电导率，没人提透氢的隐形坑

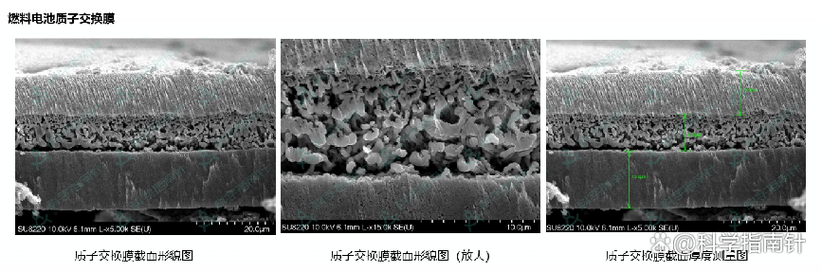

质子交换膜透氢失效剖面显微镜图
说实话，现在圈内的宣传套路我都看腻了。动不动就拿离子电导率说事儿，这个做到0.12 S/cm，那个做到0.14 S/cm，好像数值越高就越厉害。可国标对车规级膜的要求才0.08 S/cm，你堆那么高磺酸基团干什么？说白了就是为了拿好看数据发论文，骗融资。
实测发现，磺酸基团加多了，膜的吸水率直接翻番，热膨胀率能干到25%以上，燃料电池启停一次，温度湿度变一次，膜就胀缩一次，千次循环下来，没裂纹才见鬼。
更坑的是，为了降低膜电阻，大家都在往薄了做，国内量产膜现在大多做到15-18微米，对标戈尔的10微米膜，可你敢不敢真把10微米拿出来装车？我去年测过某国产头部厂送样的12微米试验膜，80℃100%相对湿度下，氢气渗透系数直接干到3.2×10^-9 mol/(m·s·Pa)，比15微米膜足足高了40%。
透过去的氢气直接跑到阴极，不仅浪费燃料，还会和氧气反应生热，把催化剂烧蚀，把膜钻出更多孔，恶性循环。不出半年，整堆直接报废。这个事儿，谁在发布会上提过？
降解的锅，别全甩给羟基自由基，结构天生带缺陷
燃料电池质子交换膜衰减表面扫描电镜图
现在业内聊膜衰减，张口就是羟基自由基攻击端基，所以大家都往膜里掺自由基清除剂，什么二氧化铈纳米颗粒，什么功能性碳管，一顿操作猛如虎，寿命确实能提个20%左右。
可谁告诉你，问题出在端基？我跟武大的课题组泡了三年加速老化箱，把全氟磺酸膜的端基羧酸处理到色谱检测不出来，跑两千小时，该断链还是断链，该衰减还是衰减。说白了，全氟碳链本身，在强酸性、80℃以上、高湿度的环境里，本来就不是稳定的。端基只是掉的第一个，主链照样会断。
掺清除剂更搞笑，加了铈之后，离子电导率直接掉15%，成本涨了三成，用了一千小时之后，纳米颗粒会慢慢往晶界迁移，聚成团，直接把膜撑出微孔，反而提前坏了。你说图什么？
非氟膜更扯，大家说非氟成本低，环境友好，可磺化聚芳醚那类，八十度运行都撑不过五百小时，磺酸基团直接掉，电导率拦腰斩，也就做做小型电池骗骗经费，装车就是做梦。
量产的死结：良率和成本，根本绕不开的硬坎
量产的死结：良率和成本，根本绕不开的硬坎
说回最现实的事儿，现在国内能稳定出车规级质子交换膜的厂子，一只手数得过来，良率能做到70%就敢开发布会吹国产突破了，人家戈尔的量产线，良率稳定在95%以上。
差在哪里？不是配方不对，是成型工艺的细节没人啃。流延成膜那一步，15微米的膜，要求厚度公差±0.5微米，国内大多数量产线做出来公差能到±2微米，整卷膜切下来，三分之一都不合格。厚一微米，电阻涨5%，薄一微米，透氢风险翻一倍。一片膜不合格，整堆60多片膜直接废，成本能不高吗？
再说原材料，全氟磺酸膜的核心单体全氟丙基乙烯基醚，国内卖八十多万一吨，进口也要四十多万，一吨成品膜光原材料成本就上百万，摊到一台乘用车的膜，成本要两千多块，戈尔大规模量产下来才不到一千，你拿什么跟人拼？
很多人说我们突破了技术，可突破的是实验室里的技术，不是量产线上的技术。做出来一片两片性能好看的膜不难，难的是连续生产几千米，每一片都合格，成本还能打平对手。
我干这行十五年，见多了一出来就喊吊打国外的样品，一到量产就拉稀。质子交换膜现在的问题，从来不是没有新结构新材料，是大家都绕开了真问题。透氢控制不了，降解解决不了，良率上不去，成本下不来，这些硬坎没人愿意沉下心花五六年啃，都想着搞个大新闻拿融资圈地。
你数据再好看，也变不成路上跑的燃料电池车。就这么回事。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：质子交换膜：别吹技术突破，量产卡壳的硬伤没人说
文章链接：https://www.yqhljx.com/list_11/2776.html
