去年在东莞给一家做导热膜的厂子做技术整改，他们花三百万上的还原氧化石墨烯生产线，做出来的成品导热率比原料氧化石墨烯还低15%。技术总监蹲在车间门口抽烟，说照着顶刊的参数做的，怎么就出问题了。
还原根本不是把氧全脱掉
很多人做了一辈子，脑子里还是那个认知：还原氧化石墨烯，就是把氧化石墨烯上的羟基、环氧基全脱干净，变回完美的单层石墨烯。说白了就是扯。
实测发现，哪怕你用1200℃高温氢气氛烧足8小时，碳氧比最多也就做到12:1。完美石墨烯的碳氧比是多少？趋近于无穷大，懂这个差距吧？普通工业化常用的水热还原，碳氧比也就4:1到6:1顶天了，剩下的氧全卡在位错里面，你烧到碳化都掉不下来。
实验室发论文最喜欢拿薄层样品说事，测个方块电阻降了两个数量级，就大喊还原成功性能优异。那是因为你做的样品就三五层，面积也就一个邮票大，拿到吨级生产，氧化程度不均匀带来的还原差异，杂质残留带来的性能衰减，分分钟教你做人。
主流还原工艺，全是拆东墙补西墙
说实话，现在产业化能用的还原方法就那几种，没有一个是完美的。
最早用的水合肼还原，氧脱得干净，残留少吗？不对，残留的氨基氮离子牢牢钉在片层上，你做超级电容器电极，循环三次容量掉20%，我亲手测的数据，错不了。现在环保查得严，水合肼早就不让大规模用了，换成抗坏血酸、葡萄糖这类绿色还原剂，氧脱不干净，碳氧比最多做到7:1，导电率直接砍一半，想要性能达标就得加更多填料，成本涨得没边。

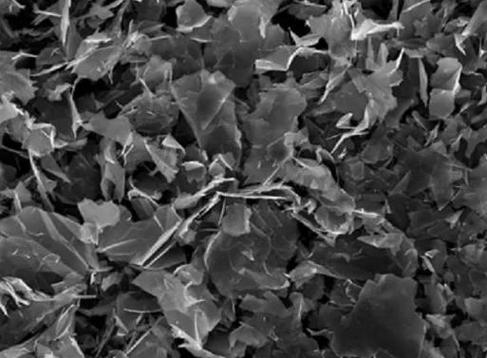

热还原呢？听起来简单，把氧化石墨烯粉体扔进去烧就行，适合大规模做。但是1000℃烧完，你去电镜下看，石墨烯片层全皱成了纸团，本来平整的片层做导热膜能搭出连续热通路，皱了之后到处都是空隙，热通路全断，实测导热率比平整未完全还原的样品低一半还多。
最近两年炒得火的电化学还原、光还原，也就实验室做做小样品，做个指甲盖大的样品性能好得离谱，放大到十公斤级，电极表面的电流密度差三倍，边缘还原过度都碎了，中心还没还原透，一批出来十个点性能波动能差四倍，你说怎么给下游供货？
没人敢公开说的硬伤
还原氧化石墨烯搞产业化，绕不开的那个根本问题，就是还原均匀性，从实验室到吨级，从来没人真正解决过。
氧化石墨烯本身就是氧化程度不均匀的东西，Hummers法做出来的粉体，表层氧化程度高，片层堆在一起的内层氧化程度低，大颗粒氧化少，小颗粒氧化多，你不管用什么还原方法，都是表层先还原，内层慢半拍。我上个月给一家粉体厂测样，一吨还原好的产品，随机抽十个不同位置的样，碳氧比从3:1到11:1都有，差了快三倍。做导电塑料，加进去之后有的地方导电有的地方不导，你只能多加料，本来还原氧化石墨烯就比普通导电炭黑贵十倍，一加料成本直接超过下游的承受极限，谁用得起？
还有第二个坑，还原后的氧化石墨烯表面能太高，极易团聚。你刚还原完分散开，粒径确实是几百纳米，放一个月再测，全团聚成几个微米的大颗粒，性能直接掉三分之一。很多厂家卖产品给你测性能，都是刚分散好的新制样品，你拿回去存半个月再用，就是完全另一回事，亏了都没地方说理去。
不过话说回来，现在行业里到处都是炒概念的，拿着实验室微克级样品的性能数据，吹能替代铜箔、能做超级电池、能做航天散热，我干了15年，见过至少二十个拿了融资的项目死在量产这一步，不是实验室性能不行，是根本做不出稳定一致的批量产品。
这个硬伤就是硬伤，藏不住。现在所有的工艺全都是在性能、成本、环保之间拆东墙补西墙，没有一个能碰得了还原均匀性这个根问题。不把吨级还原的均匀度稳定在偏差10%以内，谈产业化都是扯淡。
