2026-09-14 01:50:46 分类：材料工艺
干工艺这行15年，见过太多新材料炒作，碳纤维是最邪乎的一个。
去年在山东某风场拆回来的半片碳纤维叶片，运行满3年，迎风面弦长位置裂了27公分。剥开预浸料层，里面能看到明显的碳纤维分层。树脂根本没把丝粘住。
这不是小厂的劣质货，用的还是国内头部企业量产的T700级碳纤维，设计寿命写的20年。3年就废了，你敢信？
别吹减重，先看看失效速度
现在全行业都在吹碳纤维减重，比钢轻四分之三，强度是钢的好几倍，贴在哪哪就是高科技。
说实话，那都是实验室里理想试样的性能，拿到工业现场跑两年，一半以上都要出问题。
我经手过的失效案例，十分之九不是强度不够，是结合出问题。碳纤维本身强度够，可是它得跟树脂粘在一起才能受力对吧？原丝杂质多，表面不均匀，上浆的时候，有的地方厚有的地方薄，粘合力差出一倍都不稀奇。
风场叶片天天受交变载荷，吹得晃来晃去，差的地方慢慢就开了，分层了，裂了。从外面看好好的，里面早就空了，等你发现的时候，整个叶片都废了，换一片上百万，够买十吨普通玻璃钢了。
风电叶片碳纤维分层损伤实拍
实测发现，哪怕是合格的国产碳纤维，做大型构件的失效概率，比日本东丽的同级别产品高7倍以上。不是什么配方错了，就是一致性差。
说白了就是，你抽一百根丝出来，每一根都不一样，做出来的东西自然全看运气。
国产T700真的达标了？那是你测的方法不对
现在随便找个国产碳纤维厂家，都说自己能做T700、T800，性能对标进口。那是你被他的测试方法骗了。
他拿单根丝测强度，选一百根好的算平均值，当然能看。我去年带团队抽了三个国内主流厂家的量产T700原丝，每批随机抽1000根测单丝强度，算下来最高强度和最低强度差了420MPa。什么概念？
相当于同一块碳纤维叶片，有的地方能扛10吨力，有的地方5吨就断。批量生产全靠抽检蒙混，刚好抽到好的就过关，抽到差的就返工，大部件不可能全切开检测，埋进去就是定时炸弹。
现在都在吹大丝束低成本，12K改50K改100K，丝越做越粗，产量越做越大，成本降下来了，一致性也差到没边了。100K大丝束里面，断丝、毛丝能占到2%以上，这些断丝就是应力集中点，不出两年肯定裂。

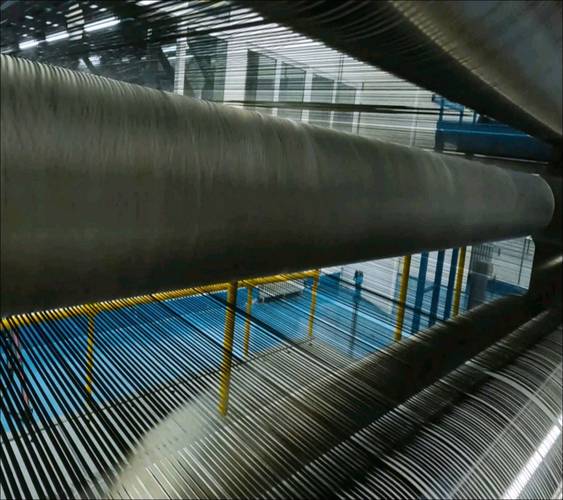

国产碳纤维原丝纺丝生产现场
不过话说回来，人家也不想这样。做原丝的聚合釜，分子量控制差个几千，纺丝温度差个1度，出来的丝强度就差一大截。日本东丽做了几十年，能把分子量波动控制在200以内，国内现在最好的厂，波动最少1500，怎么比？
产业化绕不开的死结，没人敢说破
产业化绕不开的死结，没人敢说破
现在资本扎堆进碳纤维，动不动就是十万吨产业园，新闻通稿吹得震天响，一问核心的原丝一致性控制，全跟你打太极。
大家都去做低要求的市场，比如风电叶片衬板、体育用品球拍，这些地方要求低，哪怕一致性差一点，凑合用也没问题，赚了钱再说。真正要高可靠性的地方，比如航空航天结构件、新能源汽车底盘结构件，没人敢用国产碳纤维批量装机。不是不想支持国产，是真不敢出问题。
这个死结是什么？是基础工艺的积累，不是砸钱买设备扩产能就能绕过去的。你买最好的进口纺丝机，也学不到人家控制分子量、控制表面缺陷的门道，这些都是几十年一点点试出来的，写在工艺手册里都没用，得工人三班倒磨十几年才能摸准脾气。
还有碳纤维和树脂的界面结合，现在学术界一堆论文，这个改性那个涂层，说的头头是道，放到工业化生产里，你能把每一根丝的上浆层厚度误差控制在10纳米以内吗？现在国内最好的量产线，误差最少30纳米，这就是硬伤，堆再多钱也解决不了，急不来。
我见过不少新能源车企，为了蹭碳纤维的热度，车顶上做一块碳纤维机舱盖，成本涨了十几万，重量减了十几公斤，卖车的时候好吹，真出事故碰撞一下，碳纤维直接碎成渣，换一块要八万，车主哭都没地方哭。
碳纤维是好东西，没错。但是现在被炒得太厉害了，好像只要沾碳纤维就是高科技，就能涨股价拿补贴。一堆低水平产能堆出来，核心问题还是摆在那，谁也绕不开。少吹点赶超，多磨磨工艺，比什么都强。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：碳纤维：被炒成“新材料之王”，藏着产业化绕不开的死结
文章链接：https://www.yqhljx.com/list_11/2796.html
