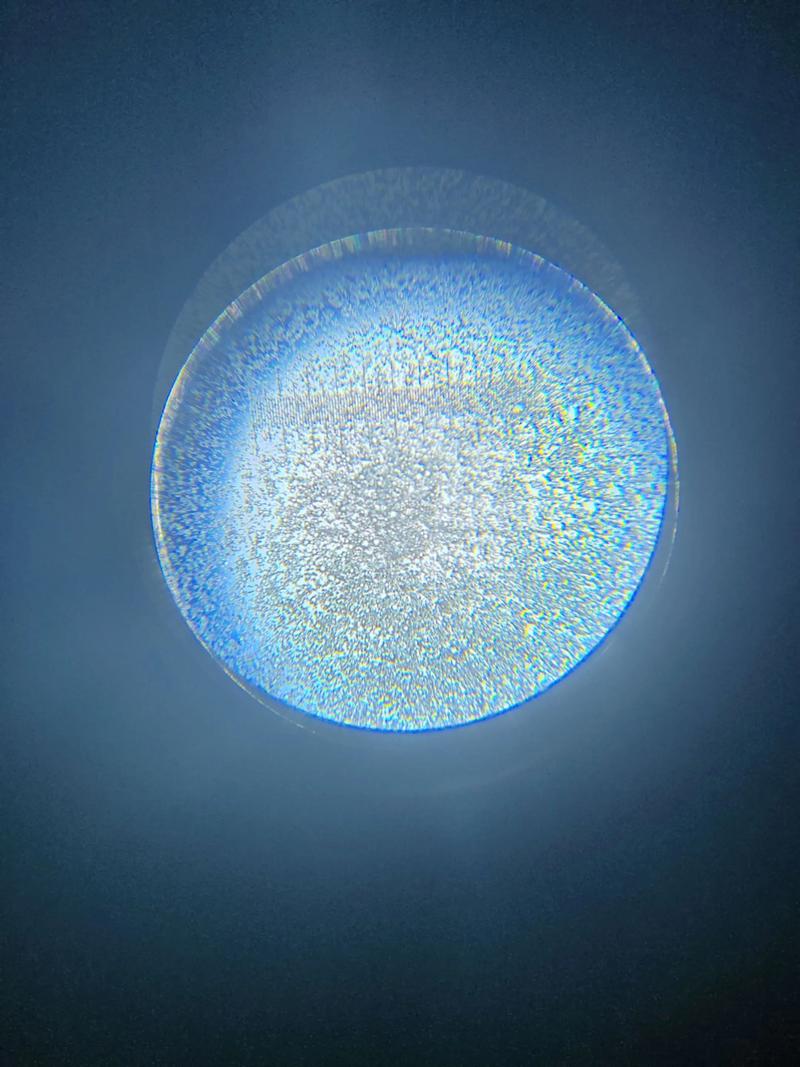

去年接了个烂摊子。某省份高速交警大队长直接电话追过来，劈头盖脸就骂——才铺了半年的热熔标线，雨夜反光几乎归零，出了两起追尾。我到现场一看，路面标线像被啃过似的，玻璃微珠露出来的部分全是碎渣。取样回实验室，显微镜底下清楚得很：珠子不是磨掉的，是嵌进去的时候就裂了。施工队那帮人还嘴硬，说严格按照厂家给的参数抛撒。我差点没把记录仪拍到他们脸上——撒珠温度低了12℃，滚轮压上去的时候，环氧早就硬了。珠子是浮在面上，不是嵌进去的。你跟我说这叫严格？
我搞了十五年路面材料，跟玻璃微珠打交道最久。说实话，这玩意儿被行业吹得太离谱了。手册上写折射率1.9+，成圆率≥85%，实验报告漂亮得像艺术品。可是一上路呢？重载轧两个月，粉尘一糊，什么逆反射系数直接腰斩。再下两场酸雨？完蛋，表面玻璃成分开始析钠，微裂纹比蜘蛛网还密。这就是现实。
很多人不信邪，觉得进口的实心珠会好。我拆过日本某牌子的库存款，五年陈化数据摆在那儿——成圆率没降多少，可粘结剂界面的老化比珠子本身还快。说白了，珠子没坏，底下树脂先黄变、脆化，把珠子崩飞了。这属于系统性问题，你单换珠子有啥用？
高折射率？泡水里全露馅
手册上最唬人的就是折射率。Nd≥1.93听着确实够亮，可那是在空气介质里测的。你试试在湿膜状态测一下？雨后标线表面有层水膜，折射率直接从1.9跌到等效1.2左右，因为光在玻璃-水-玻璃三层之间全反射的条件破了。这就是为什么小雨一飘，标线就跟瞎了一样。有些厂家开始推疏水涂层珠，我测过三期配方，发现疏水层撑不了三个月机械磨损，最后还不如普通珠子多撒点。费那劲干嘛？
更气人的是粒径分布。国标要求通过80目筛的残留多少，可实际施工时，大珠小珠混在一起，大颗粒容易沉降到树脂底部，小颗粒飘在表面。结果就是表面一层微小珠子，反光角度刁钻得要死，远光灯打上去才勉强看到。夜间行车谁给你开远光？近光一照，基本吃光。
撒珠工艺就是场豪赌
我见过最离谱的施工队，拿着簸箕在热熔釜追上走。前面刚刮涂完，后面一颗颗往上扬——均匀度全靠手感。你信不信？同一条标线，左半幅逆反射读数280，右半幅直接掉到80。复检的时候真想骂人。这活不是手工业啊！温度、风、喷撒压力和行进速度，四个变量耦合在一起，厂家的工艺指导书上根本没提风速补偿。夏天顶着烈日干，树脂冷却窗口只有12到15秒，超过一秒，珠子就嵌不深，出来像麻子脸。
即使用了机械撒珠机，调压也是门玄学。压高了吧，珠子高速撞击树脂反弹起来；压低了，撒不均匀聚集成堆。最惨的是那种双组分冷塑标线，活性稀释剂挥发性强，珠子下沉过程就被蒸汽顶歪。到头来，你们实验室的理想值，在工地上就是个纸面富贵。
成本的糊涂帐，根本经不起细算
甲方都喜欢问：用玻璃微珠能省多少钱？刚开始我也这么算——每平米多投几毛钱珠子，标线寿命延长两年，维护费省下一大笔。可跑了十几年数据才发现这是笔烂账。一来，珠子性能衰减是非线性的。前半年亮度掉得慢，之后断崖式下跌。二来，重载道路的磨损远超预估，珠子和树脂一起被磨掉，根本坚持不到所谓的“有效寿命周期”。更别提频繁封路重新施划造成的堵车成本和事故风险折现。
真正省钱的，反而是那类忽略玻璃微珠的方案？不是。我的观点可能偏激，但值得听一下：对于日均流量超过5万辆且货车占比超40%的高速路段，把所有投入玻璃微珠的钱省下来，换成加深标线槽口+更大颗粒的陶瓷珠复合结构，长期性价比会甩开玻璃珠两条街。当然，这话挡了不少人的财路，我也就在这儿念叨念叨。
现实里，产业最大的硬伤是缺乏跨环境加速老化模型。实验室氙灯老化测出的都是慢刀子割肉，而紫外线、冻融、柴油渗透、机械剪切四者耦合的破坏效应，至今没有一个公认公式能预测。结果就是每个项目都在赌命，失效了才知道疼。厂家只会说“你们选型不当”，从来不承认材料体系本身有盲区。这块理论盲区不解决，玻璃微珠在标线上的应用永远是一半光明一半深渊。
