干了十五年材料工艺，最怕听人说“空心微球简单”——真想带他们去车间看废料堆。有个活生生的例子：去年帮一个厂子调产线，他们不信邪，按文献上的最佳温度固化，结果整批全漂了，粒径直接从标称 50μm 涨到 150μm 以上。我说这玩意儿是活的，你信么？
一、一场价值 200 万的惨痛教训

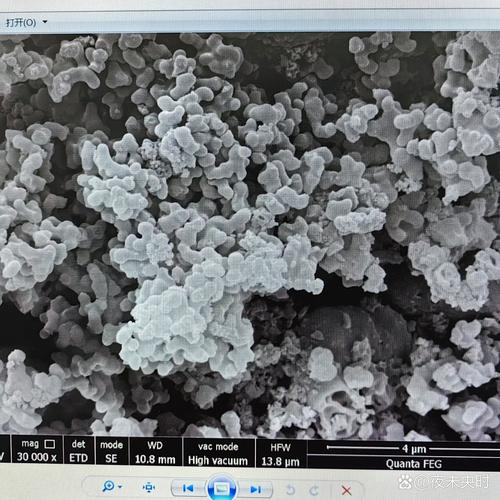

那是 2018 年，给一家航空涂料供应商做微球载体。需求很明确：真密度低于 0.4g/cm³，耐压要过 500psi。我们照着教科书，苯乙烯加 DVB 交联，悬浮聚合，一切看着挺美。直到干燥工序——喷雾干燥，进口温度 180℃，出口 90℃。结果？成品电镜下看，十球九裂，直接报废俩批次。200 万打水漂。老板脸都绿了。后来我们偷偷改了工艺：不用常规热风，改用低温高湿气流，40℃、相对湿度 60%，缓慢脱水，裂壳问题立马消停。你说那些文献上咋写的？都只谈参数范围，不提环境温湿度的细微影响。哼，纸上谈兵。
空洞率这事儿，也是一个巨坑。早期我们追求完美，想做到 98% 中空，结果强度拉胯。后来学乖了，实用型微球，空洞率 85%-92% 最靠谱。多出的那点壁厚，关键时刻能保命。
二、所谓的“粒径均一”，根本是皇帝的新衣

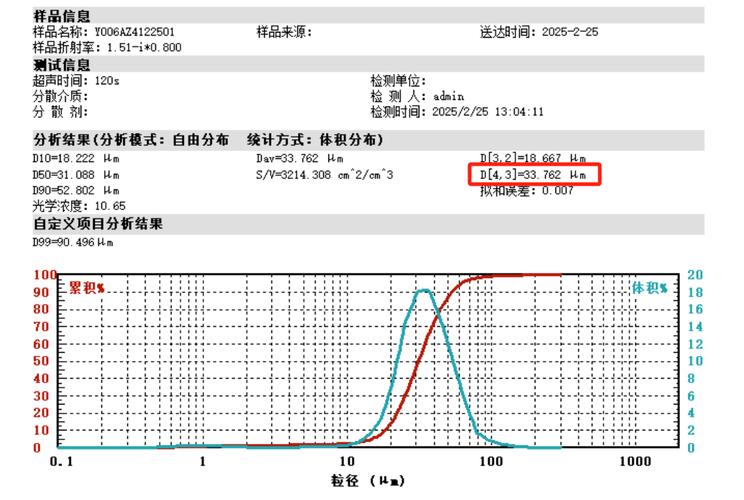

学术界最爱标榜自己做出“单分散微球”，跨度系数 Span＜0.5。我呸。实验室里小烧瓶搅拌，或许能撞大运得个窄分布。放大到 500L 反应釜试试？搅拌死区、温度梯度、单体局部过浓度——这些魔鬼细节，没有一个论文会老老实实交代。我们实测发现，哪怕用上精密微流控，产量一上来，液滴融合和二次成核不可避免。最后都得靠筛分。更打脸的是：客户要求 D90/D10＜1.3，可实际应用场景——比如用于胶粘剂空心化——其实宽分布反而能堆叠得密实，降低传导。工艺端死磕单分散，累死累活，到头来性能不一定讨好，你说冤不冤？
有个日本客户来审厂，盯着我们 200 目的筛网看了十分钟，蹦出一句：“孔眼不准吧？”——得，又是个懂行的。不锈钢网用久了，孔径会磨损变大，我们每个月都得用标准玻璃微球校验一次，不然批次间 D50 漂移能吓死人。
三、架桥剂：魔鬼就藏在几毫升里
真想把这事刻脑门上：交联密度不是越高越好！新手总误以为多加点 DVB 能提升强度——大错特错。过量交联，脆得像薯片。我们曾经为了赶抢修订单，把 DVB 比例从 8% 直提到 15%，耐压确实从 300psi 飙到 450psi，可落地摔一下全碎。后来摸索出一个土法子：主交联剂 DVB 占 6-10%，再复配 1-2% 的长链柔性交联剂，比如 PEG 二丙烯酸酯，断裂延长率肉眼可见提高。可惜这些经验没处儿发表，全是自个儿钱包换的。
另外，存放超过三个月的微球，千万别用！表面亲油基团会氧化，导致在树脂体系中难分散，结团。我们吃过亏，往环氧里面掺，搅了半天全是小疙瘩，最后全部回烘返工。
四、烘干：被轻视的最后一厘米
有个反直觉的发现：微球残留水分超过 0.5% 不一定坏事。尤其用在水泥基材料里头时，那点水能帮着降低界面张力，提高润湿性。可绝大多数标准却要求水分低于 0.2%，一刀切。我们做过对比，同样配比，水分 0.3% 的微球，在砂浆中的粘结强度比 0.1% 高 15%。为啥？因为太干的球体表面带静电，吸附一团气膜，浆料压根儿不亲。这些底层物理，理论模型解释不了，纯属野路子认知。
经常有新入行的抱怨：“做出来好好的，怎么一往涂料里加就浮得厉害？” 我一听就明白：他没预润湿。必须先用溶剂或者一部分基料把微球浸润成浆状，再投入大批料，绝对次序不能乱。这就像煮饺子，开水下锅还是凉水下锅——懂的自然懂。
五、劝你一句：别太信理论，盯着盲区活
搞了这么久，我越来越觉得，空心微球工艺核心的扯淡之处在于：大家都假装粒径分布是可知可控的，然后基于这个假设去算填充因子、流变学、应力传递……可笑。实际生产里，每一罐出来都是一坨黑箱，粒径分布的形状千奇百怪，有时是双峰，有时拖个长尾巴，这直接导致产品服役性能的波动远超过理论预测。可哪本教材提过？哪个教授敢说？没人。你可以说我偏激，但我就是不服——如果不去正视这种本质上的分布混沌，搞再多“工艺优化”也是碰运气。微球这个行当，真正赚钱的，不是那些实验室里花好稻好的玩家，是能在混沌中抓到规律、把废品率压到 5% 以下的猛人。没有捷径，只有死磕。
