应力分析:算出了安全系数3.2,怎么还断了?

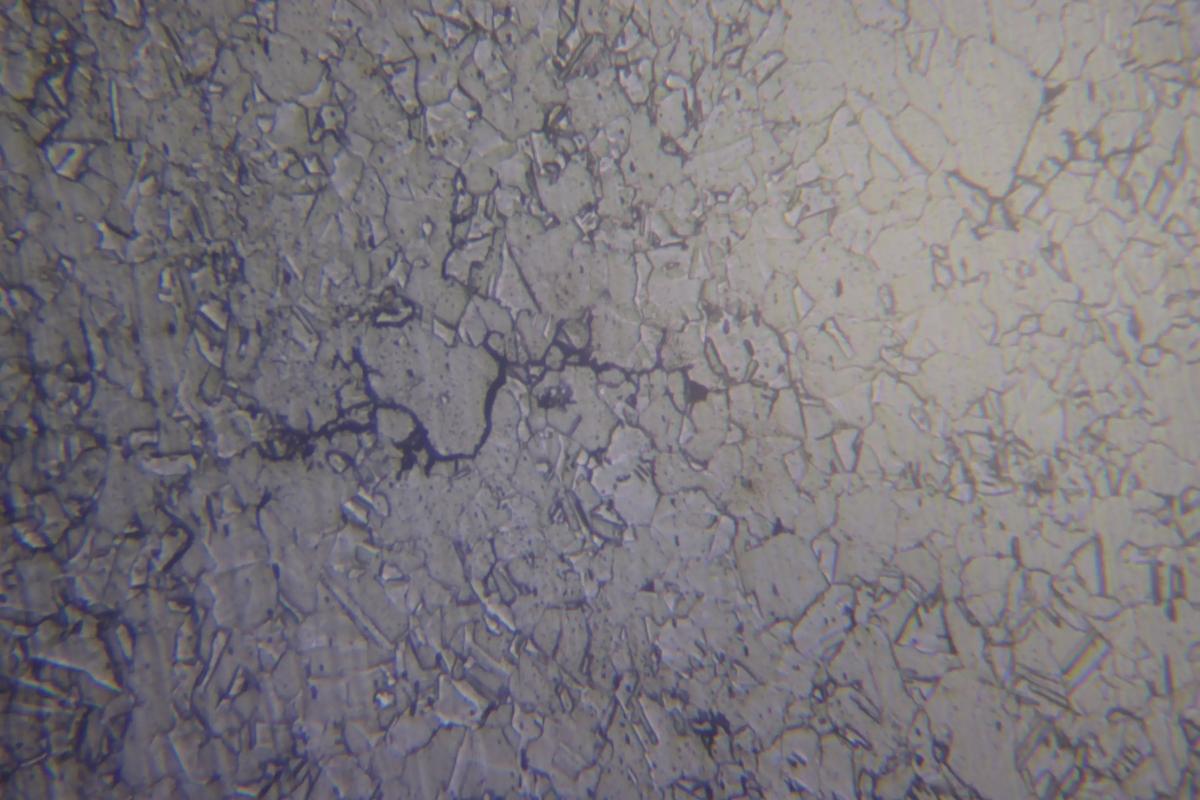

去年夏天那档子事,现在想起来后背还发凉。公司接了个风电增速箱的活儿,齿轮轴材料18CrNiMo7-6,设计寿命20年。我带着团队做了全套应力分析——从系统级到子模型,网格无关性验证一遍又一遍。安全系数3.2。报告递给德国客户,人家竖大拇指。结果呢?装机55天,第三台机组转速刚过1600rpm,啪,轴断了。塔筒里的人吓个半死,我们脸都白了。 断口拿回来做电镜,典型的沿晶+穿晶混合断裂,晶界上布满鸡爪纹。EDS一打,氯离子。这下全明白了——沿海环境,润滑剂里微量的水,应力腐蚀。可你翻遍我们的分析报告,有一行提到过应力腐蚀门槛吗?半个字没有。因为FEA根本不管你是氢脆还是腐蚀,它只认得那几排华丽丽的Von Mises云图。
齿轮轴沿晶断口扫描电镜照片 应力腐蚀裂纹
齿轮轴沿晶断口扫描电镜照片 应力腐蚀裂纹

为什么FEA算得越精确,你死得越惨?

说白了就是,传统结构应力分析这事儿,从根上就建立在“材料是均质连续体”这个假得不能再假的假设上。我们实测过一根轴上三点取样,屈服强度能差出80MPa——同一炉号,同一锻比。可模型里你输入啥?要么手册上的典型值,要么供方给的出厂检验数据。那玩意儿只能骗骗自己。更有意思的是,残余应力这个鬼,大多数分析直接设置成零。现实呢?淬火后表面压应力层,机加工又给切掉一块,内部拉应力反倒露出来了。我敢说,90%的疲劳失效,起裂点都跟残余拉应力有关,而图纸上的安全系数算到了1.5以上。 你可能会问,为什么不上实测?问得好。贴应变片?行,静态加载测几个点没问题。可你要真想摸清一个结构在全工况下的应力状态,光应变片就得贴上百个,还得考虑温度补偿、电缆串扰。更别提有些死角根本贴不上。我们试过在行星架的齿根贴片,贴了三次失败三次——空间太小,引线一碰就断。最后拿激光散斑干涉勉强读了些数据,跟FEA结果一比,最大误差27%。注意,这不是在比较谁的网格更细,而是边界条件压根儿就没弄对。轴承刚度假定,接触条件假定,螺栓预紧力假定……每个假定都美其名曰“工程近似”,叠加起来就是个黑洞。

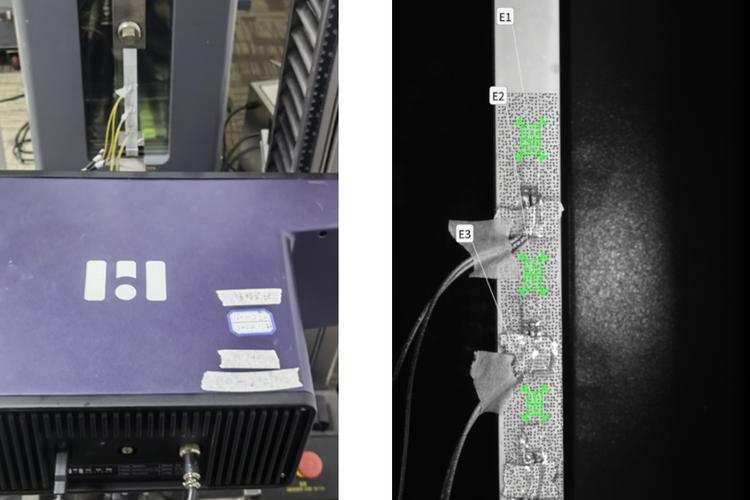

工程现场应变片贴片 齿轮齿根空间受限
工程现场应变片贴片 齿轮齿根空间受限

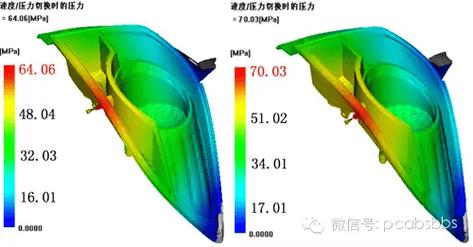

残余应力——分析软件假装没看见的灰犀牛

残余应力——分析软件假装没看见的灰犀牛
残余应力——分析软件假装没看见的灰犀牛
我现在的脾气,只要涉及关键件,残余应力必须上手段。盲孔法、X射线、轮廓法,能用哪个用哪个。上次给一个液压缸筒做失效分析,设计压力35MPa,静态爆破80MPa都不该有事,结果45MPa就涨缸了。你猜怎么着?内壁镀铬后没及时除氢,厚厚一层拉应力,峰值达到材料屈服强度的70%。这些在应力分析报告里是零。所以我经常跟年轻工程师讲,不会测残余应力,就别碰什么高周疲劳分析,那纯粹是在赌命。 问题是,测了就准了么?也没那么简单。盲孔法对操作员手法极度依赖,钻头稍微钝一点,数据能飘出300MPa。我们有一次为了一根曲轴,三拨人来测,得到三个迥异的应力场,最后只能取包络。更可笑的是,有些软件号称能模拟热处理残余应力,你信吗?输入的热边界条件、奥氏体化参数,哪个不是从文献里淘来的经验值?算出来一张花花绿绿的图,评审会上挺唬人,一到台架试验就露馅。

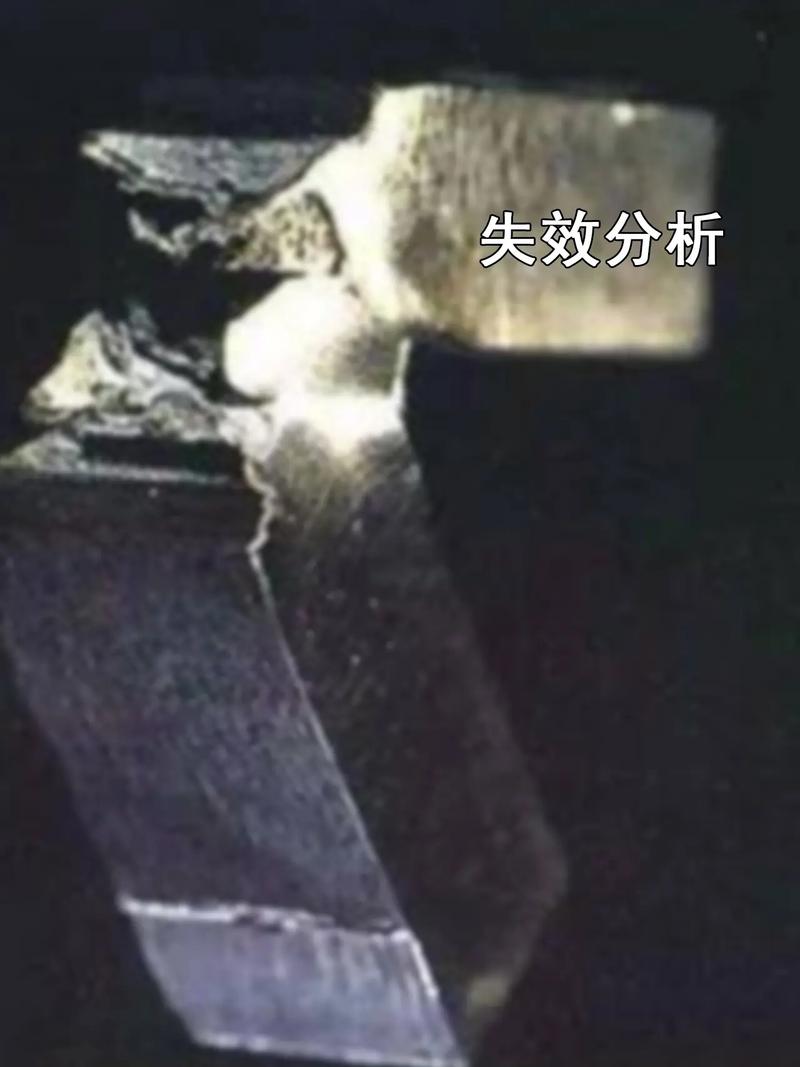

别把失效分析当逆向算命,应力分析缺的不只是数据

别把失效分析当逆向算命,应力分析缺的不只是数据
别把失效分析当逆向算命,应力分析缺的不只是数据
很多企业搞应力分析,其实是在刻舟求剑。图纸定了,载荷条件定了,材料属性一输,跑个线性静力学,出个报告,OK,过。至于服役中会发生什么——微动磨损、偶然过载、腐蚀疲劳——对不起,不在分析范围内。我见过最离谱的一个案例,某减速机壳体开裂,FEA结果应力才120MPa,远低于铸铁的疲劳极限。后来切片才发现,石墨形态根本不是设计手册上那种均匀A型,而是厚片状C型,疲劳强度打对折都不止。这种现象你让软件怎么预测?它连金相图都不认识。 说到底,产业化应用里最大的硬伤是分析链条的断裂:懂力学的坐在电脑前,搞工艺的在车间,做材料的窝在实验室,三方讲着不同的语言。你让他算焊接残余应力,他连焊缝的熔深都不问,给个双椭球热源就开练。出来的结果跟实测差了一个银河系。我强烈建议,每个做应力分析的人,至少得亲手磨过金相、拉断几十根试棒、处理过几次真实的失效。否则,你出的报告就是一张精致的迷惑外行的色块图。别等到炸机了才想起我说的这些,那时候可是要背责任的。
