去年那个活儿，我到现在想起来还牙痒痒。
客户拿来一块深冲钢板，冲裂率飙到17%。厂长急得跳脚，张嘴就是“做个织构分析看看”。好吧，取样、磨样、电解抛光，折腾两天，EBSD一扫，{111}织构强度4.2，不算差啊。按教科书那套逻辑，深冲性能应该杠杠的。可裂还是裂。后来怎么着？切了截面看显微组织，晶界上密密麻麻的渗碳体——其实跟织构半毛钱关系没有。
说实话，这种事儿我碰过不下十次。织构分析，在太多人手里变成了一个安慰剂。测一下，画个极图，哦，{111}强，好；{100}弱，不错。然后呢？工艺该怎么调还怎么调，裂了怪材料，不裂算运气。
那个让我彻底怀疑织构分析的案例

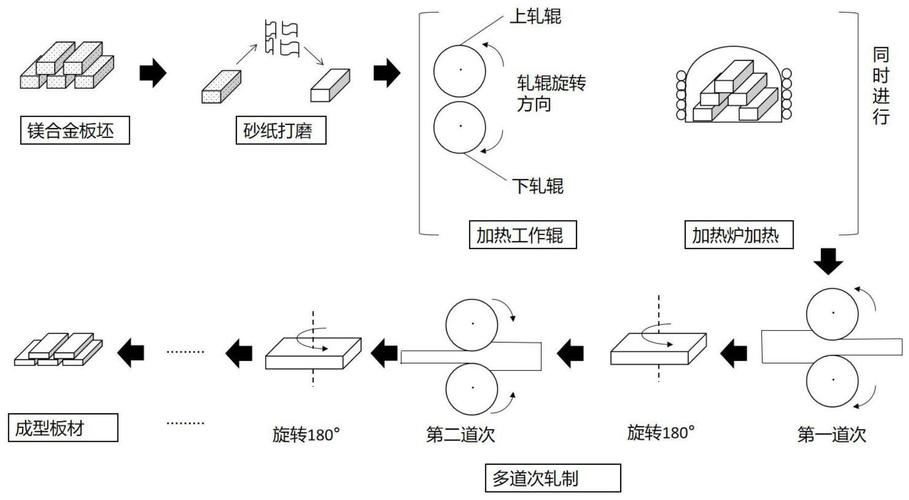

这事过去快十年了。当时我在一条连退线跟班，产品是汽车外板。冲压车间反馈说翼子板局部起皱，位置固定，每批次都有那么两件。我取了起皱区和正常区，做EBSD。你猜怎么着？两个区域的宏观织构——就是统计了几千个晶粒的那种——几乎一样。r值都是1.8左右，△r也不大。
我对着数据发了一下午呆。后来干脆把试样再减薄，做TEM，专看起皱那个位置的表层，大概5微米深。这下露馅了：那层的织构是旋转立方偏{112}<110>，而且晶粒尺寸只有体内的一半。就这么薄薄一层，剪切变形导致的，估计是热轧时氧化皮没清干净，冷轧时表层走得慢。可就这个几微米的东西，让整块板子的成形性打了对折。
我汗都下来了。EBSD？扫的是十几微米深度的信号，那层异常织构早被平均掉了。我们天天拿着宏观织构的数据指点江山，可真正搞破坏的，往往是你连看都没看到的地方。
EBSD那点事：我们到底测的是什么？
别误会，我不是要一棍子打死织构分析。但咱们得把账算清楚。
EBSD这几年便宜了，好多厂里都配上了，连刚毕业的硕士都能上去点两下。接上能谱，同步做微区成分，花里胡哨一整套。可谁能保证每一步操作都不掉链子？就说样品制备吧。常用的电解抛光，磷离子吸附搞出来的非晶层能到5纳米，对纳米晶材料的织构影响大到离谱。机械抛光呢？表面残余应力能让菊池花样糊成一片，标定率从95%直接掉到60%。我们还碰到过更奇葩的——操作员为了赶进度，拿擦镜纸抹两下就去喷碳，结果衍射花样里全是C峰，标定出来一堆假象，还乐呵呵地说“织构很随机”。
再说标定本身。Hough变换那套算法，对低对称性相、严重畸变的晶格，误标率实测能超过15%。我自己用纯铝试样验证过，同一个区域扫三遍，织构组分含量波动在2%~8%之间。这还没算上我们人为的分辨率选择——步长选大了，小晶粒直接被忽略，选小了，扫个3平方毫米得大半天，样品漂移能偏出一两个微米去。更不要提数据库里晶格参数本身那零点几纳米的误差。
你跟我说“{111}<112>铜型织构体积分数28.5%”。可这个数字后面，藏了多少“没测准”和“测不到”？
别拿统计平均当金科玉律
我见过最可笑的一个报告：某博士分析某铝合金板材的制耳率，洋洋洒洒列了七八种再结晶织构的比例，精确到小数点后一位。然后建议：调整中间退火温度，让Cube织构占比增加3.5%以降低制耳率。结果呢？工艺试了三轮，制耳率纹丝不动。为什么？因为博士在现场压根没注意那批料的实际热轧压下分配和道次间隙时间，终轧温度也没控好——这些根本改变不了Cube的体积分数，但能把Cube的分布从均匀弄成带状，或者让S织构在第二相周围优先形核。这些信息，整体织构分析根本给不了。
说白了就是，我们习惯性地把晶体取向看成一种属性标量：这儿有20%的Cube，那儿有15%的Goss。可真实材料里，取向是有空间分布的，有梯度的，有团簇的。一个5微米大小的Goss晶粒扎在β-fiber中间，劈裂作用远强于一团均匀分散的Goss。而统计平均法，把这些关键的空间信息全抹平了，最后成了一个孤零零的百分比。
还有个更深层的问题——变形织构和再结晶织构，很多时候我们测的是再结晶完了的状态，可真正影响成形性能的，往往是变形路径留下的“记忆{:”}织构。这个记忆，用常规EBSD根本打捞不上来，除非你用原位加热拉伸，或者高分辨背散射电子衍射去抠亚晶里的微小取向差。可谁在实际生产里这么干？时间呢，成本呢，人员呢？
说到底，织构分析在车间里的真实价值
我承认，我离不开织构分析。比如在做无取向硅钢时，盯着{100}织构的演变，确实能快速判断热轧工艺合不合理。又比如钛合金板材的保载疲劳开裂，测一下基面织构的偏转角度，能帮设计避开危险方向。但这些场景都太窄了。
更多的时候，织构分析被当成万能胶。冲压裂了——看织构；焊接偏折——看织构；热处理变形——看织构。仿佛晶粒取向能解释一切。可咱们静下心想一想：同一牌号的板子，织构组分差个5%，成形极限曲线能差出10%去。这时候你盯着那几度的取向差，还不如去查查洁净度、表面粗糙度，甚至润滑剂的涂覆量——后者对摩擦力的影响可能超过织构的作用。
最大的无奈在于，织构测量本身就是一个“盲人摸象”的游戏。X射线法测的是宏观统计，穿透深度几十微米，反射法更是只抓表层信息。中子衍射倒是深，但设备门槛高到离谱。EBSD看似面面俱到，实际上扫描区域撑死几个平方毫米，还必须选在抛光的“好位置”。谁家板子全长几十米，宽两米，你取三个1cm²的样，然后把结论推到整卷、整批。这种统计学上的荒谬，我们自己心里没点数吗？
所以我的结论就一句话——织构分析，它就是个局部快照，别把它当法院判决。你要用它，先搞清楚三件事：第一，取样位置能不能代表失效的真正根源；第二，测量空间分辨率是不是小到足以捕捉异常；第三，得出的那个组分百分比，到底有多少可信度。做不到这三点，你得到的不过是一堆漂亮的花图，放在报告里挺唬人，却于事无补。
干了十五年，我越来越觉得，搞工艺的，最怕的不是不懂，而是把某些工具当成不可置疑的信仰。织构分析就是一个。它有用，但远不够可靠。尤其当下，我们连工业现场的在线织构快速评价都做不利索——准确度、速度、成本，总有一个让你崩溃。那些声称能“精确预测性能”的织构模型，放到真实的复杂成形路径里，误差动辄超过20%。
这个盲区，短期内我看不到填平的可能。
