上个月中期答辩，碰到个挺闹心的事儿。学生做的薄壁支架，画的模型漂漂亮亮，公差标的全是IT6，问他为什么，说手册上查的配合要求。问他我们学校车间哪台床子能稳定干出这个精度？
没人答得出来。
为什么学生的设计永远飘在半空
原来我们教机械设计，都是给参数，给要求，学生对着软件建模型，查手册，出图，完事。没人告诉他们，实际车间里，下料是怎么下的，焊接变形会偏多少，线切割快走丝和慢走丝精度差几个档次，外协开模最低起量多少，修改一个圆角要多花多少钱。
说实话，我们上学那会也这样，工作了一两年才补这堂课。现在我不想让学生走这个弯路。
之前的认知实习，就是整班人跟着师傅转一圈，拍个大合照就回教室，过半个月再问，没人记得住车间里的床子长什么样，更别说不同工序的成本和精度限制了。回来做设计还是该怎么错怎么错，设计出来的东西，车间师傅一看就摇头，说没法干。
那为什么不把生产过程直接摆到学生做设计的案头？

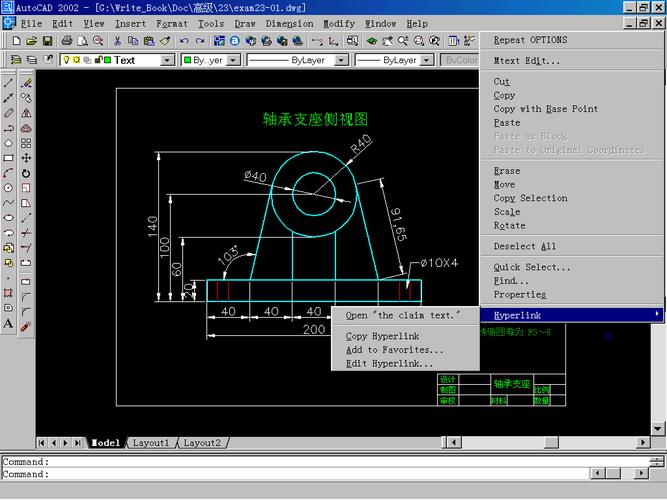

机械设计专业学生教室电脑绘制零件图场景
把生产过程钉在设计案旁边
这学期我改了课程设计的要求，原来只需要提交三维模型加二维工程图，现在多了一项，要做一份核心生产环节可视化清单。不用做花里胡哨的PPT，就用A4纸整理，每一步和你设计相关的生产环节，对应拍现场照片，标清楚这一步用什么设备，能达到的精度范围，加工时长，单件成本。
还是刚才那个薄壁支架的例子，学生一开始标不动IT6公差，后来逼着他们去车间找师傅问，拍了普通铣床的加工记录表，知道我们自己车间现有设备的稳定加工误差是0.02mm，IT6要求的0.012mm根本达不到，学生自己就改了公差等级，还主动备注了如果确实需要更高精度，需要外送慢走丝加工，单件成本直接涨三倍。
一开始学生都嫌麻烦，说做设计还要天天跑车间，晒得慌还累。跑过两趟之后，没人发牢骚了。有个女生原来设计的钣金机箱，内部倒圆角统一标了R2，师傅说线切割切内圆角，最小只能做到R3，太小的话丝锥断在里面赔不起，她改完之后专门用红笔在可视化清单里标了这句话，后来做课程设计的学弟学妹，只要看过她的作业，没人再犯这个错。
机械车间机床旁零件加工流程手写可视化看板
不过话说回来，要求学生做这个，不是让他们都毕业去当操作工人，是让他们做设计的時候，脑子里始终有生产这根弦。设计不是纸上谈兵，画出来能看就行，是要做出来能用，还要能赚钱的。
做减法比堆内容重要
做减法比堆内容重要
一开始我走了弯路，想让学生把从原材料到成品出厂所有环节都做可视化，要求每个工序都要拍照片标参数，结果学生怨声载道，一半人都完不成任务，我改作业也改到崩溃。
后来我改了要求，只需要抓和你设计强相关的两三个核心环节就行。比如你设计的零件主要工序是钣金折弯，就只可视化下料、折弯、焊接这三步，电镀喷涂那些外协环节，找供应商要个基础参数写上就行，不用专门跑过去拍。如果你的设计是模具零件，就只可视化热处理和线切割两个核心环节，其他环节一笔带过。
很多人一提到生产可视化，第一反应就是搞数字孪生，搞大屏监控，花几十万上百万搭一套系统，看起来很高大上，放到教学里根本不实用，学生也摸不到碰不着，上完课就忘。其实对机械设计教学来说，生产可视化的核心根本不是技术，是打通设计和实际生产之间那堵看不见的墙。不用什么高端设备，就让学生自己跑，自己拍，自己跟师傅聊天，把抽象的公差、成本、工艺这些概念，变成自己亲眼看到亲手摸到的东西，比老师在台上讲十节课都管用。
现在很多人说，虚拟生产已经很成熟了，电脑上就能模拟整个生产过程，还要跑车间干嘛？说实话，电脑上模拟一百遍，不如学生自己去车间摸一下刚加工完的零件，听师傅骂一次为什么这个公差标得不合理，印象深刻。虚拟可视化当然可以用，但是对本科教学来说，得先有实的，再有虚的，顺序不能反。
这学期改完要求之后，答辩碰到的离谱设计少了大半，那种不管实际加工能力随便标公差的，基本看不到了。前阵子有个学生找实习，面试的时候说自己做课程设计的时候做过生产环节可视化，面试官直接拉着他聊了二十多分钟生产工艺的问题，最后顺利拿到了offer。
哪有那么多高大上的教育创新概念，不过就是补上原来课程里落下的那一环，让学生走出校门的时候，少踩几个坑，就够了。对吧？
