干了15年材料才敢说：断裂韧性这个坑，90%的工程师踩得结结实实-仓储物流设备,钢托盘生产销售厂家

那根轴断得毫无征兆——但KIC明明合格

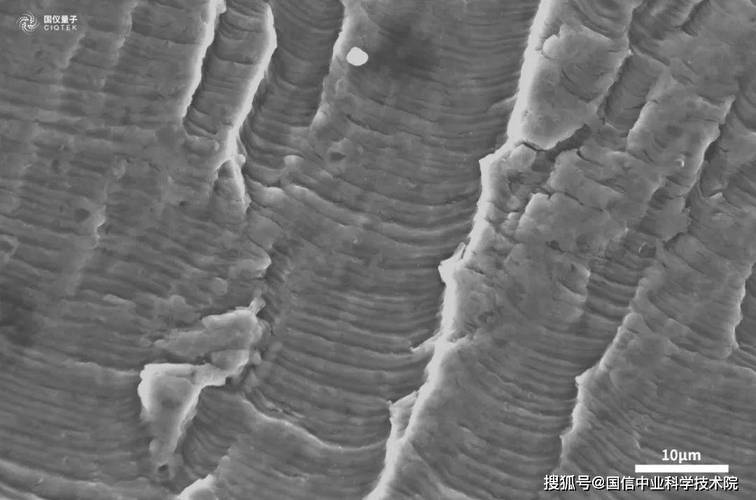

实话跟你说，干了这么多年失效分析，最怕看到的不是腐蚀、不是疲劳，而是那种脆断。断口齐刷刷，像刀切的一样。上次一根传动轴，设计应力远低于屈服强度，断裂韧性KIC值测出来52 MPa√m，按手册绝对安全。可是呢？服役才三周，咔嚓，直接干成两截。怎么回事？后来切开一看，裂纹尖端那点塑性区，小得可怜，就几十微米的事儿，可实际工况里有振动、有低温、有残余应力，三者一耦合，裂纹扩展得比实验室快了几十倍。实验室的平面应变条件，在现场根本就是痴人说梦。

说白了，断裂韧性这个参数，单拎出来啥也不是。它必须跟约束条件绑在一起看。可惜啊，大部分选材规范还抱着几十年前的老黄历，死磕一个KIC门槛值，好像过了线就万事大吉。天真！

别迷信标准试样——你那零件根本没那么厚

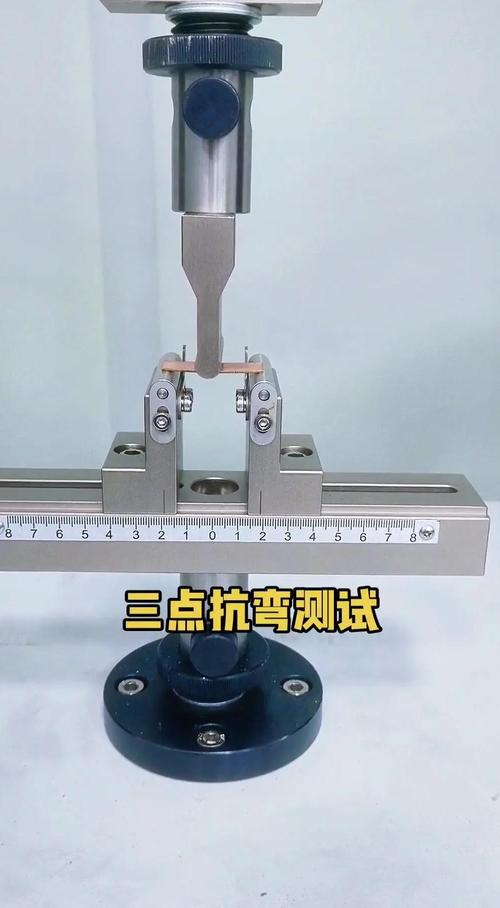

断裂韧性的测试标准，比如ASTM E399，对试样厚度有苛刻要求：必须保证平面应变状态，也就是厚度B ≥ 2.5 (KIC/σys)²。这个公式你我都背过。可你算算，如果是中等强度钢，σys 800 MPa，KIC 100 MPa√m，厚度得多少？差不多 40 mm！现实中的薄壁件、管材、板材，厚度连10 mm都不到，你拿什么保证平面应变？多数情况测出来的只能是平面应力断裂韧性KC，比KIC高一截。这时候你要是硬套KIC判据，明明很安全，却误判为“高风险”——这是保守过头，浪费材料；反过来，如果把薄板的KC当KIC用，那可真要出大事儿。

我见过一个案例：某航空铝合金薄壁件，设计要求KIC≥25 MPa√m，供应商拿标准CT试样测出来30+，皆大欢喜。结果装机后裂纹扩展速率飙升。一查，实际壁厚只有8 mm，应力状态完全不同，裂纹前沿根本建立不起三向拉应力，断裂模式从解理变成了韧窝，但裂纹扩展驱动力反而更大。这就是典型的“标准害死人”。

那个韧脆转变，低温直接把你拉下悬崖

还有更坑的。断裂韧性对温度极其敏感，尤其是体心立方材料。你对比下：室温下KIC 80 MPa√m，零下40度直接腰斩到 30 以下。可有些设计手册就只给一个室温值，连个温度系数都不标。北方冬天，设备一启动，咔嚓，断轴、断螺栓，年年上演。没办法，只好自己动手。我现在的习惯是：每批材料必须测韧脆转变曲线，至少取四个温度点。多出来的那点成本，比起一次灾难性失效，简直不值一提。但供应商往往不乐意，嫌麻烦，甚至有人拿夏比冲击功换算KIC——这又是另一个大坑。夏比冲击和断裂韧性压根不是一一对应关系，那种经验公式，偏差能到50%，你敢信？说白了，这是个系统性问题。断裂韧性不仅是材料常数，更是结构、应力、缺陷三者交互下的“表现值”。可我们的教育、标准、设计体系，还在把它当成一个孤零零的手册数据来用，不出事才怪。

撕裂模量？那玩意儿比KIC更实际，但没几个人提

绕来绕去，其实我想说的就一点：对于实际含裂纹结构，KIC只是门槛，真正决定裂纹稳定扩展行为的，是撕裂模量。 这概念在核电压水堆领域是常识，但在一般机械行业，听过的人都不多。撕裂模量表征了材料抵抗延性撕裂的能力，直接关联裂纹扩展阻力曲线（J-R曲线）。你想想，大多数工程材料都有一点韧性，裂纹不会一达到KIC就失稳，而是先稳定扩展一段。这段“容忍期”恰恰是最后的安全防线。忽略撕裂模量，就等于把这根防线给自废了。更可悲的是，J-R曲线的测试复杂、成本高，国内很多厂子根本没有能力做。规范里头，对于一般承压设备，连提都不提撕裂模量的要求。于是设计就变成单参数评估，看似安全，实则盲目。所以，回到开头那根轴。如果当初不只盯着KIC，而是看看它的J-R曲线有多陡、撕裂模量多低，就能明白，那个材料一旦裂纹启动，扩展几乎不可遏制。根本问题，就是产业化过程中，我们对断裂韧性的理解，还停留在单值判据的原始时代。这才是硬伤，绕不过去的那种。

干了15年材料才敢说：断裂韧性这个坑，90%的工程师踩得结结实实

那根轴断得毫无征兆——但KIC明明合格

别迷信标准试样——你那零件根本没那么厚

那个韧脆转变，低温直接把你拉下悬崖

撕裂模量？那玩意儿比KIC更实际，但没几个人提

钢托盘生产销售厂家

文章目录

最新文章

热门标签
