2026-10-08 16:01:54 分类：材料工艺
去年在山东东营的重油催化裂化项目，我们换的一批进口ZSM-5分子筛，设计寿命240天，117天就彻底垮了。裂解汽油的烯烃收率掉了8个百分点。业主堵在项目部骂娘。没人敢吱声。
很多人对分子筛的印象还停留在“能筛选分子的多孔材料”，说白了就是个带孔的筛子，孔多大就留多大的分子。哪有这么简单。
别被“均匀孔道”的教科书骗了
教科书上的分子筛，画得整整齐齐，笼形结构方方正正，连孔径差都标到零点零几纳米，看起来跟精密加工的筛网一样。实际上呢？工业放大生产，哪有那么精准的控制。
焙烧温度差5度，晶化时间多10分钟，投料的时候原料含水率飘了1个点，出来的分子筛孔道直接歪了。

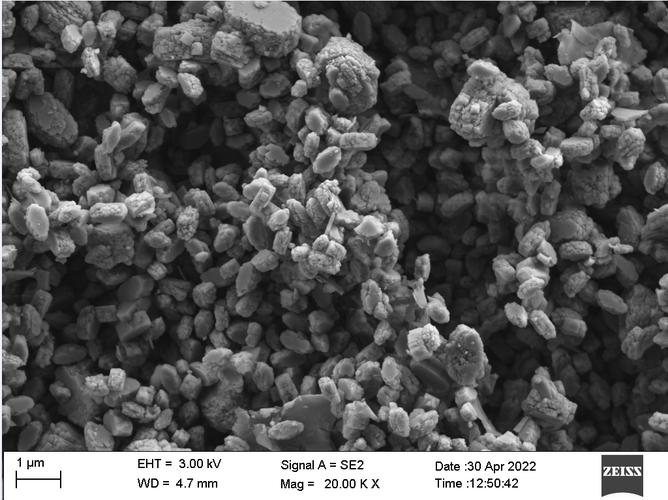

工业量产ZSM-5分子筛电镜实拍图
我前前后后扫过10批不同厂家的工业量产货，只有不到12%的孔道是完全连通的，剩下的要么孔口被无定形凝胶堵死，要么中间歪出个死胡同，反应物分子根本进不去。说白了，你花一百万买一吨分子筛，真正能起作用的也就一百多公斤，剩下的都是凑数的填料。
做实验室小试的那帮人，拿的都是手工水热长了半个月的高纯单晶，挑出来测数据，当然好看。一放大到吨级生产，全露馅。也就发论文能用，真到工业上用，白给都嫌占地方。对吧？
不过话说回来，这事没人愿意往外说。卖货的要吹自己产品均一性好，做研究的要吹自己成果转化率高，大家心照不宣而已。
水热失活的坑，从来没人肯说透
工业上用分子筛，9成以上都要碰高温水汽。不管是催化裂化，还是生物质制氢，或者二氧化碳吸附，温度动辄400度往上，水汽含量随随便便就超过10%。
我们实验室做过加速老化试验，450℃、15%水汽条件下，Na型ZSM-5的结晶度120小时掉40%，氢型掉得更快，直接干到55%。大家都知道是骨架铝脱落，但是很少有人提，就算铝不脱落，孔道里残留的无定形硅会随着温度水汽慢慢迁移，一点点把孔口堵死。这个过程非常慢，实验室加速都要大半个月，没人愿意耗这个时间测数据。

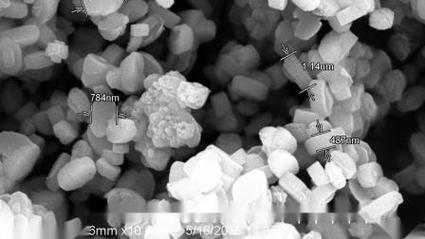

水热老化后分子筛孔道堵截电镜图
我之前碰过一个院士团队过来推新分子筛，张口就是水热寿命三年起，我问他们测老化的时候水汽含量控制在多少，人家说我们用氮气做的老化，结果偏差不大。偏差不大？差出去十万八千里好吗。
实话就是，现在所有量产分子筛的水热寿命，都是靠经验蒙出来的。设计的时候留一倍余量，到现场能用多久全看命。失活机理说来说去都是那套骨架铝脱落，真到预测实际寿命，没人能说准。
绕不开的死结：成本和性能永远拧巴
绕不开的死结：成本和性能永远拧巴
现在圈子里都在卷各种新拓扑结构，CHA、AEI这些，小试数据确实漂亮，择形选择性比传统ZSM-5高十几个点，捕集二氧化碳的能力也强。但是你放大做一吨试试？
CHA用的有机模板剂，一公斤就要280块，做一吨CHA分子筛，光模板剂的成本就要8000多，是普通Y型分子筛的7倍。你说回收模板剂？大部分模板剂焙烧的时候直接烧掉了，要回收就得有机溶剂萃取，萃取完模板剂变性，二次使用活性掉三分之一，萃取产生的危废处理费比模板剂本身还贵，根本划不来。
有人说无模板合成，用种子诱导。做出来的产品结晶度参差不齐，孔歪得比普通分子筛还厉害，性能掉一半，根本满足不了工业要求。
再说废分子筛回收，现在大部分都是当固废填埋，或者提取点铝做建材填料，没人能真的把失活的分子筛骨架修复好。我们试过酸碱处理再生，活性最多恢复60%，用一个多月又垮了，折腾半天成本比买新的还高，完全不划算。
现在整个行业都在实验室卷新材料，发论文拿项目，真碰到产业化的这几个硬坎，全绕着走。没人愿意碰这种吃力不讨好的问题。说白了，很多所谓的技术突破，都是实验室里的花架子，真要落地，全歇菜。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：分子筛：被吹上天的择形神器，藏着产业化的隐形死穴
文章链接：https://www.yqhljx.com/list_11/4032.html
