实测：量产还原氧化石墨烯的氧含量水分有多大

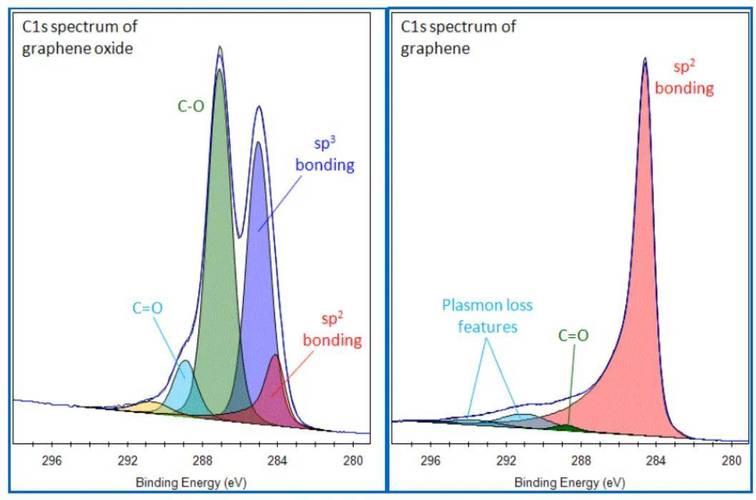

我前两年帮下游客户做供应商审核，跑了国内南北7家做量产还原氧化石墨烯的工厂，抽了21批不同工艺的产品送第三方检测，结果呢？标称氧含量低于2%的14批产品，实测最低都有8.7%，最高到19.2%。说白了就是还原根本没做透，拿半还原的东西当全还原卖。
为什么会这样？你猜。化学还原用肼或者硼氢化钠，毒性大，环保过不了，现在厂家都改用抗坏血酸或者葡萄糖，这些还原剂只能还原表面的含氧基团，层间的环氧基、羧基根本碰不到。水热还原更扯，180度压8小时，最多把表面羟基还原掉，残留氧还是能稳定在12%以上。
要真的降到2%以下？就得通氩气或者氢气，1000度以上烧4小时以上。说实话，烧这一次，一公斤的成本直接从两百块涨到八百块，哪个厂家愿意做？卖贵了客户嫌贵，卖便宜了亏本，只能造假标。
还原度不够，坑不止在性能虚标
很多人觉得，不就是多几个氧原子吗？凑合用也没事。大错特错。
我去年帮做导电橡胶的客户改配方，原来用某大厂的还原氧化石墨烯，加5%的量，体积电阻率还是降不到要求的1Ω·cm以下，换了我们实验室自己1100度烧出来的样品，加1.5%就达标了。差在哪？就是含氧基团多了，片层表面极性高，更容易堆叠团聚，在基体里根本分散不开，本来要搭导电网络，结果变成一个个团聚的疙瘩，啥用没有。

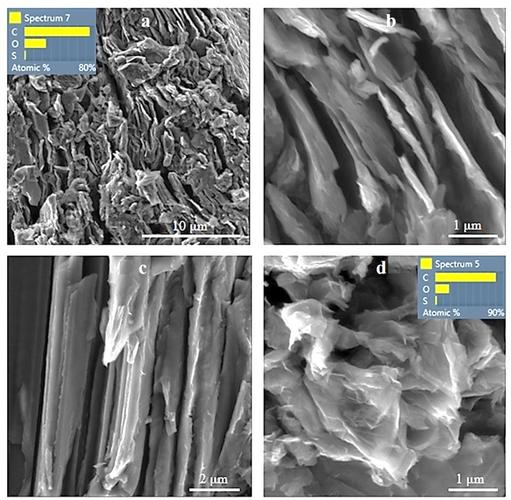

不过话说回来，就算你敢烧高温，也有新的问题找上门。实测发现，氧化石墨烯片层在温度超过800度之后，表面的含氧基团分解产气，本来撑开的片层，会在范德华力作用下快速坍缩、堆叠。我做过对比，同批次氧化石墨烯冷冻干燥后的比表面积是1120 m²/g，800度还原之后降到670 m²/g，1000度还原直接掉到310 m²/g。你费半天劲把氧去掉了，比表面积没了，做吸附、做储能的核心优势也没了。这不是拆东墙补西墙吗？
产业化绕不开的死结，没人愿意公开说破
现在从论文到厂家宣讲，全在讲自己的还原工艺多先进，什么绿色还原、微波辅助、原位插层，全是换汤不换药。本质上就是绕不开那个核心矛盾：你要还原度，就保不住比表面积；你要比表面积，就拿不到足够低的氧含量。对吧？
我试过所有能查到的新工艺，插层剂用了尿素、碳酸氢铵，甚至试过冰模板定向成型，当时测比表面积还能维持在九百多，放三个月，再测，直接掉到五百多，层还是坍了。什么共价接枝撑开片层？接枝完了又多了一堆杂质基团，还是影响导电性，等于白忙活。
现在产业化应用里，不管是做锂电池导电添加剂，还是做防腐涂料填料，全都是在降本预期下凑合用。大家都不说破，下游客户也不懂，只看价格不看实测性能，买回来不好用，还觉得是自己配方不对。说白了，整个产业链都在揣着明白装糊涂。
有人找我推新工艺，说能解决这个问题，我就问他两个问题：一公斤干料成本能不能控制在三百块以内？放置一年后的比表面积保留率能不能超过80%？至今没人答得出来。
这个问题从石墨烯热起来到现在，快二十年了，实验室做平方厘米级的小样能做出来，一放大到吨级量产就拉胯，根源就是氧化石墨烯本身的结构特性决定的，片层的范德华力摆在这里，你撑得住一时，撑不住长久。别听那些喊着颠覆的噱头，现在能工业化稳定生产的还原氧化石墨烯，全都是在跷跷板上找一个勉强能用的平衡点，根本没有真正解决核心问题。
