2026-10-09 22:59:45 分类：材料工艺
去年给某新势力做电池下护板，改性PC+ABS，按国标测抗冲击性，落锤冲击15kg落锤1米高度全过，摆锤缺口冲击强度到28kJ/m²，比要求高了快一倍。装车三个月，高速压了一块1斤重的碎石，直接裂穿。电池包漏液，赔了快两百万。肉疼。
实验室的抗冲击数据，都是温室里的花
现在不管是塑料还是金属，测抗冲击性那套方法，说白了就是骗自己。摆锤冲提前开好缺口的试样，摆锤速度固定，温度固定，出来一个数就完事交差。
实测发现，实际工况里的冲击，从来不是这么来的。你开车压路上的碎石，冲击速度是100km/h，相当于27m/s。摆锤试验的速度才多少？不到4m/s。差了快7倍。
行业里有个不成文的规律，冲击速度每提一倍，抗冲击强度直接掉一半。懂吗？

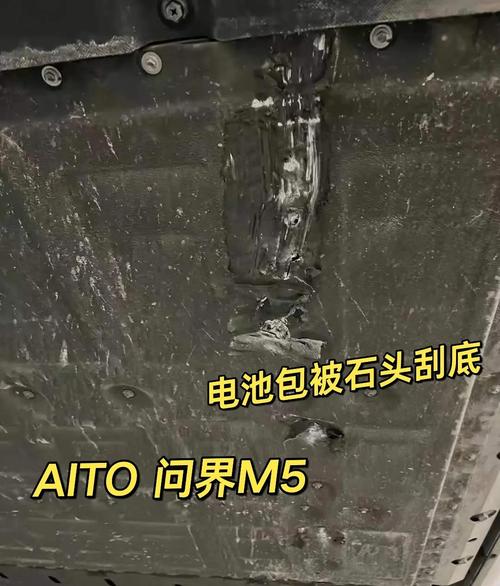

动力电池下护板冲击失效开裂断面图
更坑的是温度。实验室默认都测23℃室温，北方冬天车停外面零下30度，南方夏天机舱里零上80度，PC材料零下30度抗冲击直接掉90%，谁给你测这个？全写在规格表里的都是漂亮的室温数据，用户买走就是埋雷。
我见过太多材料商，把室温测出来的漂亮数据印在画册上，吹自己“超高抗冲击”，真到工况里直接跪。
抗冲击性差，从来不是材料的锅
很多工程师一碰到抗冲击不合格，第一反应就是换更贵的材料。把PC换成玻纤增强PA，换成铝合金，成本翻三倍，该裂还是裂。
为什么？你根本没搞对冲击的类型。一次性高速冲击、反复低幅冲击、温湿度耦合疲劳冲击，三种冲击的性能要求天差地别，你拿对付第一种的方法去对付第三种，能对吗？
前年还有一个做户外储能箱的客户，说箱体一米高自由下落摔全过，放车顶上拉着跑三个月，箱体内角全裂了。我去现场看了一眼，路面颠簸每秒钟三次震动冲击，幅度不大，连续冲了几十万次，这是典型的疲劳冲击，你那一次摔落的抗冲击数据，顶个屁用。
摆锤冲击试验缺口试样断裂实物图
说实话，我干这么久，八成以上抗冲击失效的问题，根本不是材料强度不够，是结构设计留了坑。应力集中没处理，圆角做太小，比材料本身的抗冲击数值影响大两倍都不止。
上次那个储能箱，我就让他们把内角圆角从R1改成R4，材料一点没换，抗疲劳冲击寿命直接翻了12倍。成本一分没加。好多人就是不信这个邪，宁愿多花几百万开新料改性，也不肯改两个毫米的圆角。离谱。
产业化绕不开的硬伤，没人敢碰
产业化绕不开的硬伤，没人敢碰
不过话说回来，我干15年，这件事才是真的无解。
现在全行业，从材料厂到终端整机厂，没人敢动现有的抗冲击检测体系。为什么？改标准就要重新测所有款，测试成本翻20倍都不止，价格涨上去，客户直接跑了。哪个老板愿意做这个赔本买卖？
还有一个更扎心的理论盲区：多场耦合下的抗冲击性，现在根本没有靠谱的量化模型。冲击加温度加湿度，三个变量凑一块，不同材料的变化规律完全不一样，谁也给不出准确的计算公式，全靠实测试错，试错就要烧钱。
你说碳纤维复合材料，干态抗冲击比玻纤高30%，吸水之后直接掉成和玻纤一个水平，你上哪说理去？
现在行业里就是揣着明白装糊涂，拿实验室的漂亮数据给客户交差，出了问题再甩锅，整机厂甩给材料商，材料商甩给用户使用不当。全是套路。
你要是买工业产品，看到商家只敢给你摆一个实验室的抗冲击数值，绝口不提实际工况的测试数据，直接转身走就对了。真的，没跑。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：抗冲击性：你信的实验室数据，全是没用的废纸
文章链接：https://www.yqhljx.com/list_11/4102.html
