去年夏天，浙江那个做染料中间体的老总打电话过来，劈头盖脸就一句：‘我们那耐碱池子才用半年，渗了！供应商说他们材料耐碱浓度30%绝对没问题，你说这是不是坑人？’我去现场一看，池壁内侧全是细密裂纹，有些地方涂层像树皮一样翘起来——碱液早顺着钢筋毛细缝钻到混凝土里头去了。而那份送检报告上，明明写着‘72小时耐碱性测试合格’。我跟他说，这事儿，测试背大锅。
说实话，干了十五年材料工艺，这类破事儿见太多了。耐碱性这块儿，实验室里那套静态浸泡的标准，跟实际工况完全是两个世界。你拿块试片丢烧杯里泡三天，看它不起皮不发粘，就敢拍胸脯说能扛五年？那是哄鬼。
标准里那点把戏，静态浸泡能说明啥？
咱先说说GB/T 9274或者那个ISO 2812，标准方法全是在恒温条件下把涂层往碱液里一泡，到时间拿出来看外观。没错，简单、直观——可现实哪有什么恒温静态碱液？我见过一个做农药中间体的车间，碱洗塔底液温度一会儿80℃、一会儿又飙到100℃开外，浓度从5%到20%来回跳，还带固体颗粒冲刷。那种环境，静态测试结果能信？开什么玩笑。
更可气的是，有些材料商就专门钻这空子。拿环氧树脂举例，你常温静态泡30%氢氧化钠，一年都没事；可一旦温度升到60℃以上，稀碱液就能让环氧树脂里酯键慢慢水解，表面先微裂，然后碱液乘虚而入，从内部直接爆开。这过程，标准测试根本来不及体现，因为测试时间太短，温度也不够。
我还见过更离谱的：有的涂料就为了过那个浸泡测试，拼了命把交联密度做高，结果涂层脆得跟玻璃片似的。现场一旦有振动、温差变形，直接开裂。你说这叫耐碱？这叫耐烧杯。
碱液渗透——这个看不见的杀手，标准完全不考虑
很多人一提到耐碱，满脑子都是‘耐化学腐蚀’，好像只要树脂不被碱溶掉，就天下太平了。错。大错。在工业装置里，碱液失效至少有六成跟化学溶解没关系，而是物理渗透造成的。别皱眉头，听我细说。
咱们初中化学都学过，氢氧化钠溶液表面张力不小，但渗透压极高。混凝土也好，涂层也好，表面再致密也有微孔——孔径可能只有几个纳米，但在渗透压驱动下，OH⁻离子硬是能钻进去。前年我测过一个混凝土防护涂层，38微米干膜，看着挺厚实吧？放在pH13的碱液里，80℃下只用了五天，界面层pH值就升到12以上。也就是说，碱液穿透涂层、抵达基材表面，速度快得超乎想象。

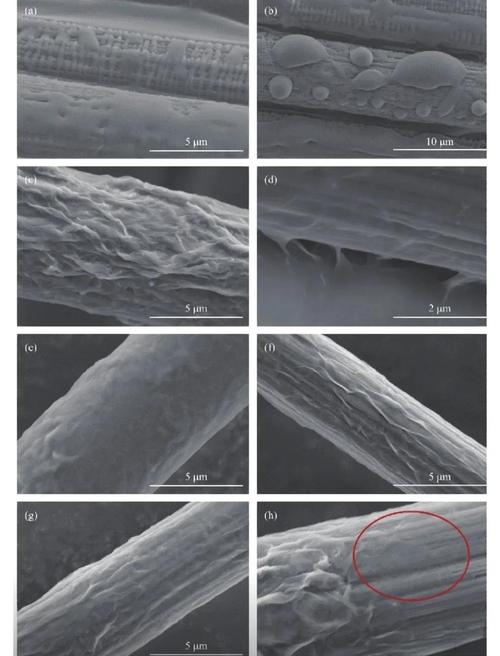

接下来就热闹了：碱液到了基材界面，如果是混凝土，直接跟水泥水化产物反应，生成膨胀性钙矾石或者硅酸凝胶，体积变大，从里面往外顶涂层，鼓包、剥离。要是钢基材？得，碱液先做你的除锈剂，再搞点氢脆，裂缝越开越大。这整个链条，现行耐碱性测试标准里根本没有对应项——你只看涂层表面变化，谁管你涂层底下发生了什么？
所以我常跟业主说，别光看那个‘72小时无异常’，让供应商拿出动态渗透数据来，没有就趁早换人。
选材的坑，环氧不是万金油
一说耐碱防腐，十个人里有八个会脱口而出‘用环氧’。环氧确实好用，但分场合！高温稀碱环境，环氧简直是自杀——分子链上的酯基、脂肪族羟基，在热碱催化下水解，反应自加速，最后整片涂层皂化变软。我亲眼见过一个环氧玻璃钢储罐，装50℃、10%液碱才三个月，内壁就软得能用手抠下来，一搓全是白糊糊的皂化物。
这时候就显出乙烯基酯树脂的优势了。它的酯键两边有甲基保护，空间位阻大，碱液很难攻进去。实测下来，80℃、30%氢氧化钠里泡一年，强度保留率还有85%以上。不过话说回来，乙烯基酯也脆，要是不增韧、固化工艺控制不好，照样容易开裂。这就得靠现场施工那帮人的手艺了。
还有一个容易忽视的细节：固化剂。有些做工程的图便宜，用劣质固化剂，或者配比不准，固化度上不去，残留的活性基团就成了碱液攻击的靶点。所以每次我去验收，都带着差示扫描量热仪现场取样测玻璃化转变温度，低于设计值5℃以上，整批返工，没商量。
别指望有万能材料，现在的问题在于定义缺失
走到这一步，你可能想问我：那到底有没有一种材料能包打天下？答案扎心得很：没有。不可能有。因为‘耐碱性’这个词本身就太模糊了——浓度、温度、动态条件、基材类型、设计寿命……任何一个参数变了，结论就反转。现在行业里最大的硬伤，就是没人去细分耐碱等级，也没有强制性试验方法涵盖真实工况。
我经常打个比方：你说一个人‘能跑’，是能跑100米还是马拉松？全马破2的大神，让他去跑100米可能连高中生都比不过。材料也是一个理。现在那些标准，就相当于只测了‘能跑’，就敢让你去参加十项全能，不出事才怪。
还有个理论盲区，学术界都不怎么碰：高低浓度交替腐蚀。很多工厂实际生产是一批浓碱、一批清洗水、再来一批稀酸，这种交变作用下的材料失效，机理跟单一碱液浸泡完全不同，氧化-还原-渗透叠加，数学模型根本没有。我们做工程的，只能靠经验一点一点试，代价太大了。
所以啊，下次再有人拿着报告跟你说‘我这材料绝对耐碱’，你最好多问一句：‘耐的是哪种碱？什么条件？测试方法能代表我这现场吗？’要是对方答不上来，趁早让他走人。
