上个月，车间送过来一个断裂的连杆，材料是42CrMo，调质态。工程师指着报告说：伸长率14%，符合标准啊，怎么断了？我看着断口，叹了口气——又是栽在伸长率上。
干了十五年材料，类似的事儿见过太多次。伸长率这个指标，真的被用歪了。说实话，很多设计人员根本不理解它到底在说什么，拿来就套，不出事才怪。
标距这玩意儿，你是不是从来没当回事？

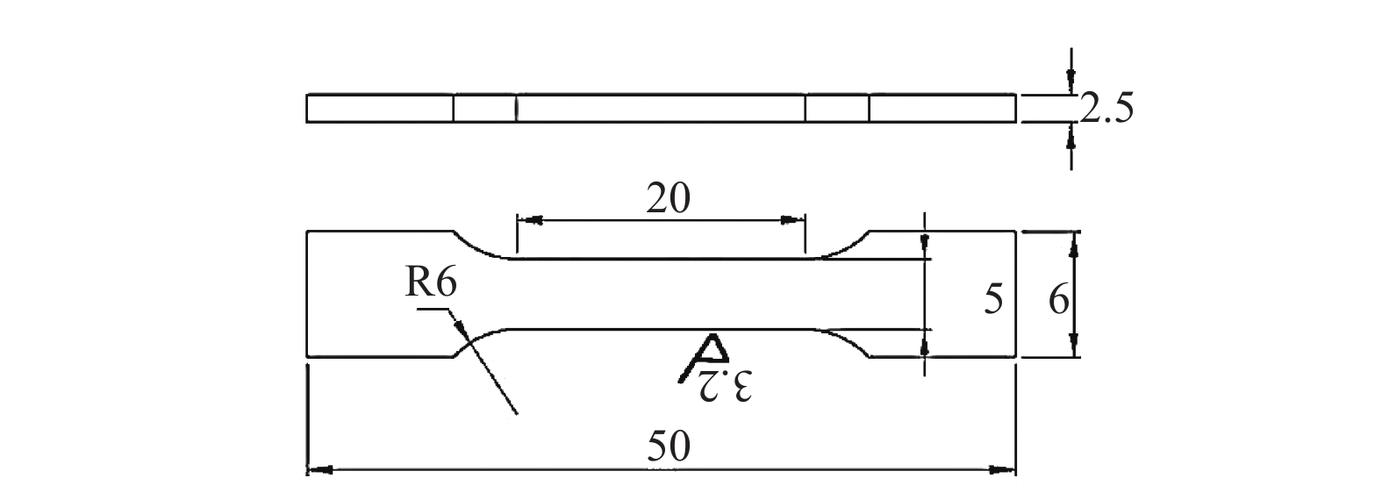

先说个反常识的：同一块材料，用不同标距测，伸长率能差出一倍。一倍！不信？你拿一根圆棒，标距5倍直径测出来15%，换成10倍直径可能就只剩11%了。这事儿课本上不讲，但实验室里天天发生。
原理不复杂——断裂后的总伸长，是均匀伸长加缩颈部分的集中变形。标距越长，均匀段占比越大，但均匀段本身变形没那么猛，结果数字就小。标距短的话，缩颈那一段的贡献被放大，数字就好看。所以，看伸长率不瞟一眼标距，等于白看。可多少人看报告会注意那个小字“A50”还是“A5”？
更坑的是，有些标准试样根本就不是比例试样。非比例试样测出来的伸长率，和比例试样没法直接比。我见过供应商拿非比例试样的高伸长率来吹材料塑性好，纯属忽悠。你把标距缩短一半，再脆的材料都能给你拉出个两位数。这能信？
缩颈：那个被刻意忽略的大 Bug

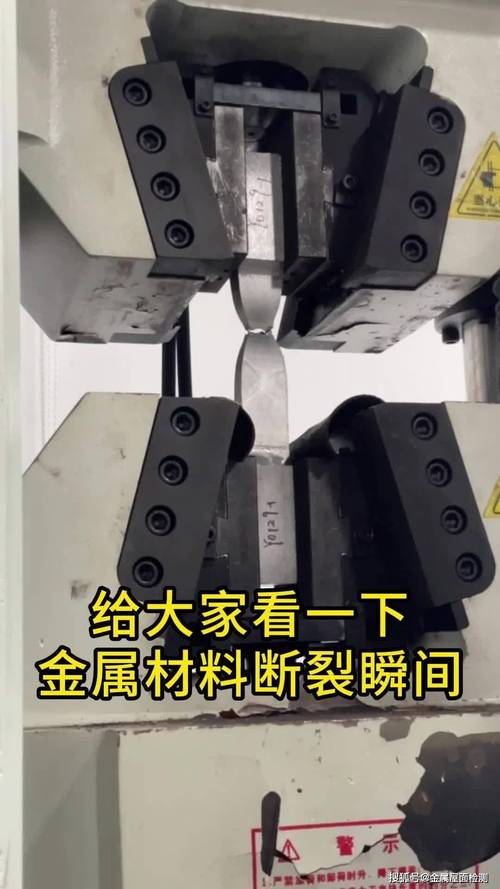

拉伸曲线过了最高点，试样就“脖子”了——缩颈。之后所有变形都挤在那一个小区域里。问题来了：你的零件，允许它缩颈吗？
绝大多数结构件，从设计上就不允许出现截面明显收缩。一缩就应力集中，立马完蛋。可标准的伸长率，偏偏包含了一大截缩颈的贡献。拿这种含有缩颈变形的伸长率去评估零件的变形能力，不出事才怪。十几年前我刚入行的时候，也犯过这蠢。一个薄壁件，算着有5%的塑性变形余量，结果实际让位了2%就裂了。后来才搞明白：薄板拉伸，缩颈早早开始，但零件几何约束根本不让你缩，所以真实可用塑性远低于总伸长率。
这里就不得不提均匀伸长率这个概念。它对应最大力处的应变，是缩颈前的变形。这个值通常不到总伸长率的一半。对于高强度钢，可能只有3%～5%。如果你设计的零件不允许缩颈，那请把均匀伸长率当作材料塑性极限。别拿总伸长率安慰自己，没用。
实测现场，我踩过的三个坑，个个要命
就算你懂了标距和缩颈的门道，真到实验室盯测试，照样可能掉链子。
第一坑：断在标距外。标准要求断在标距中间三分之一才有效，否则重做。可有人断在边上也照算，还振振有词“反正我标距里都断了”。错了，断点太偏，标距外的变形会掺和进来，结果虚高。实测发现，断在标距端点附近，伸长率能差2个点以上。
第二坑：手动对断口，手抖毁所有。断后试样得拼回去，量标距伸长。小直径试样，手稍微一抖，差0.1mm，伸长率差0.5%打底。老手都屏着呼吸量三遍取平均。菜鸟拿卡尺一掐就记录，我都懒得骂了。
第三坑：试样加工，刀痕要命。拉伸试样表面那点车刀痕，就是断裂起点。粗糙度Ra大于1.6，测出来的伸长率能低3%～5%。尤其铸铁、铝合金这类敏感的，刀痕一深，压根没怎么缩就脆断了。所以，试样准备不是走过场，是决定数据真假的关键。
说到底，伸长率这个指标本身就是个妥协。它掺了标距、缩颈、加工缺陷一大堆东西，可咱们工业界就图它简单，一测一算齐活。于是大家都装看不见那些前提假设，用起来再说。最后设计保守了骂成本高，出事故了骂材料差。其实呢？是人对指标的理解太单薄了。不把伸长率的底裤扒开看，你永远在用错误的数字做正确的设计。这，才是当下产业化过程中最绕不开、却极少有人承认的硬伤。
