去年有个活，宁波一家瓶胚厂，刚上的全电动吹瓶机，160腔，理论节拍2.8秒。结果呢？开机头一个月，废品率飙到12%。老板脸都绿了——算笔账，每支瓶胚成本1毛2，一天废掉3万支，一天就扔出去3600块，一个月10万打水漂。叫我去看，设备参数没问题，液压、伺服、合模力全在范围。问题出在哪？模具冷却水道堵了一半，操作工压根没注意。清完水路，废品率直接压到0.8%。所以，吹塑成型真正的技术壁垒，从来不在设备，而在模具冷却——这个结论可能得罪一票卖设备的，但实测数据不撒谎。

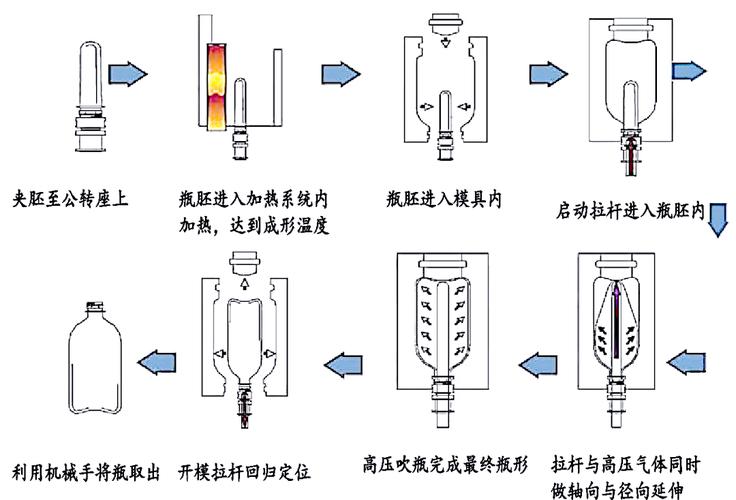

冷却——被忽视的利润收割机
干吹塑十五年，见过太多人砸钱买高速机，却拿着锉刀修模具水路。冷却占整个成型周期60%-75%，说白了，你循环时间能不能从3秒压到2秒，关键就在模具能把热量多快抽走。可现实是，99%的工厂只监控料温、模温机设定值，从不管模具表面实际温差。去年测过一套24腔矿泉水瓶盖模，热像仪一打，模腔之间温差能到8℃，直接导致盖子内径散差±0.15mm——密封性全完蛋。后来用了随形水路加高压模温机，温差缩到2℃以内，废品率从4%降到0.3%，一年省了40万废品损失。这钱赚得不比接新订单爽？
模具设计的“玄学”参数与现场土法
理论吹得天花乱坠，什么雷诺数、湍流度、边界层——到了现场，都是虚的。我只看三点：水孔离型腔距离、排布间距、进/出水压差。大多数模具厂图纸上水道直径标8mm，实际钻头磨损后只有7.5，过水截面积少12%，流量暴跌。有一次给娃哈哈的瓶坯模做优化，原设计水温升8℃（进口12℃，出口20℃），我们堵了部分支路强制串流，升到15℃才敢用，散热效率提了30%。
还有个邪门现象：模具钢材本身导热各向异性，S136淬火后横向导热率比纵向低15%左右。你不信？拿块试模料，加热到150℃恒温，贴片热电偶测四个角，绝对有1-2℃偏移。这点差异在薄壁高速成型时，足以让瓶身局部结晶度不同，造成应力开裂。所以，关键部位宁可牺牲硬度也要换铍铜镶件，成本增8%，但裂瓶率能降70%——算总账，划算。
产业化的死穴：理论模型根本靠不住
搞仿真的最喜欢吹：“我们软件可以模拟三维瞬态热场”。别信。目前所有CAE软件计算模具换热，边界条件都是假设冷却水对流系数恒定。实际呢？水路壁面粗糙度、水垢厚度、气蚀坑——这些微尺度因素让局部传热系数波动40%以上。去年帮一个客户调高透明PP瓶的雾度问题，模拟说冷却均匀，实际上热像仪拍出来瓶颈处有3℃冷斑，导致球晶尺寸不均。最后把该处水孔直径从6mm扩到6.5mm，增加扰流，问题才解决。可这种改动，仿真里压根不会告诉你。
更扯淡的是，没人研究模具生命周期里的热疲劳衰减。一套模具跑500万模次后，水道内壁氧化皮厚度能到0.05mm，导热热阻增加20倍——因为氧化铁导热率只有模具钢的1/30。这时候，机台显示的模温完全是假的，表面温度早超了工艺窗口。我见过最离谱的，瓶胚模用到800万次时，模腔实测温度比热电偶读数高14℃，产出的瓶坯乙醛含量集体超标，差点被可口可乐退货。最后只能降速30%生产，效率损失比买套新模还贵。吹塑这行，模具冷却不是科学，是一门凭手感积累的脏活手艺，理论还差得远呢。
