那帮搞理论的人最爱拿模拟器画几个均匀磁场分布图，告诉你磁控溅射靶材利用率能到50%。你信了。产线一跑，账本教你做人。
所谓的均匀磁场，其实是个偏心圆

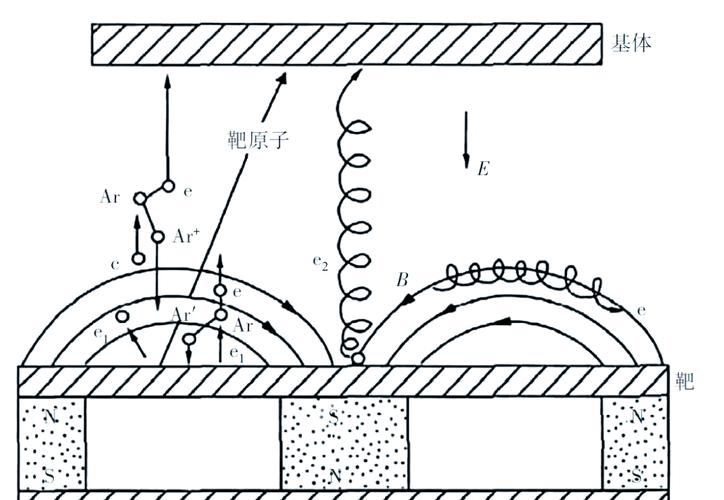

说白了，磁控溅射的本质就是在靶面附近构建一个封闭的电子陷阱——用永久磁铁或者电磁线圈在靶面上方形成正交的电磁场。电子被困在靶面附近做螺旋运动，电离氩气，氩离子被加速轰击靶材。听起来很完美，对吧？问题是那个磁场强度分布从来就不可能真正均匀。实际磁铁排列间隙、装配误差、靶材本身的磁性影响，都会让那个漂亮的“跑道”变成畸形的花生形状。电子集中轰击的位置，溅射速率极高；其他地方，聊胜于无。
这就是为什么靶面总是先烂出一个槽，而不是均匀减薄。业内管这叫刻蚀环。你量一下那个环的宽度，往往只有靶面总宽度的40%不到。利用率能超过30%就烧高香了。有人说用旋转靶材啊，利用率能做到70%。实测告诉你——连续生产三个月后，刻蚀深度分布依然不均，边缘和中心差异30%以上。靶材越长，问题越明显。某大厂的2米旋转银靶，我们做过截面分析，深沟最薄处只剩1.2mm，而另一端还有4mm多。这算哪门子均匀利用？
直流、脉冲、中频、射频…你以为换种电源就解决了？
天真。电源改来改去，改的是放电特性，不是磁场分布。射频溅射可以产生负自偏压，让靶材表面俘获正离子形成二次电子，电子运动路径更复杂一点，溅射区域稍微扩散那么一丢丢——但代价是沉积速率慢得让人想哭。工业生产等不了。中频反应溅射对付绝缘膜打火是好手，对靶材利用率的改善幅度？约等于零。高功率脉冲磁控溅射（HIPIMS）更牛，离化率能冲到90%以上，膜层致密得跟CVD似的。但你知道靶材利用率怎么样？更差。因为超高功率脉冲把能量更集中地灌入那条跑道，局部溅射更快，刻蚀环更尖锐。一篇论文哗啦啦画了十几张图证明HIPIMS离化率均匀性提升，你翻到最后找靶材利用率那栏——空白。要么就贴个模拟值。我信你个大头鬼。
换靶停机的那笔账，老板心里滴血
不算不知道，一算吓一跳。一条8米长的卧式连续镀膜线，换一次靶最少4小时——拆腔体、吊靶、装新靶、校准靶基距、抽真空到本底、测漏、补打底膜…这都是钱。正常量产期间，靶材更换周期如果是40小时，你实际有效镀膜时间可能只有30小时。靶材成本呢？一根纯度3N5的银靶，百来万。利用率按35%算，相当于你买来的靶材有65%变成了废料回收价。银回收还好，那些铬靶、钛铝靶，回收价值低多了。一块大板镀膜的所有成本里，靶材消耗常常占到30%-50%。所以现在懂行的设备商拼了命推销回转阴极、移动磁场系统。靠复杂机械结构去补偿磁场天生的不均匀，效果有一点，但故障率也上来了。电机在真空里工作，高温+粉尘，平均无故障时间直线下降。一线工程师最怕这个——修一次，半天又没了。
说穿了，磁控溅射研究了半个世纪，核心瓶颈压根没变：磁场控制精度远远跟不上膜层要求的提升速度。电磁仿真软件里画出的完美曲线，拿到实际产线上，被热变形、装配公差、电磁干扰、等离子体反作用力一轮暴击，剩不下几分。这才是磁控溅射产业化最根本的坎，回避不了。不突破这个，所有关于均匀性、稳定性的承诺都是空中楼阁。
