换产这事儿，看着是换个模具、调个参数，实际上牵扯到机构设计、电气控制、工艺流程甚至车间管理。这篇文章不打算面面俱到，就聊聊我在几次快速换产改造里摸出来的门道，包括快换机构怎么选型、传感器怎么布置、以及那些项目结束才后知后觉的坑。
一、先别急着上自动化——把换产时间账算明白
很多厂子一谈智能换产，第一反应就是上机器人、上视觉识别。我见过一个客户，花大几十万上了六轴协作臂换夹具，结果换产时间只砍了15%。为啥？因为真正的瓶颈根本不在“装夹”这个动作上，而在换产前的清洗、找正、调试参数这些隐性环节。
按SMED（Single Minute Exchange of Die）的思路，你得把换产步骤拆到秒级别。这里有个我自己用的笨办法：拿手机录三次完整换产过程，然后一帧一帧看。录像里你会发现一堆匪夷所思的时间黑洞——比如员工等行车等了4分钟，因为工具放在20米外的柜子里，一个阀块要对三个螺丝孔位，对了一分半。
把内部时间（停机才能做的动作）和外部时间（停机前就能准备的）分开。大多数工厂，内部时间只占总换产时间的30%不到。剩下的，全是等待和寻找。
这里给个经验数据：做一个加工中心换产项目，目标是把内部换型时间从45分钟压到10分钟以内，这是可以达到的，但前提是你要把工具、物料、标准作业手顺全部前置。智能化的第一步，永远是流程标准化。别一上来就动硬件。
二、快换机构的设计：刚性、重复定位与“傻瓜化”
机构这块，主轴拉刀机构、气动夹爪、快换托盘是常用方案。但设计时有个核心矛盾：换得越快，刚性往往越差。
比如用锥面定位+端面压紧的组合，拉钉锥角一般取15度或22度，配合高精度碟簧。我吃过亏的是，为了省空间把拉钉长度缩短，结果导致行程不够，锥面还没完全贴合就锁死了——换产是快了，但加工振纹让人抓狂，最后乖乖换回标准长度。
另一个要点是定位元件要防错。千万别让你的员工有“发挥空间”。我们设计了一个不对称的定位销，三个方向尺寸都不一样，装反了根本插不进去。员工刚开始还骂，后来真香。
还有，气动快换接头，这个得强烈推荐选带自锁功能的。有一次车间气源被误关，夹紧力一掉，整个托盘差点飞出来，还好有机械自锁。从那以后，凡是快换机构，必须得有失效保护。安全标准参考GB/T 5083-2023里设备安全的一般要求，但具体到夹具，强烈建议看ISO 16156或机床夹具相关标准。
对于需要精确定位的应用，我比较推荐使用定位销+涨套的结构，重复定位精度能到±5μm，但要注意清洁问题。原理解释起来也简单：锥销导向、柱销定型，面接触负责刚度。
三、智能化不是加个触摸屏就完了——传感器与控制模式
我见过太多所谓“智能”换产，其实只是把气缸动作换成了触摸屏按钮。真正的快速智能换产，至少要解决三件事：自动识别当前模具/夹具、自动调取对应工艺参数、自动校验是否装夹合格。
识别方案上，RFID是主流，但注意要在金属环境里选抗金属标签，然后注意天线安装位置。读不到标签时我那个项目，最后把标签从夹具底面挪到了侧面才解决，真是踩了坑，原因是底面被铁屑覆盖了，感应距离直接从20mm掉到3mm。
控制侧，换产逻辑用PLC加位置传感器、压力传感器、以及视觉（如需要）来闭环。一个靠谱的做法是：换产分三步走。第一，机器自动识别新任务；第二，伺服/气缸驱动快换机构动作；第三，传感器反馈到位信号，并自动跑一个验证循环，比如主轴低速旋转测试，或者加载测试力。全部正常才允许开首件。
参数这块，推荐用OPC UA和MES对接，把换产参数包下发到设备。别搞什么云端，车间网络一抖，整条线趴窝，这种事我遇到过。本地缓存是必须的。
千万别小看校验循环。 没有校验的自动化换产，一旦夹具没到位就高速开始加工，轻则撞刀，重则伤机。我在设计里加了双传感器冗余，一个磁控开关加一个电感式接近开关，位置信号双通道对比，不一致立即报警。
四、实际改造案例：一条四机加柔性线的换产时间压缩

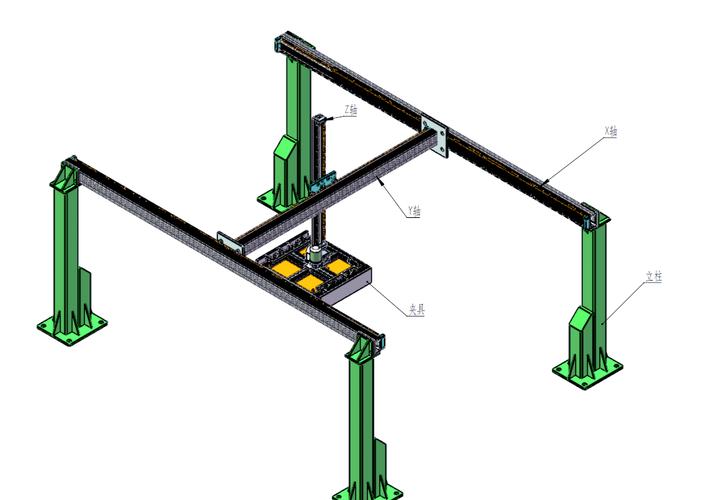

说个具体项目。之前给一家做液压阀体的厂做改造，四台立加接一条桁架机械手，之前换产得人工抬托盘、找垫片、调压板，平均换型52分钟。改造后，用了带RFID的快换托盘+液压零点定位系统，桁架机械手自动抓托盘，换型时间压到7分半。
关键参数：定位精度实测±3μm带满载，重复定位±5μm，液压满压12MPa，锁紧力足够把150公斤的托盘稳稳吸住。其实还有个小插曲，第一次调试时，因为液压站离机床太远，管路太细，导致压力建立时间超过系统判定时限，报警。后来换了DN16的管子，压力建立时间从3.8秒降到了1.2秒——你看，管路设计也会卡脖子。
从投资回报来看，改造投入大概86万，每年因换产节省的时间折合机时约2200小时，按200元/小时算，一年回本一半多。但说实话，这种账不能只算硬件，你得把设备利用率、操作员减少的跑腿时间也算进去，不然老板觉得不划算。
经验教训：一是必须留手动应急模式，万一系统崩了，总得能先把活干下去。二是换产程序要支持半自动和全自动切换，调试阶段最好用半自动，不然撞了都不知道咋撞的。
五、关于标准的那些事儿：别越做越偏
做自动化换产，可不能只顾着自家设备。接口尺寸、通讯协议、安全回路，最好都往行业标准上靠。比如夹具接口参考ISO 12126-3的模块化接口，安全回路按ISO 13849-1的PLd等级设计。我自己见过太多非标项目，换了老板后设备就成废铁，就是因为接口不开放、自创协议。人家工程师来一看，傻眼了，压根没法集成。
另外，别小看技术文档。改造完一定要把电气图、PLC注释、气路图全更新一遍。我每回都花一个礼拜整理，虽然很烦，但真能省去后面的大量麻烦。
结论：换产快不是目的，快而稳、稳而便宜才是。改造前先把时间账理清，机构上追求“傻瓜化+失效保护”，智能化上老老实实做传感器闭环和本地缓存，最后记得留手动干路。这几点踩过坑，就值回票价了。
