说实话，作为在机械设计里泡了十几年的老工程师，我对“工业综合数据展示大屏”这玩意儿感情很复杂。一方面，它确实是工厂数字化的一扇窗；另一方面，见过太多项目把大屏做成了一道昂贵的背景墙，整天循环着没人深究的曲线和红红绿绿的表格。今天聊点实在的，从需求到落地，把那些踩过的坑和琢磨出来的门道摆出来。
先问个最要命的问题：这块屏到底给谁看？你要是回答“给领导看”，那这项目大概率要瞎。车间主任进来看什么？看今天的产量和OEE。厂长看什么？看各产线的能耗和交货率。运维人员看什么？看哪台设备在报警、温度是不是异常。三种人三种视角，硬塞到一个界面里，结果就是谁都看的不爽。所以第一步，别急着选屏幕，先把用户画像和核心指标清单列出来。我见过一个项目，大屏上密密麻麻布了300多个指标，连3秒前的瞬时风速都有，真到了抢修时刻，大家却找不到报警点在哪。
先想清楚使用者是谁，再谈技术选型
需求理清了，再来谈数据链路。很多团队把精力砸在SaaS层或UI设计上，却忽略了数据从PLC、仪表、网关到数据库的传输路径，这才是最容易出幺蛾子的地方。举个例子，一台注塑机的控制器每秒能产生几十个变量，但你的采集系统如果每100毫秒去问一次，控制器直接死给你看。设计时一定要明确采集频率和缓存策略。我习惯的做法是：关键参数（如压力、温度）采用变化的—触发式上报，变化幅度超过阈值才写库；非关键参数（如电压、湿度）每5分钟拉一次就够。数据写入用消息队列，前端展示走WebSocket推送，而不是轮询，否则大屏一开，数据库压力瞬间飙升，这个坑我踩过一次，后来换成了EMQ + Redis缓存，才稳住。
数据链路的设计比屏幕本身重要
数据链路理顺了，就该选屏幕了。别迷信4K，也别盲目上LCD。机械工厂的车间环境，粉尘大、温度高，有时候还有油雾。LCD拼接屏色彩好，但亮度通常在500—700nit，阳光直射时基本白瞎；而且缝隙是个大隐患。倒是LED小间距屏，亮度能到1500nit以上，防尘和寿命都更有优势。但要注意，LED颗粒感强，点间距至少选P1.2以下，否则2米内看全是噪点。另外，驱动板和电源模块要冗余设计，有一次我们没做冗余，一块电源模块挂了，整块屏黑了一半，产值损失算谁的？
显示硬件选型：LED还是LCD？拼接还是整屏？

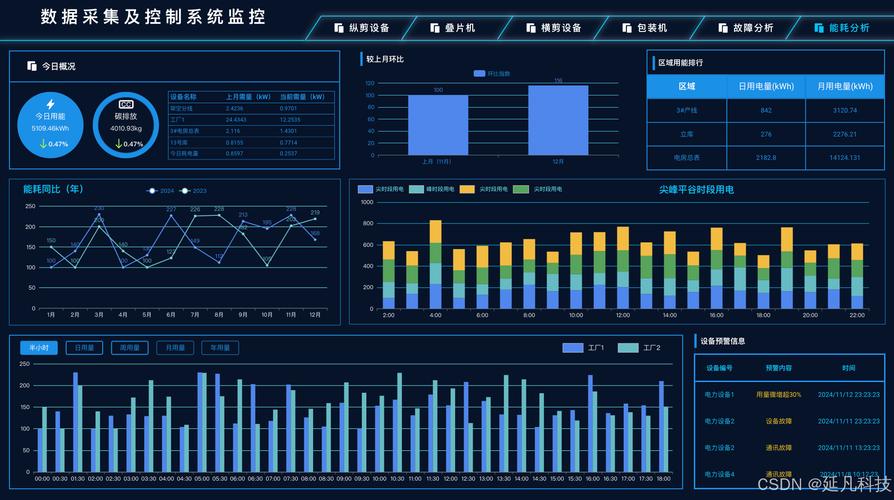

屏幕选型定了，界面布局和交互逻辑也不能马虎。核心原则就是把最重要的信息放在视觉中心偏左的位置，而且只放大数字和图形，减少无关装饰。报警信息要采用置顶滚动条，并伴以颜色闪烁（红闪三下再长亮，比一直闪更醒目），旁边附上设备编号和故障代码。对于触摸交互，响应时间必须小于100毫秒，否则操作者会反复戳屏，这也是一种软件层面的防呆设计。很多人把大屏当成静态广告播放，这是不对的——它应该支持用户快速下钻，比如点一下某个产线，展开这个产线的实时负载和待机原因。这一点逻辑上和机械设备的HMI设计一脉相承，都是“少点击、多层级”。
界面布局与交互逻辑的工程化
硬件和界面都妥了，别忘了另外三个烂大街的坑：散热、防尘和误操作。大屏背后是一排排的散热风扇，但没有滤网的话，半年后风扇口全是毛絮，散热效率直线下降。我们后来专门加了可拆卸滤棉，每两月清洗一次。防尘方面，屏体构架要做好密封，尤其是LED模组连接处。至于误操作，物理重启按钮要藏在带锁的柜门里，不然被好奇的工人按下，整个屏幕重启要三分钟，狼来了喊多了就容易警报疲劳。还有，接线端子必须压制牢固并做标识，我们曾在一次振动测试中，一根松动的网线导致整个系统掉线——这种低级事故，排查了整整一天。
可靠性、散热、维护——被忽视的三大坑
关于标准，推荐参考GB/T 28048-2011《机械电气设备 显示与操作界面设计通则》和IEC 61010的安全性要求，虽然这些标准有点老，但涉及人机交互布局和电气安全的基本框架还是适用的。LED屏的选型可以看SJ/T 11141-2017。需要特别说明的是，屏体的安装高度和观看距离应按照人机工程学公式计算：最佳视距等于像素间距的3400倍，比如P1.5的屏，视距就是5.1米。所以别拍脑袋定尺寸，拿尺子算一下。
最后，展示大屏的价值在于辅助决策和快速响应，而不是炫技。把数据做“薄”，把关键信息做“厚”，比堆砌三维仿真界面有意义得多。我见过有人用Unity做了个酷炫的产线3D模型，结果每帧渲染要三秒，数据刷新卡成幻灯片，这种跑偏的案例，希望大家引以为戒。一个能让人一眼看懂现状、十秒找到异常、两分钟定位原因的大屏，才算真正合格。
现在行业内都在讲数字孪生，但数字孪生的核心是数据映射的准确性，大屏只是那个看似“肤浅”的出口。别本末倒置。什么时候你做到把大屏放在工位旁边，而不是领导办公室墙上，你就成功了一半。
这篇文章从需求梳理写到数据链路，再到硬件选型和工程落地，基本覆盖了工业综合数据展示大屏的主要设计维度。其中不少细节是多年试错换来的，送给正打算入手这块的朋友们。如果你也遇到过更奇葩的坑，欢迎来吐槽。
