在车间里蹲久了，你会憋出一身职业病：听声音就知道轴承废没废，看火花就知道焊机功率够不够。但最让你吐血的，往往是软硬件之间的那些鬼问题——机械动作明明对，传感器灯也亮，PLC程序就是报错。这类故障，纯靠经验根本压不住。
今天不谈全厂级的数字化，只聊车间里最贴近地面的那一层：设备怎么把机械动作、电气信号和软件逻辑拧成一股绳。这篇内容，就当是咱们站在装配线旁，边递扳手边唠嗑。
一、通信网络：铜缆里跑的是数据，也是你的耐心
软硬件集成的第一条底线，是通信。
以前我们跟PLC打交道，靠硬接线。一根线一个信号，直截了当。可设备一复杂，线束密得像个炸药包，查线能查到你怀疑人生。后来改用现场总线，像Profinet、EtherCAT这些，数据传输量大了，接线也清爽了。但要命的是，我们机械工程师往往低估了电磁干扰的威力。
有一回调试一条齿轮加工线，伺服轴总是随机报“同步超时”。参数调了几十遍,固件升级也没用。最后发现，PROFINET电缆从线槽走的时候和变频器输出电缆并排了六米，干扰直接灌进去。换了一根光纤段，整个世界清净了。所以啊，通信布线别嫌麻烦，屏蔽层要单端接地，电缆要与动力线留出至少20cm的间距；实在躲不开，就上光纤。
如果你用的是EtherCAT，那你得注意分布式时钟的同步抖动——通常能控制在1微秒以内，但前提是拓扑结构足够规整。别用菊花链连十几个伺服，延迟会像雪球一样滚起来。我见过一个案例，一个轴比另一个轴慢了半个脉冲宽度，结果机械手抓零件时硬生生把工件顶飞了。
二、地址映射与状态字：换个姿势看PLC

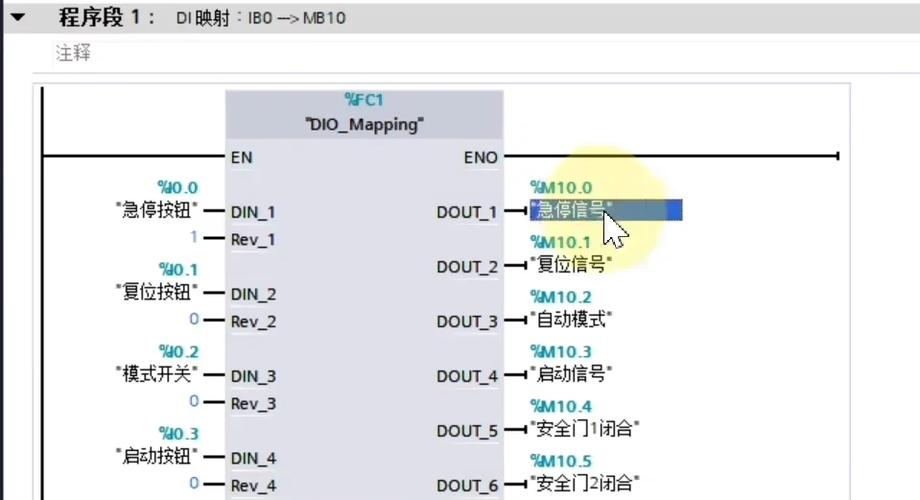

机械工程师写PLC程序，脑子里想的可能是“气缸伸出、夹紧到位”这种形象概念。可PLC里没有名字，只有地址。当你把设备接上MES或SCADA时，数据交换格式又变成寄存器地址和位号偏移。这时候，一个地址错位就是一场现场事故。
我接过一个老设备改造，对方厂里给的接口表是用Excel做的，单元格还合并了，你根本看不到哪个bit对应哪个信号。后来我们约定，所有设备必须提供XML格式的调试文件，把所有数据点映射关系结构化。用脚本自动生成PLC符号表和HMI变量，彻底告别手工对表。这个习惯，救过我的命。
再仔细一点，要把状态字和控制字设计到位。比如设备状态字，第0位是“急停触发”，第1位是“自动运行中”，第2位是“维修请求”，这些都要提前定义好。控制字呢，不能直接发一个“启动”，要先置位“使能”等一个周期，再置位“启动”，否则你看到的启动命令就像个没拉手刹的坡道停车，信号一到就溜车。
一个常见的工业标准是PackML状态模型，它定义了设备的状态机，包括停止、启动、暂停、完成等功能。拿来主义不是坏事，至少比我们在Excel里写一堆宏靠谱多了。
三、安全性：软件互锁再香，也没有硬接线踏实
自动化设备最怕什么？怕机械手跟人抢一个空间，怕压头在没对准的时候硬往下砸。
设计软硬件集成时，安全问题必须花最多的笔墨。安全功能必须走独立的安全继电器或安全PLC，比如SIL3的那类。为什么？因为普通PLC的程序可能被改写，可能因为一个干扰导致CPU死机，而安全回路是硬件逻辑，你断了电它就得停，物理上绕不开。
我之前参与的一台压装设备，为了优化节拍，把压力限位传感器直接并接到PLC模拟量模块，然后靠软件判断要不要停车。结果传感器接线端子松了，信号漂移，程序直接跳过了超限保护，压头压到底座，模具碎得稀巴烂。那一次事故，教训值一辆车。
所以记住：该用安全光幕的别省，该硬接的急停按钮别用通信去代替。虽然现在的PLC越来越智能，但安全逻辑，必须做到“物理上不可能失效”——大不了就是一根线，但它比任何软件都可靠。
四、诊断与人为因素：让机器学会“喊疼”
设备不出错是不可能的。重要的是出错以后，你用什么逻辑让维护人员一眼就看出病根。
我的做法是：每条报警背后，都要记录一份“故障快照”。在PLC中断触发时，把当时的关键变量值、时间戳、输入输出状态全部存下来。比如伺服过载报警，快照里能看到电流、转速、位置偏差、温度。维修工拿到手，不用拆机就能判断是负载卡滞还是传动磨损。
再一个，HMI上别只做“报警列表”文字，加上趋势曲线。记得我调一台六轴机器人时，发现某一关节在特定角度下总过热，趋势曲线上清晰显示出相邻两个轴的电流形成了反向拉扯——机械臂刚性不足，力闭环互相较劲。要是只有一片读数字，打死也想不到那儿去。
不过话说回来，别把所有东西都塞给软件。人还是得留在现场——闻闻有没有焦味，摸摸有没有振动。软硬件集成的终点，不是无人化，而是人和机器之间的信息对话变得高效而准确。你帮我听心跳，我帮你做手术，就这么简单。
说了这么多，可能不像一篇标准的论文，倒像一个老工程师在改完程序之后，咬着螺纹糖讲的一段闲话。车间软硬件一体化系统集成，没有放之四海皆准的公式，只有具体而微的权衡——通信抗干扰，数据标准化，安全硬接线，诊断可视化。这四样东西，少一样，你的设备就可能在半夜三点打电话告诉你：我不干了。
所以，下次画机械图的时候，不妨多留10%的仓位给网线槽和电缆桥架。这10%，是给神经留的。
