摘要：很多有基础的机械设计工程师，对螺旋传动的认知停留在教科书的基础原理和样本选型上，实际落地时到处踩坑。本文结合十多年工程实际经验，聊聊选型、公差预紧、失效分析里那些没写进教材的细节。
搞机械设计的，谁没碰过螺旋传动？
无非是把旋转运动转成直线运动，听起来简单对不对？真到自己上手做设计，十个有八个会在莫名其妙的地方栽跟头。要么用了三个月就卡死磨穿，要么精度跑着跑着就飘了，翻遍教材也找不到答案，最后只能怪供应商材料不好。
选错类型直接凉，选型不是套表格
说实话，现在很多工程师选型，上来就找滚珠丝杠，觉得滚动的肯定比滑动的好，精度高效率高，反正甲方预算够，直接上进口品牌就完事。
去年我帮一家做升降装卸台的企业改设计，他们原来就是听了供应商的忽悠，把原本的梯形滑动螺旋全换成了滚珠丝杠，成本涨了三倍不说，寿命反而降了一半。为啥？装卸台一天也就动个十几次，每次载重十几吨，属于典型的重载低频间歇运动，滚珠丝杠的钢球长期承受静载荷，用不了一年就点蚀剥落，反而梯形滑动螺纹，承载力大，抗冲击，价格不到滚珠丝杠的四分之一，用个五六年都没毛病。
选对类型，比堆精度堆成本重要一万倍。

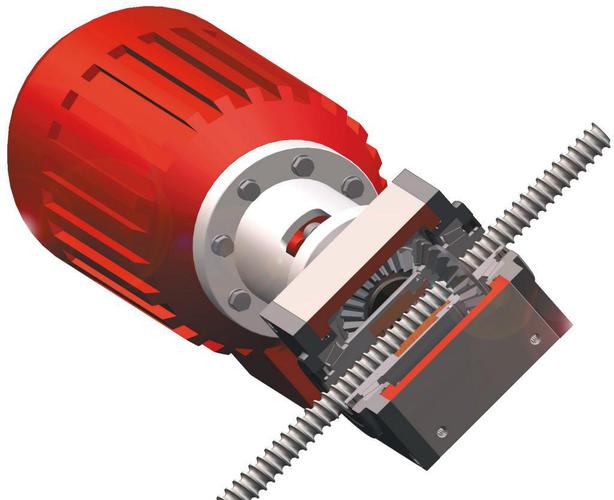

滑动螺旋适合重载、低速、低精度或者对成本敏感的场合，比如手动升降机构、重型工作台，按照GB/T 5796选梯形螺纹基本不会错。滚动螺旋也就是大家熟悉的滚珠丝杠，适合高速、高精度、频繁启停的场合，比如数控机床进给轴，自动化设备直线模组，这个没错，但别什么活都塞给它。静压螺旋精度最高，摩擦最小，一般只有超高精度的数控设备才用，普通设计碰都碰不到，别瞎凑这个热闹。
还有个最容易忽略的点，很多人选型只算轴向承载力，完全不管压杆稳定。按照GB/T 17587的规范，长螺杆的临界压力必须算：$F_{cr}=\frac{\pi^2 EI}{(\mu L)^2}$，这里面E是弹性模量，I是螺杆截面惯性矩，μ是支撑方式的长度系数，L是螺杆的有效支撑间距。我刚工作那会，见过一个同事做2米行程的升降螺杆，为了省成本选了30mm直径的45号钢，算承载力刚好够，结果第一次升到顶，螺杆直接弯成了香蕉，整个设备拆了重做，亏了十几万。
公差和预紧：精度和寿命的平衡点
很多人对精度有迷思，觉得公差越小越好，预紧越紧越好。
我之前做一个光学检测设备的Z轴，要求重复定位精度≤2μm，当时为了达标，我直接给滚珠丝杠选了C0级精度，预紧力拉到了额定值的1.5倍，心想这下总没问题了吧？结果设备连续跑了48小时温升测出来32度，螺杆热伸长直接跑了14μm，精度直接超差七倍，差点把项目拖黄。

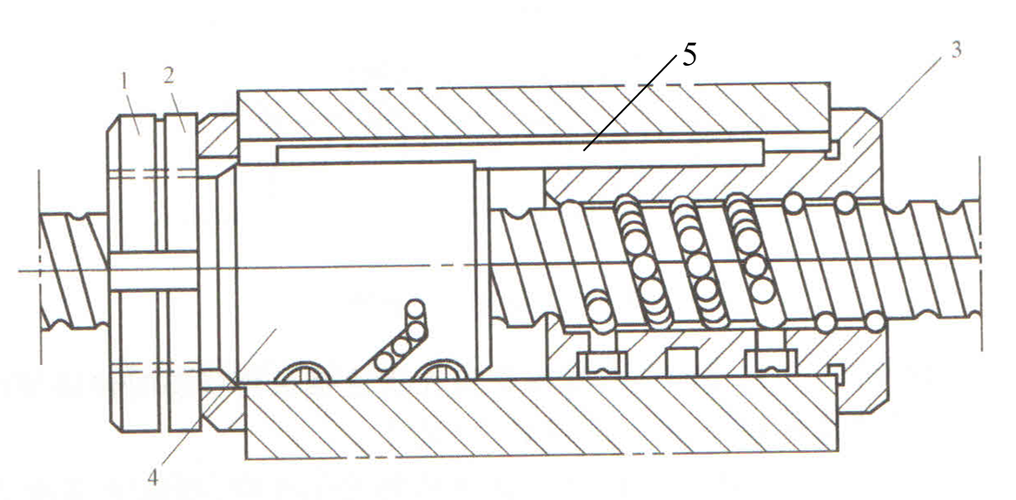

后来改了设计，预紧力降到额定的80%，支撑端加了个铜套散热，反而精度稳在了1.5μm以内，寿命还翻了一倍。预紧就是为了消间隙，预紧力太大，摩擦扭矩上去了，温升上去了，磨损速度是呈指数上涨的。真要高精度，不如选对精度等级，别靠拉预紧力凑数。
公差也是一样。滑动螺旋的公差分级在GB/T 5796.4里写的明明白白，一般传动用7H/8e的配合完全够，定位用的最多选到6H就封顶了，我见过有人盲目标5H，成本涨了一倍还多，装配的时候因为配合过紧，拧都拧不动，最后还要重新配作，纯纯出力不讨好。
不过话说回来，要是需要精度的地方，你不能省这个钱。我之前碰到一个客户，做数控裁床的，进给丝杠选了便宜的C7级，要求走一千毫米误差不超过0.5毫米，结果出来差了1.2毫米，最后全批次退货，亏的更多。
常见失效：别等坏了才找根本原因
螺旋传动最常见的失效就是磨损卡死，大部分人第一反应就是材料不对，螺母硬度不够，换个铜螺母换个不锈钢螺杆就好了？其实十有八九是润滑错了。
我去年处理过一个食品厂的螺旋提升机失效案例，三个月就锈死拧不动了，拆开一看，他们为了符合食品规范，用了食品级的干膜润滑，结果提升机长期在潮湿的蒸汽环境里工作，干膜一冲就掉，没有润滑直接干磨，不卡死才怪。最后换成食品级防水锂基脂，用到现在两年多了都没事。滑动螺旋要选对粘度的润滑脂，高速滚珠丝杠要选专用的低粘度丝杠润滑油，重载场合要加极压添加剂，别随便抓个黄油就往上打，这个细节省不得。
还有个常见问题，定位精度漂移，很多人拆开来量螺杆，发现磨损没多少，就不知道问题出在哪了。其实大部分时候，问题根本不在螺杆螺母，在支撑端的轴承。螺旋传动的轴向力全靠支撑轴承扛，要是角接触轴承的预紧松了，或者锁紧螺母止退没做好，跑上两三个月，轴向窜动出来个几十丝太正常了。我刚工作那会为这个问题查了整整两周，最后发现就是安装的时候漏装了一个止退垫圈，说出去都丢人。
长螺杆还要特别注意热伸长补偿，长度超过1米的滚珠丝杠，温度每变10度，1米伸长差不多0.11毫米，要是夏天安装冬天用，或者冬天安装夏天用，差个半毫米太正常了。设计的时候，固定端放在精度要求低的那头，移动端留够伸长的空间，必要的时候加弹性补偿结构，别嫌麻烦，等出了问题再改，代价大的多。
螺旋传动看起来简单，不就是一根杆配一个螺母吗？真要做好，到处都是取舍。要精度还是要寿命？要低成本还是要高可靠性？没有标准答案，全看你自己的工况。
机械这行，从来都是干出来的，不是背公式背出来的。踩过几个坑，自然就明白了。
