摘要：很多机械设计从业者默认滚动轴承是旋转传动的第一选择，滑动轴承只在老旧设备上才会用到。本文结合十多年工程设计的实际经验，梳理滑动轴承选型设计的核心要点，拆解常见的设计误区，给有基础的工程师提供可落地的设计参考。
为什么要重新认识滑动轴承
很多人一上手选轴承，第一反应就是翻滚动轴承型号目录。滑动轴承？那是旧设备才用的老东西。

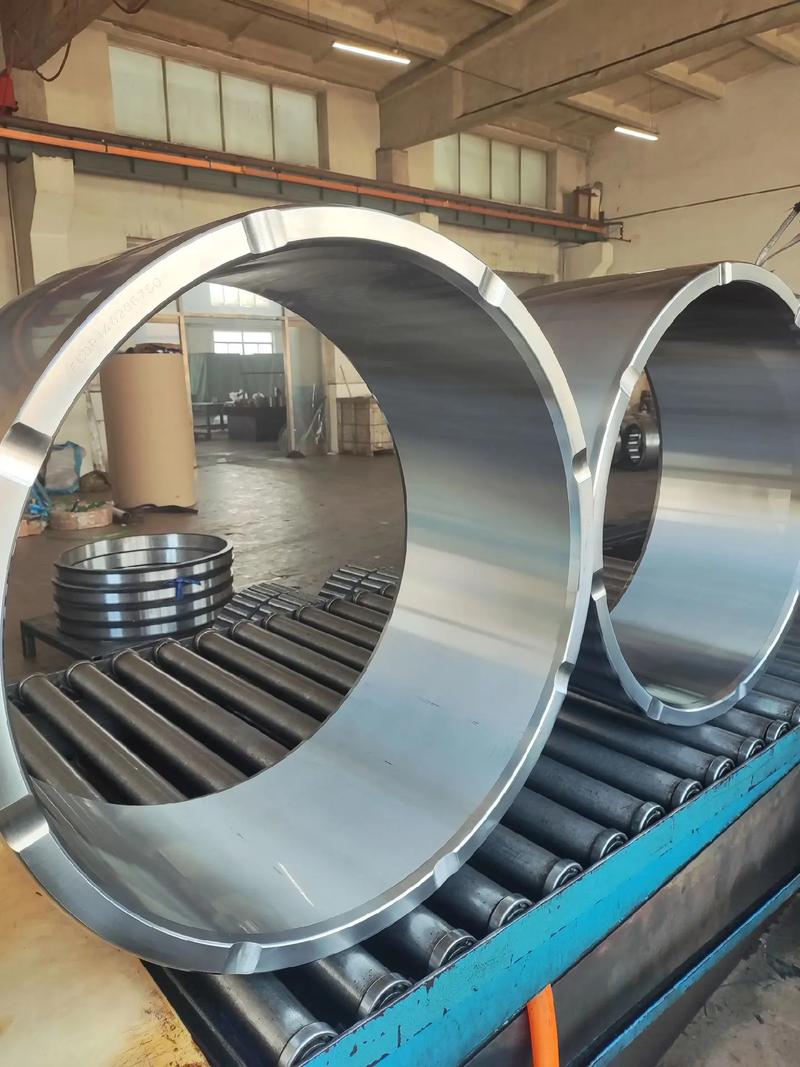

说实话，真不是这么回事。滚动轴承的优点是精度高、启动力矩小，但是碰到重载、低速、大冲击的工况，滚动轴承的寿命掉的比你想的快得多。比如大型轧钢机的轧辊轴，承受几百吨的径向载荷，转速还不到一百转，用滚动轴承的话，不到三个月就得换滚道。换成滑动轴承，用个三五年都是常事。
还有精度要求特别高的精密磨床主轴，动压滑动轴承的回转精度能做到0.1微米以内，滚动轴承根本达不到这个水平。抗冲击性更是没得比，矿山设备的破碎轴，每天受无数次交变冲击，滑动轴承能靠油膜缓冲，寿命比滚动轴承高好几倍。
不过话说回来，滑动轴承不是万能的。高速轻载的时候，它的摩擦损耗确实比滚动轴承大，没必要硬选。但在很多极端工况，它是真的没得选。
选型设计最容易踩的三个坑
我碰过太多年轻工程师，照着教材套参数，结果试车就出问题。说几个我亲眼见过的大坑，都是交过学费的。
第一个坑，宽径比乱选。很多教材上默认给的宽径比是0.5~1，很多人直接拿过来用，根本不管工况。高速场合，宽径比选太大，轴的挠曲变形会让轴瓦两端局部磨损，温度直接飙升。我前年在一个钢厂余热发电项目上碰到过，设计图抄旧项目，把3000转的轴承宽径比选成了1.2，试车不到四个小时，轴瓦温度冲到95度，把测温探头都烧化了。按照GB/T 12444的规范，高速轴承的宽径比一般控制在0.4~0.8，重载低速才选1~1.5。差一点点，出大问题。
第二个坑，润滑方式选错。低速重载还非要用滴油润滑，说能省成本。不出半年肯定烧瓦。我早年在电厂改造项目，碰到过给粉机的滑动轴承，原来的设计用滴油润滑，每三个月就得刮瓦换油，后来我们改成压力循环润滑，把冷油器加上，到现在已经八年了，拆开看轴瓦磨损还不到0.01mm。甲方当时还说我们故意加成本，结果第二年旧轴承烧了停了八个小时产，主动来找我们把所有机组都改了。

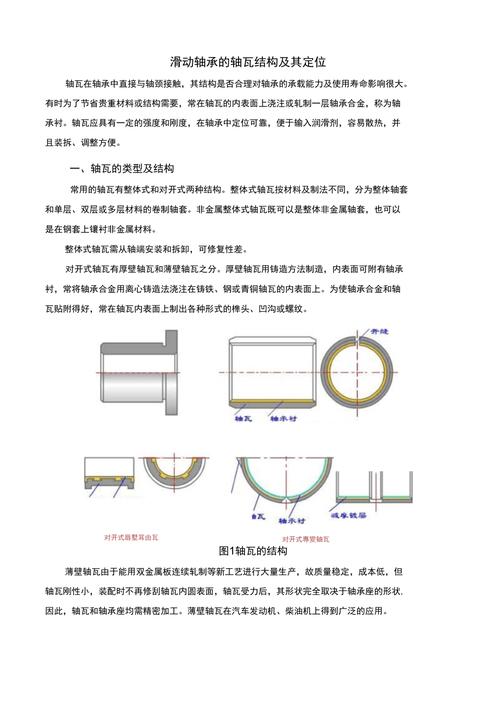

第三个坑，轴瓦与座孔的配合公差不对。很多人觉得轴瓦要固定，过盈量越大越稳。真不是。尤其是薄壁轴瓦，过盈量太大，装配的时候直接把轴瓦内孔挤成椭圆，间隙都不对了，转起来局部温度直接拉满。按照GB/T 1800.2的公差规范，100mm孔径的薄壁轴瓦，过盈量一般控制在0.02~0.04mm就够了，最多不能超过0.06mm。别贪多。
动压油膜的那些事，别全信教材
教材上说，只要有楔形间隙、有一定粘度的润滑油、轴颈有足够的相对转速，就能形成动压油膜。话没错，但太理想了。
我之前做过一个离心通风机的改型项目，为了降转速节能，把原来1500r/min的转速降到900r/min，其他都没改，结果试车的时候振动直接超标，轴瓦温度升到80多度降不下来。我们测了好几天，间隙没错，润滑也没问题，后来翻雷诺方程的计算结果才发现，转速降了一半，承载能力直接掉到原来的三分之一，原来的楔形间隙太小，根本建不起足够压力的油膜。最后把间隙从0.15mm加大到0.25mm，振动直接掉了三分之二，温度也稳定在45度。
说实话，公式算出来的承载能力都是理想情况，实际工程里一定要打折扣。最少打0.8折，如果油温变化大，还要打到0.7折。因为油温每升高10度，润滑油的粘度就能降快一半，承载能力跟着掉。你不留余量，出问题就是大概率事件。
还有很多人忽略了轴颈的圆柱度误差，轴颈磨歪了，楔形间隙就不对，再好的设计也出不了稳定的油膜。我现在做设计，都会特意要求滑动轴承配合的轴颈圆柱度误差不能超过间隙的四分之一，别嫌加工要求高，出了问题修起来更麻烦。
滑动轴承的设计，说难不难，说容易也不容易。核心就是对着工况调参数，别照着模板抄。很多时候，选对了零件，比你花几个月优化结构省心得多。
