摘要：针对机械设计中传动轴设计常重强度轻刚度、忽略细节选型的问题，整理十多年工程实战中的失效案例与设计要点，分享给有基础的中级工程师，都是能直接落地的干货。
去年跟商用车部门对接一个重载传动轴项目，改了三版才过，踩的坑比我三年吃的外卖还多。很多人觉得传动轴不就是一根轴转嘛，有什么难的？真做过项目就知道，出事的全是不起眼的细节。
别只盯着扭转强度算 传动轴的失效大多在刚度
课本上来就教你扭转剪切应力校核，我刚入行那会也这么干，结果第一次做12吨货车的传动轴，样件台架试验转了不到200小时就裂了。翻计算书，强度明明满足要求啊？拆开来摸了摸断口，看了半天才反应过来，根本不是强度不够，是刚度太差。

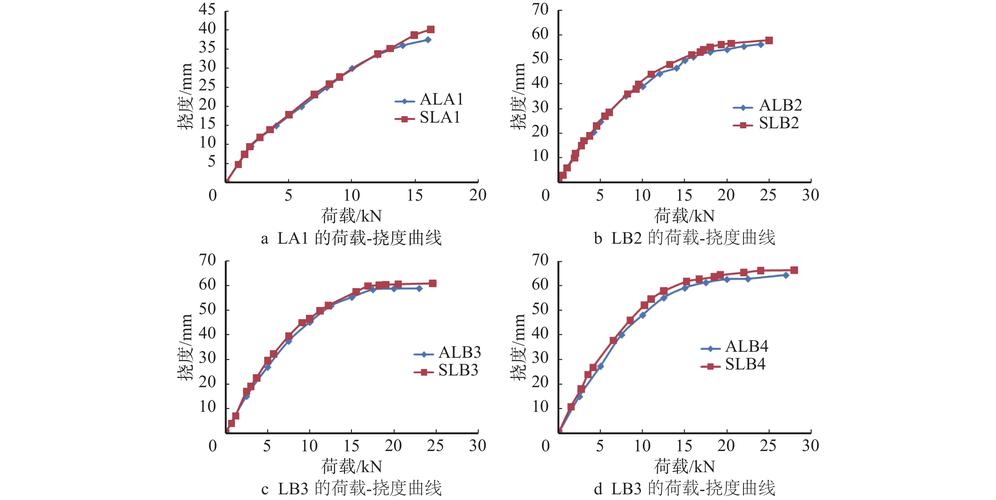

挠度太大，高速转动的时候轴本身甩动，动平衡直接崩掉，交变载荷反复磨法兰的焊接位置，硬生生磨出裂纹。
按照GB/T 17129-2008《汽车传动轴 台架试验方法》的通用要求，传动轴的许用挠度一般控制在每米跨长不超过0.3mm，许用扭转角不超过每米1°。说实话，我见过至少七个项目栽在漏算刚度这一步。
给你算个实际例子：一根外径120mm壁厚10mm的Q345无缝钢管传动轴，跨度1.8米，传递最大扭矩12000N·m。只算强度的话，扭转切应力才160MPa，低于材料180MPa的许用切应力，完全合格。但算挠度呢？算出来是0.62mm，足足超过许用值一倍，跑高速就是肉眼可见的甩，动平衡块贴满都救不回来，整车跑起来方向盘都抖。
碰到刚度不够的情况，很多人第一反应是增加壁厚，其实不对。圆管的截面惯性矩是I=π(D⁴-d⁴)/64，增大外径对刚度的提升效率比增加壁厚高太多，重量增加还更少，这个权衡一定要选对。
花键与法兰的选型 都是妥协的艺术
很多人选型花键，直接按扭矩套标准，大一号就完事了？哪有这么简单。

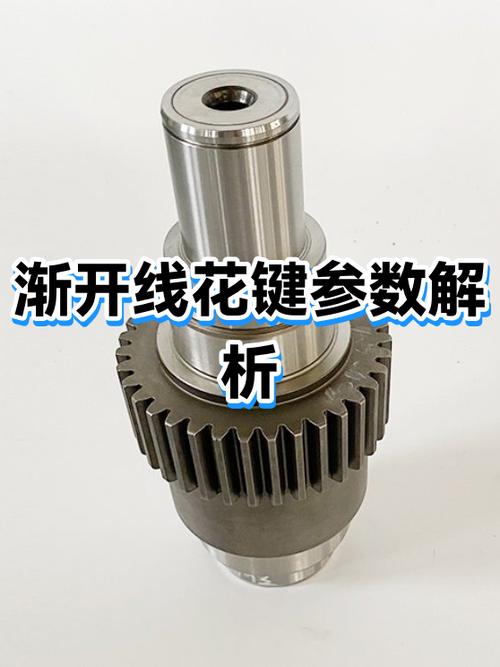

前年做一个矿山刮板运输机的传动轴，一开始图便宜用了矩形花键，重载下用了不到三个月，断了三个齿根。换了同规格的渐开线花键，用到现在快四年了，一点事都没有。为什么？渐开线花键对中性好，齿根更厚，应力集中比矩形花键小30%以上，重载工况下寿命差的真不是一点半点。
配合间隙也有讲究，很多工厂图好装配，故意放大间隙，结果跑起来花键侧反复撞击，交变载荷直接把齿崩断。尤其是需要轴向滑动的传动轴，比如商用车的中间传动轴，间隙控制在0.02~0.05mm之间就够了，真没必要更大。
法兰的坑我刚入行就踩过。那时候把传动轴法兰和变速箱输出端的连接法兰做一样厚，结果试验没通过，传动轴法兰先裂了。后来才想明白，连接法兰在变速箱壳体上，整体刚度大，变形小，传动轴法兰本身是悬空受载，每次扭转都有微小变形，刚度不够的话，没几万转就疲劳开裂了。
我现在设计都会卡一个死要求：传动轴法兰的厚度，至少要比配对的连接法兰厚15%以上，成本增加不了多少，应力集中直接降了一大块，亲测有效。
动平衡与工艺 最容易被忽略的细节

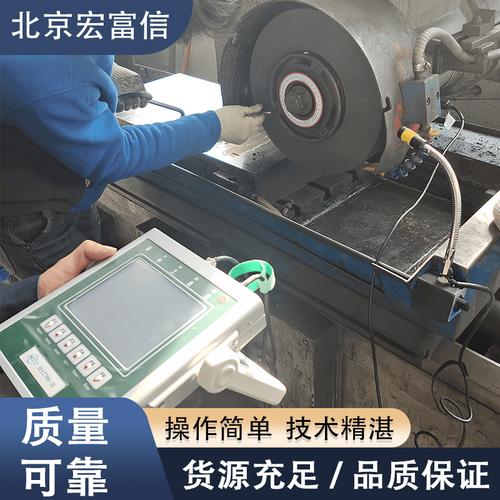

很多人设计完，动平衡精度随便写个G6.3就完事了？不对，要看实际工作转速。1000转以下的低速传动轴，G6.3完全够用，你3000转以上的高速传动轴也用G6.3，跑起来不抖才怪。
我之前碰过一个备用发电机组的传动轴，额定转速3600转，设计图上动平衡标了G6.3，试车的时候整个机房都晃，连玻璃窗都嗡嗡响，后来改成G2.5，立马就稳了。许用不平衡量的算法很简单，Uper = 9549 * G * m / n，单位是g·mm，G是精度等级，m是传动轴总质量kg，n是额定转速r/min，算出来再标到图上，不会错。
工艺上的细节也坑人。传动轴的钢管和法兰焊接，很多小厂用手工焊，焊完余高高低不平，动平衡怎么校都不合格。换自动埋弧焊，焊完整体车一刀外圆再去做动平衡，合格率直接从70%升到95%以上，多花的那点加工费，远低于不合格返工的成本。
哦对了，焊缝位置也有讲究，千万不要把对接焊缝放在跨中，跨中挠度最大，交变应力也最大，放在靠近法兰的1/4跨长位置，应力能降一半，疲劳寿命直接上去。还有表面处理，别以为磷化就是防锈，磷化处理能提高表面残余压应力，抗疲劳性能能提10%以上，露天腐蚀工况下，做好磷化再喷漆，寿命能翻一倍。
其实传动轴设计门槛不高，但是要做好真的要积累。课本上只教你最基础的强度校核，真正出问题的全是那些课本没细讲的细节。多去车间拆拆失效件，摸一摸断口，比你在办公室算一百遍强度有用。
