摘要：本文结合十余年机械设计现场经验，梳理碟形弹簧设计选型中容易忽略的参数陷阱、组合方式的适用场景，给出符合GB/T 1972-2005标准的实用修正经验，帮你避开现场失效的常见问题。
去年帮客户改一台盾构机的推进系统，原来的叠簧不到三个月就整体塌了，拆下来一看，选型错得离谱。很多人觉得碟形弹簧不就是个带锥度的弹片嘛？随便套个标准选不就完了？
真不是。
我刚入行那会，也觉得这东西结构简单，没什么可钻研的，直到第一次栽跟头——给一台1000吨压机选缓冲簧，按额定载荷乘了1.2倍安全系数，以为万事大吉，结果满负荷试车的时候，压到行程末端直接顶死，把液压缸活塞杆都顶弯了，我当时差点把刚买的保温杯摔了。
别只会套标准，碟形弹簧的刚度非线性你真懂？
根据GB/T 1972-2005，碟形弹簧的载荷计算公式为：
F = 4f⁄α D2 * [(h0 – f)(h0 – f⁄2) + t2]

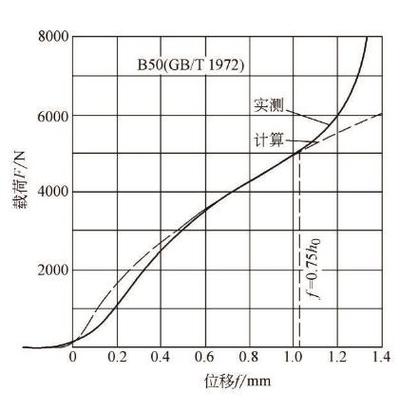

式中f为单片压变形量，h0是单片内锥高度，t是碟片厚度，D是外径，α是和碟片径比相关的系数。从公式就能看出来，载荷和变形量根本不是线性关系。
当变形量f接近内锥高度h0的时候，载荷会呈指数级陡增，这就是那次我顶弯活塞杆的原因。我当初按线性弹簧算，留的行程余量刚好不够，压到最后刚度翻了三倍，可不就顶死了。
说实话，很多做了五六年设计的工程师，都未必记得住这个特性。用对了就是宝，安全离合器过载保护刚好需要这种陡增的刚度，过载瞬间就能锁止。用错了就是灾难，缓冲吸振工况你敢把行程用到接近h0，分分钟给你看报废。
组合方式不是随便堆，不同场景要踩对点
想要大行程或者大载荷，就得把多个碟簧片组合起来用，对吧？我见过太多工程师，想要大行程就直接几十片对合叠上去，想要大载荷就同方向堆几十片，结果不出一年就出问题。

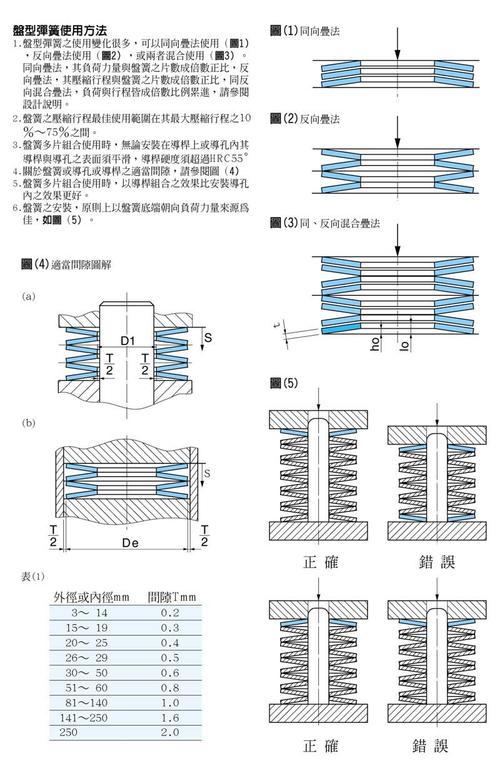

叠合组合，就是所有碟片同方向叠在一起。总刚度是单片的n倍，行程和单片一模一样，片与片之间的摩擦力大，阻尼大，吸振消峰效果特别好。缺点就是摩擦力大，行程损耗大。
对合组合就是背对背交错叠放，总行程是单片的n倍，刚度和单片一致，适合需要大行程、刚度稳定的场景。但对合组合对安装精度要求高，导杆的平行度稍微差一点，就容易偏载，边缘先开裂。
之前碰过一个做压力试验机的客户，要100mm行程、刚度恒定，直接上了10片对合，结果用了半年，中间几片就出了塑性变形，整个组件刚度掉了20%，试验机精度直接超标。
啥原因？对合组合的每个碟片内孔都和导杆摩擦，来回运动久了，磨偏之后受力越来越不均匀，变形自然快。后来改了方案：每两片叠合为一组，再把五组对合起来，也就是行业常说的复合组合，刚度不变，每组的两片分担摩擦力，还多了阻尼，回访的时候说用了五年，刚度变化不到3%。
不过话说回来，组合之后还有个细节，标准里没写那么细，我提一句：导杆的表面粗糙度至少要Ra1.6，配合间隙取碟簧内孔的0.2%~0.5%就够，间隙太大偏载，太小卡滞，这个经验值比死套公差好用多了。
那些被忽略的失效坑，90%的人都踩过
我见过的碟簧失效，80%都不是产品质量问题，是设计的时候漏了细节。
第一个坑，材料和热处理乱选。很多人买标准件只看尺寸，不看材料。重载常温工况，一定要用50CrVA或者60Si2Mn弹簧钢，淬回火硬度控制在42~48HRC，硬了脆裂，软了塑性变形，就会“塌簧”。海边或者化工腐蚀工况，别图便宜用普通304不锈钢，304不锈钢的弹性极限比50CrVA低40%以上，重载用不了三个月就软了，真要耐腐蚀就用达克罗涂层的弹簧钢，或者沉淀硬化不锈钢，差不了多少钱，寿命翻好几倍。
第二个坑，不做预压。这个真的太容易漏了！预压一般取最大工作载荷的10%~15%，目的就是吃掉初始安装间隙，防止工作过程中碟片来回晃动窜动。尤其是交变载荷工况，不预压，频繁的冲击会让碟片边缘提早疲劳开裂。之前高铁项目上有个闸瓦碟簧，原设计没预压，不到半年断了一半，加了预压之后，寿命直接提了五倍，就这么简单的一步，很多人就是想不到！
第三个坑，高温工况不留余量。普通弹簧钢超过100℃就开始慢慢应力松弛，150℃大概掉5%承载力，200℃掉10%，300℃直接掉20%以上。超过150℃的工况，一定要选耐高温合金弹簧钢，承载力再留15%~20%的余量，别等用松了才后悔。
碟形弹簧就这么个小东西，结构简单，门道不少。很多人觉得它是标准件，不需要花心思设计，其实每个工况都有不同的讲究，多结合实际想想，多留一点余量，就能少踩好多坑。
