很多做了三五年机械设计的朋友，提起密封圈，第一反应就是不就是个橡胶圈嘛，翻样本找尺寸选材料不就完了？真不是。我做了十二年液压和密封设计，大大小小的坑踩了不下几十个，百分之八十的密封失效，都不是密封圈本身质量的问题，是设计选型错了，沟槽错了，工况适配错了。
摘要：本文结合工程实际案例，梳理密封圈设计中选型、沟槽、工况匹配三个核心环节的常见问题，对应GB/T 3452等行业通用规范，给中级工程师梳理容易忽略的设计细节。
别只会查尺寸：密封圈选型的隐形约束
翻样本对尺寸，是个人都会。但很多人选完尺寸就直接下单，根本不看工况带来的隐形约束。

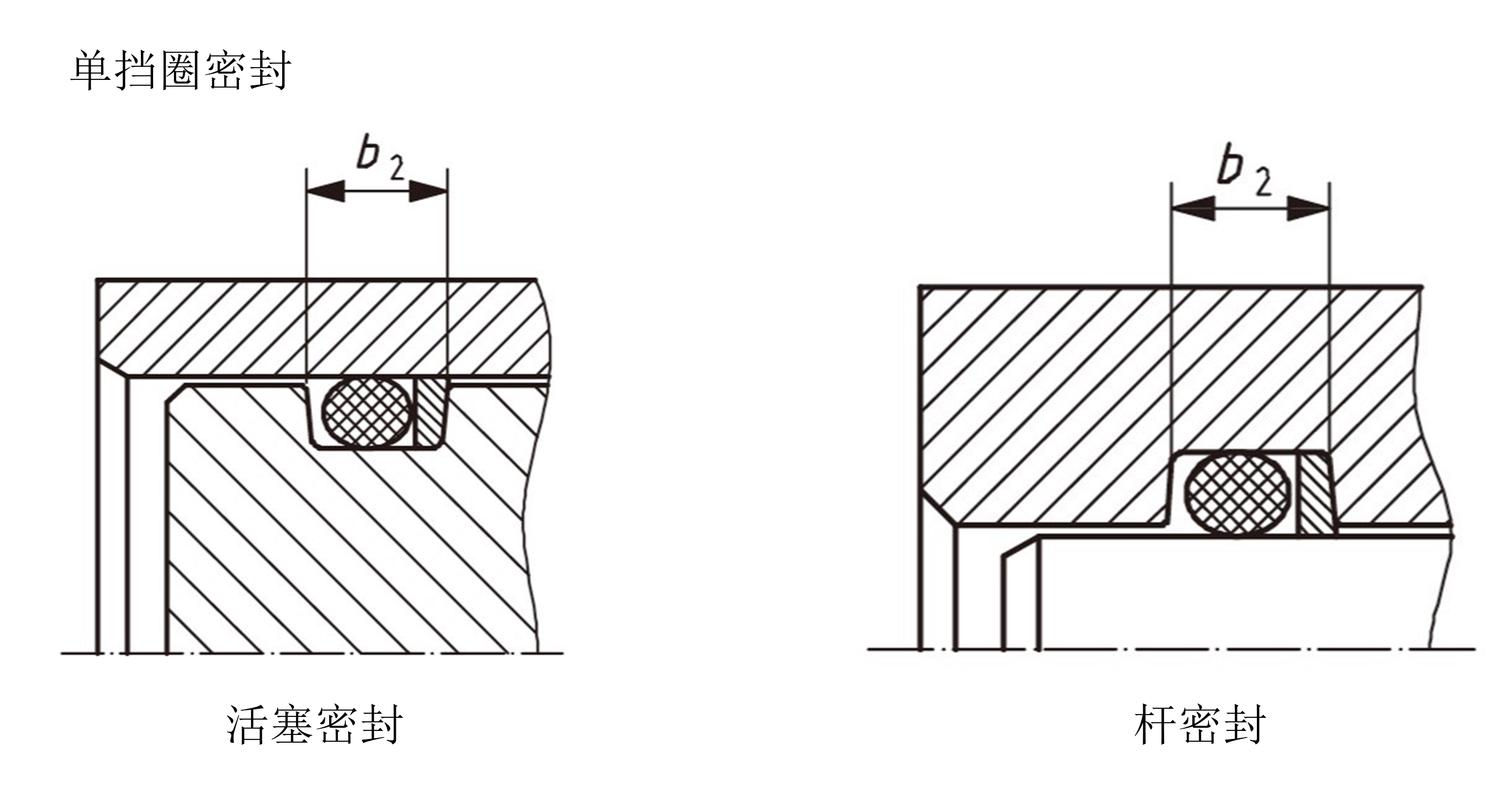

就拿最常用的O型圈来说，大家都知道丁腈橡胶(NBR)便宜好用，邵氏硬度选A70大部分场景都能用。但你知道吗，当系统压力超过10MPa的时候，必须加挡圈。这个是GB/T 3452.3-2010里明确规定的内容，很多人翻标准只翻尺寸表，根本不看后半段的设计要求。
前年有个刚转机械设计的小伙子，为了给项目省二十块钱的成本，把活塞密封的两个挡圈全去掉了。结果运行不到三个月，高压把O型圈挤入了活塞和缸筒的配合间隙，直接爆缸，整套液压系统报废，损失十几万。说到这我都替他心疼。
材料选型也不是越贵越好。氟橡胶耐温耐油确实好，但是它的遇水膨胀率比丁腈橡胶高了整整一倍，用在净水设备的动密封里，不出半年就会因为膨胀挤坏密封面。聚四氟乙烯耐磨耐腐，但是弹性极差，只能做组合密封的滑环，不能单独当主密封用在动密封场景。
说实话，我见过太多人追求进口材料、高端材料，最后花了几倍的钱，效果还不如国产普通丁腈橡胶。适配工况，永远比材料高端更重要。对吧？
沟槽公差：决定密封圈寿命的核心细节
密封圈选对了，沟槽错了，寿命能差十倍都不止。这里最核心的参数就是压缩率，太多人设计沟槽的时候凭经验瞎蒙，根本不算。
压缩率的计算公式很简单：ε=(d₀ – h)/d₀ × 100%，其中d₀是O型圈的线径，h是沟槽深度。行业通用的要求是：静密封压缩率控制在15%~25%，动密封控制在10%~20%。这个范围卡死，基本不会出大问题。
沟槽做深了，压缩率不够，密封面压不住，出厂就漏。做浅了，压缩率太大，橡胶被过度挤压，提前老化开裂，本来能用五年的，一年就坏了。去年有个做水利启闭机的客户找过来，说他们闸门的端盖密封三个月就漏，换了三次密封圈都没用。我们过去测了一下沟槽深度，比标准要求大了0.2mm，压缩率只有8%，根本压不住。重新加工沟槽改了尺寸，现在用了三年多，一点泄漏都没有。
还有一个容易忽略的细节：沟槽的转角圆角。很多人出图直接标直角，装配的时候一拉，密封圈就被锐角割破，试压就漏，你还找不到原因。规范要求是，沟槽的内圆角R要大于0.1d₀，外圆角不能超过槽深的一半，这个尺寸标上去，加工的时候就不会错。很多设计院出图都漏标这个，最后坑了装配，也坑了自己。

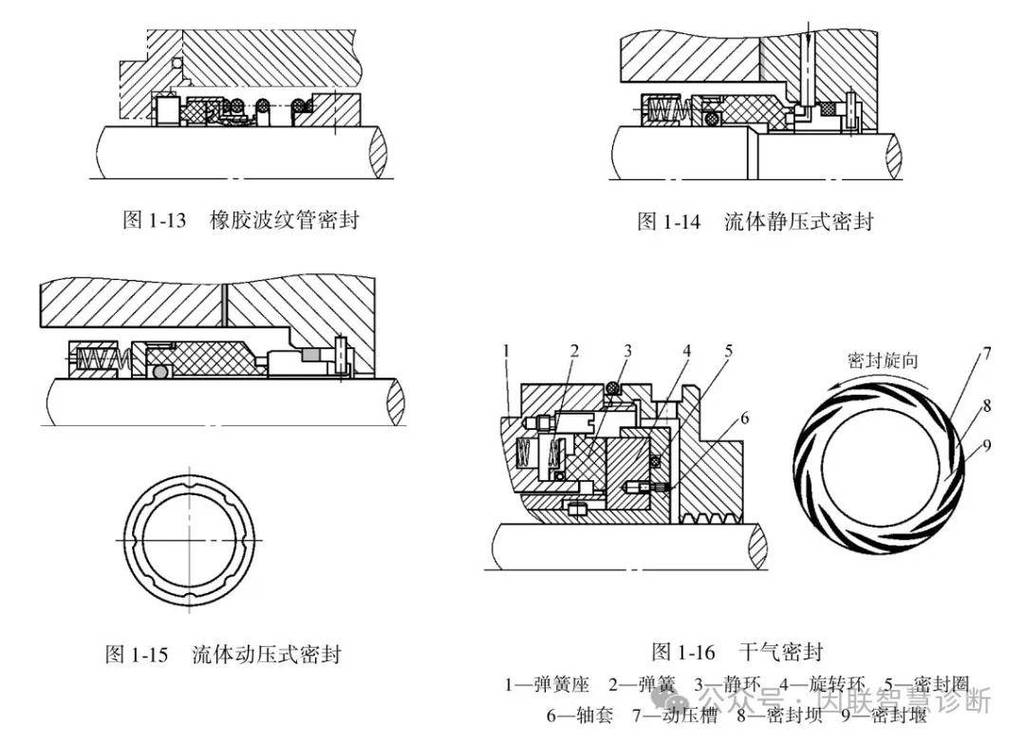

动密封 vs 静密封：完全不同的设计逻辑
很多人把动密封和静密封的设计逻辑混为一谈，用一套参数走天下，不出问题才怪。
静密封其实很简单，就是靠压缩量把密封面填满，只要压缩率对，材料对，基本不会出问题。唯一要注意的是沟槽的表面粗糙度，Ra控制在1.6μm~3.2μm就够了，太粗糙会漏，太光滑没必要，平白增加加工成本。
动密封就麻烦多了。往复运动的动密封，除了压缩率，还要考虑摩擦发热。压缩率太高，摩擦力太大，运行起来持续发热，橡胶老化速度会提升三倍以上，还会拉伤轴表面。我一般设计轴径50mm的往复动密封，会选3.5mm线径的O型圈，压缩率控制在12%左右，摩擦力和密封性刚好平衡。
旋转动密封坑更多。我刚工作第一年，踩过一个这辈子都忘不了的坑：当时给一台小型离心风机做轴封，图省事用了O型圈，结果开机不到半小时，O型圈就磨断了，我当时差点把图纸撕了。后来才想明白，高速旋转的时候，离心力会把O型圈甩变形，根本没法保持密封面的压缩量。转速超过1000rpm的旋转密封，绝对不能用普通O型圈，要么用带骨架的油封，要么用星形密封圈或者组合密封，这个红线千万不能碰。
还有形位公差，动密封的轴和安装孔的同轴度，偏差不能超过0.1mm，偏磨会让密封圈寿命直接降一半，很多人设计的时候只标尺寸公差，不标同轴度，最后出了问题找半天找不到原因。
做机械设计这么久，我最深的感受就是，越小的零件越见真功夫。密封圈不贵，几块钱甚至几毛钱一个，但是一出问题，就是停机、报废，动辄几万几十万的损失。很多人设计的时候把百分之九十的精力都花在算主轴强度、机架刚度上，最后栽在这么个小东西上，太不值了。
多翻两行标准，多留一点余量，多结合实际工况想想，就这么简单。
